印刷電路板 （PCB） 組裝是一個復雜的過程，精度就是一切。即使是很小的缺陷也可能導致代價高昂的延誤、不可靠的產品和沮喪的工程師。在 捷配PCB，我們了解您在按時交付高質量 PCB 方面面臨的挑戰。因此，我們整理了本指南，以幫助您減少 PCB 裝配線中的缺陷。無論您是在改進設計流程還是優化生產，這些策略都將幫助您獲得更好的結果。

在此博客中，我們將引導您完成以特定示例和數據為后盾的最少錯誤的實際步驟。從設計技巧到高級制造技術，您將找到可作的建議來改進您的裝配過程。讓我們開始吧。

了解常見的 PCB 組裝缺陷

為了減少缺陷，您首先需要知道您面臨的問題是。PCB 組裝缺陷可以在任何階段出現 - 設計、元件放置、焊接或測試。以下是工程師遇到的一些最常見的問題：

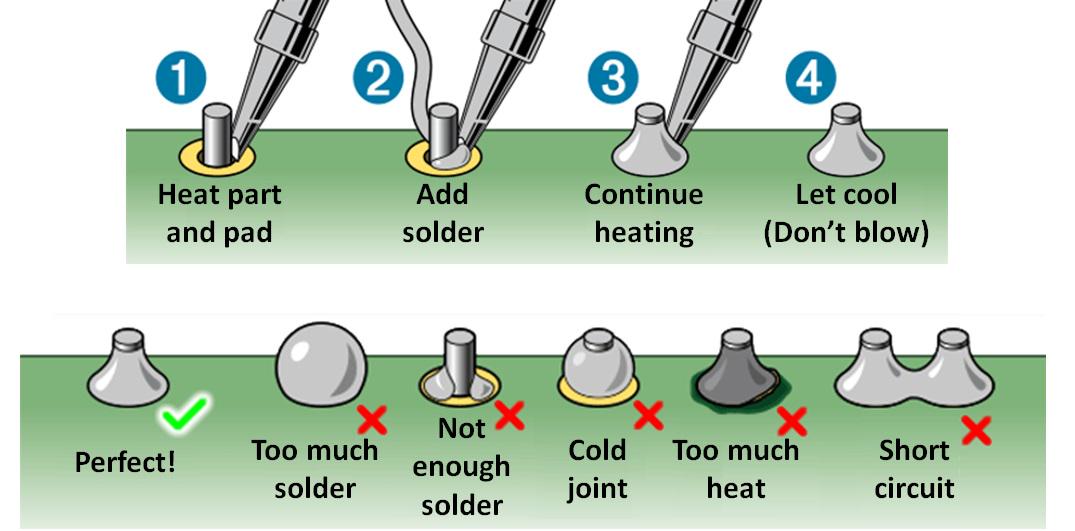

- 焊接缺陷： 冷焊點、焊橋或焊料不足會削弱連接或?qū)е露搪贰?br _mstmutation="1" _istranslated="1" style="box-sizing: content-box;"/>- 元件錯位：元件放置不正確或未對準會破壞功能。
- 立碑：當元件的一側在焊接過程中翹起時，通常是由于加熱不均勻。
- 阻焊層問題：缺失或錯誤應用的阻焊層可能會使區域暴露于不需要的焊料或污染中。
- 測試差距：跳過徹底的測試會讓缺陷滲入最終產品。

這些問題可能會影響 PCB 的性能。通過針對其根本原因，您可以減少返工并提高可靠性。讓我們來探討一下如何作。

可制造性設計 （DFM）

堅固的設計為無缺陷的裝配奠定了基礎。可制造性設計 （DFM） 是指創建易于生產且錯誤最少的 PCB。以下是應用 DFM 原則的方法：

- 組件間距：在零件之間為自動化工具留出足夠的空間。最小間隙為 0.5 毫米，可防止拾取和放置機器撞到相鄰組件。
- 走線寬度和間距：對于標準板，走線之間至少保持 0.2 毫米的距離，以避免短路。更寬的走線（例如 0.3 毫米）也可以更好地處理電流并降低焊接風險。
- 熱平衡： 設計布局以在焊接過程中均勻散熱。加熱不均勻會抬起組件，導致立碑。
- 阻焊層覆蓋：始終包括阻焊層，以防止橋接和碎屑。這是一小步，回報豐厚。

專注于 DFM 可以減少后續的裝配難題。這是一種在缺陷開始之前發現缺陷的主動方法。

優化焊接工藝

焊接是許多缺陷形成的地方?？刂屏己玫暮附庸に嚳梢允挂磺凶兊貌煌Ｒ韵率钦_處理的方法：

- 溫度精度：使您的焊接溫度與您的材料相匹配。例如，無鉛焊料在回流爐中需要 240°C 至 260°C。
- 均勻加熱：使用多區回流焊爐以一致地分配熱量。這可以防止立碑并確保接頭牢固。
- 焊膏應用：使用與您的焊盤尺寸匹配的模板均勻涂抹焊膏。過多的糊狀物會導致橋梁;太少會使關節饑餓。
- 早期檢查： 增加自動光學檢測 （AOI） 焊后功能。AOI 以超過 95% 的準確率發現焊橋等缺陷。

撥入式焊接工藝可減少缺陷并提高 PCB 可靠性。微調此步驟的努力是值得的。

實施嚴格的測試程序

測試可以在缺陷變成更大的問題之前發現它們。強大的測試計劃涵蓋功能性和耐用性。以下是構建一個的方法：

- 在線測試 （ICT）：ICT 檢查焊接、放置和連接。它可以在幾秒鐘內檢測到開路或短路。
- 功能測試：驗證 PCB 是否正常工作。對于 Wi-Fi 模塊，請?jiān)?2.4GHz 下測試信號強度以確認性能。
- 環境應力：運行熱循環（-40°C 至 85°C）等測試，以暴露薄弱的焊點或材料缺陷。
- 測試點：將可訪問的測試點添加到您的設計中。每個網一個確保您可以輕松探測。

徹底的測試意味著以后的意外更少。它是您進行質量控制的安全網。

確保元件質量和貼裝精度

缺陷通?？梢宰匪莸浇M件 - 它們的質量或放置方式。以下是控制這種情況的方法：

- 準確的 BOM：仔細檢查您的物料清單以獲取正確的零件編號。錯誤的電阻值（例如，10kΩ 而不是 1kΩ）可能會使一切變得混亂。
- 布局驗證：使用視覺系統確認組件是否準確。精度的目標是 ±0.1 毫米的公差。
- 值得信賴的供應商： 從可靠的供應商處采購零件，以躲避假冒產品。假芯片可能會在負載下失效，從而毀壞您的電路板。
- 正確存放： 保持組件干燥和 ESD 安全。對濕度敏感的部件需要低于 5% 的濕度才能保持無缺陷。

準確放置的高質量元件是堅固 PCB 的支柱。

利用先進的制造技術

技術可以將您的缺陷減少提升到一個新的水平。這些工具可以提高精度并及早發現問題：

- 自動光學檢測 （AOI）：AOI 以每秒高達 100cm2 的速度掃描電路板，標記焊接或放置錯誤。
- X 射線檢查：對于隱藏的接頭（如 BGA），X 射線可以顯示 AOI 無法看到的空隙或錯位。
- 機器人焊接：機器人始終如一地應用焊料，減少人為錯誤并確保接頭均勻。
- 數據洞察：分析檢測數據以發現模式。如果焊接溫度漂移了 5°C，您就知道要調整了。

這些技術簡化了您的流程并保持了較低的缺陷。它們是對質量的投資。

減少 PCB 裝配線中的缺陷歸結為智能設計、嚴格的過程控制和穩健的測試。通過采用 DFM、完善焊接、驗證組件和使用尖端技術，您可以構建性能完美的 PCB。在捷配PCB，我們很自豪能夠?yàn)楣こ處熖峁┕ぞ吆头?wù)來實現這一目標。遵循這些步驟，您將看到更少的缺陷 - 客戶更滿意。
