為SMD元件應用焊膏的初學者指南

  • 2025-06-18 10:51:00
  • 瀏覽量:81

如果您剛開始使用表面貼裝器件 (SMD) 元件,并且想知道如何有效地涂抹焊膏,那么您來對地方了。焊膏是將微小的 SMD 部件焊接到印刷電路板 (PCB) 上的關鍵材料。在本指南中,我們將向您介紹使用焊膏注射器或模板等工具涂抹焊膏的基礎知識,并將解釋熱風回流焊和使用回流爐等技術。到最后,您將對 SMD 焊接有清晰的了解,并準備好自信地處理您的第一個項目。


這份全面的初學者指南將深入探討為 SMD 元件涂抹焊膏的過程。我們將介紹您需要的工具、分步說明和成功秘訣。無論您是業余愛好者還是剛開始從事電子組裝,本文都將幫助您掌握 SMD 焊接的要點。



什么是 SMD 元件,為什么使用焊膏?

SMD 元件是設計用于直接安裝在 PCB 表面的微型電子部件。與通孔元件不同,通孔元件的引線穿過電路板上的孔,而 SMD 元件要小得多,可實現緊湊、高密度的設計。示例包括 SOIC 或 QFN 等封裝中的電阻器、電容器和集成電路 (IC)。

焊膏是微小的焊料顆粒和助焊劑的混合物,助焊劑是一種幫助焊料流動并粘合到金屬表面的化學物質。它用于 SMD 焊接,因?yàn)樗梢跃_地應用于 PCB 上的小焊盤,使其成為自動或手動組裝的理想選擇。加熱時(通常使用熱空氣回流焊或回流焊爐),漿料會熔化并在元件和電路板之間形成牢固的電氣和機械連接。

了解焊膏以及如何應用焊膏是在項目中實現清潔、可靠接頭的關鍵。讓我們探索一下開始使用 SMD 焊接的工具和方法。



在 SMD 焊接中應用焊膏的基本工具

在開始之前,您需要正確的工具來涂抹焊膏并完成焊接過程。以下是使用 SMD 元件的基本要素的細分:

  • Solder Paste-焊膏:根據您的項目要求選擇無鉛或含鉛焊膏。常見的合金包括 SAC305(錫-銀-銅)無鉛選項。將其存放在 4-8°C (39-46°F) 左右的冰箱中,以保持其保質期,通常為 6-12 個月。

  • 焊膏注射器:帶有細針尖的注射器允許在小焊盤上手動涂抹焊膏。它非常適合小規?;蛟凸ぷ?。

  • 錫膏模板:帶有與 PCB 焊盤布局匹配的切口的薄金屬或塑料片。模板用于精確、均勻的漿料應用,尤其是在大批量中。

  • 熱風回流焊工具:一種手持式或固定式熱風槍,可吹出加熱空氣(約 250-300°C 或 482-572°F)以熔化焊膏并固定元件。

  • 回流焊爐:一種專用烘箱,按照特定的溫度曲線(例如,在 150°C 預熱,在 245°C 回流)加熱整個 PCB,以實現所有元件的一致焊接。

  • 鑷子:細尖鑷子用于將微小的 SMD 元件精確地放置在漿料上。

  • 助焊劑筆:額外的助焊劑可以幫助焊料流動并防止加熱過程中的氧化。

  • 放大鏡或顯微鏡:對于檢測小焊盤和元件至關重要,尤其是對于像 0402 電阻器 (0.4mm x 0.2mm) 這樣微小的零件。

SMD 焊接的基本工具,包括焊膏注射器和熱風回流工具。



為 SMD 元件應用焊膏的分步指南

現在您已經準備好了工具,讓我們完成涂抹焊膏和焊接 SMD 組件的過程。我們將介紹兩種常用方法:使用錫膏注射器進行手動應用,使用錫膏模板進行精確應用。

方法 1:用注射器涂抹焊膏

此方法最適合小型項目或沒有模板的情況。它需要一只穩定的手,但初學者可以使用。

  1. 準備您的工作區:在干凈、光線充足的區域工作。確保您的 PCB 固定在平坦的表面上以防止移動。如果處理含鉛焊膏,請戴上手套,以避免皮膚接觸。

  2. 調節焊膏:如果存放在冰箱中,讓焊膏加熱至室溫(約 20-25°C 或 68-77°F)約 30-60 分鐘。這可以防止冷凝并確保順利應用。

  3. 將針頭連接到注射器上:在焊膏注射器上使用細針尖(例如 22-25 號)進行精確控制。避免重復使用針頭,因?yàn)樗鼈儠?huì)堵塞。

  4. 將粘貼應用于焊盤:輕輕擠壓注射器,在每個 PCB 焊盤上沉積一小點焊膏。對于 0603 電阻器等微小元件,請以直徑約為 0.5mm 的點為目標。過多的焊膏會導致橋接(焊料連接相鄰焊盤),而過少可能會導致接頭變?nèi)酢?/span>

  5. 放置 SMD 元件:使用鑷子小心地將每個組件放在覆蓋著糊狀物的墊子上。確保與 PCB 的絲印或布局標記正確對齊。

  6. 回流焊料:使用設置為 280-300°C (536-572°F) 左右的熱風回流工具。將噴嘴保持在組件上方 2-3 厘米(約 1 英寸)處,以圓周運動移動 10-20 秒,直到糊狀物熔化并形成閃亮的接頭?;蛘撸凑罩圃焐痰臏囟惹€將電路板放入回流爐中。

  7. 檢查關節:冷卻后,使用放大鏡檢查冷焊點(外觀暗淡)或橋接。如有必要,通過添加助焊劑和再加熱進行返工。

用注射器涂抹焊膏進行 SMD 焊接。

方法 2:使用錫膏模板實現精度

對于大型項目或精度至關重要時,焊膏模板是首選方法。它確??缍鄠€(gè)焊盤均勻涂抹漿料。

  1. 對齊模板:將模板放在 PCB 上,確保切口與焊盤完美對齊。用膠帶或固定裝置固定模板和電路板,以防止移位。

  2. 涂覆焊膏:使用刮刀或金屬刮刀將焊膏涂抹在模板上。以 45 度角用力、均勻地按壓,將糊狀物通過開口推到墊子上。使用足夠的漿料覆蓋模板表面,不要過多。

  3. 刪除模板:小心地將模板筆直向上提起,以免弄臟色漿。檢查墊子以確保覆蓋均勻。立即用異丙醇和刷子清潔模板,以防止堵塞。

  4. 放置組件:與注射器方法一樣,使用鑷子將 SMD 元件定位在糊狀焊盤上。

  5. 回流焊料:如前所述,使用熱風回流工具或回流焊爐熔化焊膏并固定組件。

  6. 檢查質量:冷卻后,檢查電路板的焊點是否合適。尋找一致、有光澤的連接,沒有過多的焊料或錯位的部件。

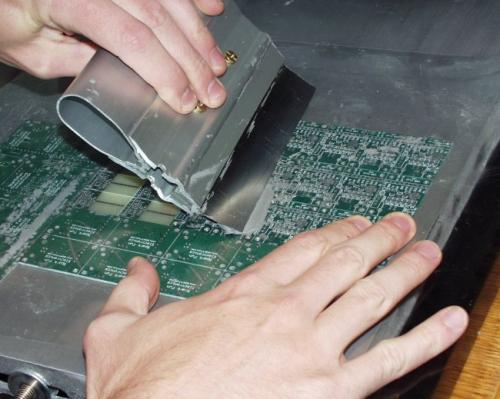

“使用錫膏模板進行精確的 SMD 焊接。”

熱風回流焊與回流焊爐:哪個最適合初學者?

在熔化 SMD 元件的焊膏時,您有兩個主要選擇:熱風回流工具或回流爐。兩者都有其優勢,尤其是對于初學者。

熱風回流焊工具

熱風工具價格實惠且便攜,使其成為業余愛好者的熱門選擇。它的工作原理是將熱空氣流引導到 PCB 的特定區域以熔化焊膏。對于大多數無鉛焊膏,將溫度設置為 280-300°C (536-572°F) 左右。保持噴嘴移動以避免組件過熱,這可能會造成損壞——許多 SMD 部件的最大耐溫溫度約為 260°C (500°F),持續 10 秒。

優點:成本低,易于用于小型板,適合返工或維修。

缺點:在較大的電路板上加熱不均勻,需要練習以避免燃燒組件。

回流焊爐

回流爐在整個 PCB 上提供受控、均勻的加熱,遵循預熱、浸泡、回流焊和冷卻等階段的溫度曲線。例如,無鉛焊料的典型曲線可能會預熱至 150°C (302°F) 60-90 秒,然后在回流焊期間達到 245°C (473°F) 的峰值 20-30 秒。

優點:一致的結果,非常適合多個組件或更大的電路板,無需手動作。

缺點:更昂貴,需要設置和學習對溫度曲線進行編程。

對于初學者來說,從熱風回流焊工具開始通常更實用,因?yàn)樗某杀据^低且簡單。隨著您獲得經驗或從事更大的項目,投資回流焊爐可以提高效率和質量。

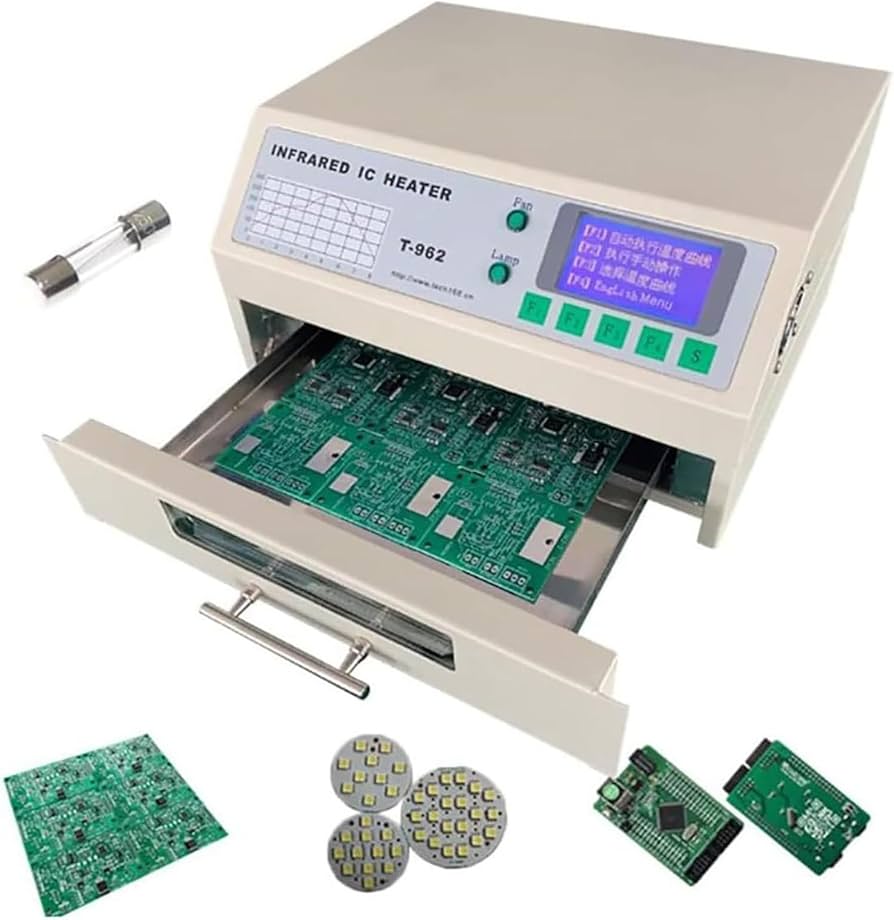

“用于 SMD 焊接的熱風回流工具和回流爐。”

使用焊膏成功進行 SMD 焊接的技巧

為確保在涂抹焊膏和焊接 SMD 元件時獲得出色的效果,請牢記以下提示:

  • 使用適量的糊狀物:涂抹過多的焊膏會導致焊盤之間短路,而涂抹過少會導致焊點脆弱。目標是薄而均勻的層——使用模板時約為 0.1-0.2 毫米厚。

  • 快速工作:如果焊膏暴露在空氣中時間過長,可能會變干或失去效果。應用它并在 30-60 分鐘內放置組件。

  • 小心控制熱量:過熱會損壞敏感的 SMD 元件或?qū)е铝⒈?,即元件的一端從焊盤上抬起。請遵循推薦的溫度設置,避免長時間暴露在高溫下。

  • 清潔您的工具:注射器、模板或鑷子上的殘留物會污染未來的項目。每次使用后用異丙醇清潔。

  • 在廢紙板上練習:如果您不熟悉 SMD 焊接,請?jiān)陂_始主要項目之前在練習 PCB 上測試您的技能。這可以建立信心并幫助您改進您的技術。



SMD 焊接中應避免的常見錯誤

即使使用最好的工具和意圖,初學者在處理焊膏和 SMD 元件時也可能會遇到問題。以下是一些常見的陷阱以及如何避免它們:

  • 未對準的零部件:在回流焊之前仔細檢查元件放置。使用放大鏡確保引腳與焊盤對齊。

  • 焊橋:過多的焊膏會連接相鄰的焊盤,導致短路。如果發生這種情況,請使用帶有助焊劑的拆焊編織層去除多余的焊料。

  • 冷焊點:如果關節看起來暗淡或顆粒狀,則它們可能沒有正確加熱。重新涂抹助焊劑并使用熱風工具回流該區域。

  • 損壞的組件:通過縮短回流焊時間并將溫度保持在元件規格范圍內來避免過熱(請查看數據表以了解限制)。

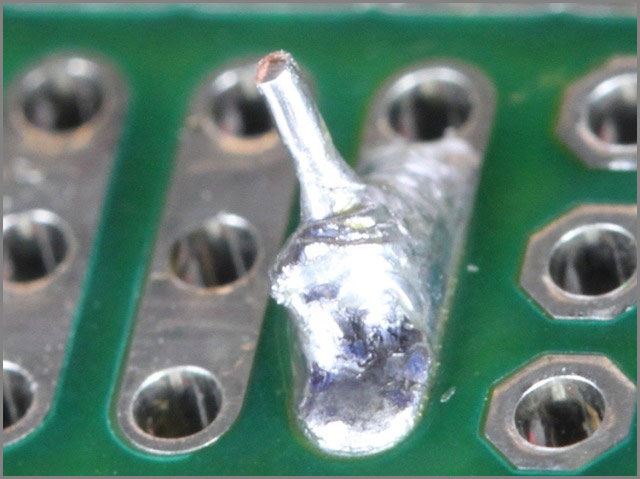

“常見的 SMD 焊接錯誤,包括焊橋?!? width=

為 SMD 元件涂抹焊膏起初似乎令人生畏,但有了正確的工具和技術,它就會成為一項易于管理且有益的技能。無論您是將錫膏注射器用于小型項目,還是將錫膏模板用于精度,掌握 SMD 焊接都會為電子設計和維修開辟一個充滿可能性的世界。嘗試使用熱風回流焊工具或回流焊爐,以找到最適合您需求的工具,并始終優先考慮精度和耐心。
