合理布局與PCB性能優化有何關系?

  • 2025-06-16 10:40:00
  • 瀏覽量:110

許多工程師的經驗表明,布局階段的決策貢獻了70%以上的信號完整性與EMC表現。一塊看似布線完美的PCB,若在布局階段埋下隱患,后期可能面臨信號失真、散熱失控甚至整板報廢的風險。


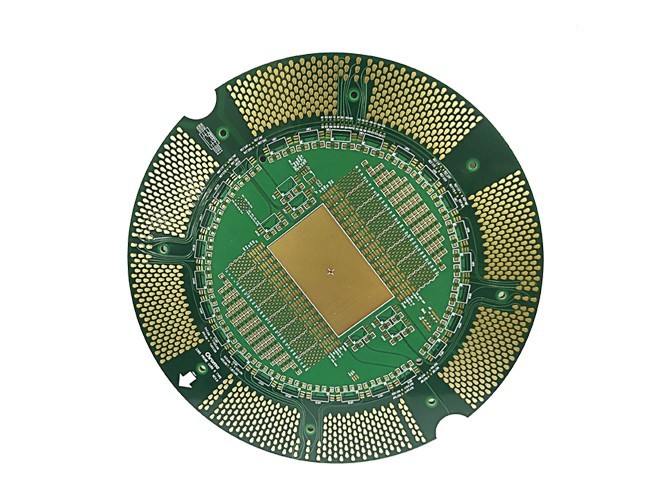

一、布局如何塑造信號傳輸質量

功能分區是高速信號的基石。工程師需要將數字、模擬、射頻、功率電路嚴格分區。某5G基站設計中,通過把射頻前端與數字處理器間距增加15mm,高頻噪聲降低了12dB。核心原則是按信號流向排列模塊——傳感器輸入→信號調理→AD轉換→數字處理→輸出驅動,形成單向流動路徑。

敏感元件的防護策略不容忽視。晶振、鎖相環(PLL)等時鐘電路必須遠離I/O接口和電源模塊。實測顯示,當晶振距離USB接口小于10mm時,時鐘抖動增加300ps;保持20mm間距并添加接地環后,抖動恢復到正常范圍。對于微弱信號放大器,采用“島型布局”更有效:在運放周圍留出≥2mm禁布區,禁止其他走線穿越。


二、電源完整性

去耦電容的部署如同布置消防栓。每個IC電源引腳旁5mm內需放置0.1μF陶瓷電容,每5個芯片增設1顆10μF鉭電容。某FPGA板卡優化案例中,把去耦電容從芯片背面移至同面(距離從3mm減至1mm),電源紋波從120mV降至45mV。

電源模塊的散熱布局常被低估。大電流DC-DC轉換器的續流二極管與電感必須緊貼MOSFET,形成三角熱耦合布局。若二極管距離超過5mm,熱回路阻抗升高,導致效率下降8%。功率器件下方必須鋪設銅箔散熱窗——每1A電流對應100mm2銅箔面積,可使溫升降低15℃。


三、熱管理:

熱敏感元件的生存法則。電解電容、光耦等器件必須遠離熱源。某工業電源案例中,將電解電容從變壓器旁移開(間距8mm→25mm),壽命從2000小時延長至8000小時。熱成像顯示,電容表面溫度從82℃降至61℃。

主動散熱的布局技巧需要創新思維。對于多芯片模組,采用“階梯式布局”:上游芯片縱向偏移0.5mm,使氣流形成湍流換熱,散熱效率比并排布局提升40%。若空間允許,在芯片對角線方向增設散熱過孔陣列(孔徑0.3mm,間距1mm),可建立垂直散熱通道。


四、EMC性能的布局防線

“3W原則”的實戰應用不只是理論。高速信號線間距需≥3倍線寬。某汽車雷達板將并行LVDS線距從1.5倍增至3倍線寬(0.3mm→0.6mm),串擾噪聲降低18dB。對差分信號則需等長補償:長度偏差超過0.2mm時,共模噪聲急劇增加。

屏蔽結構的布局創新正在興起。在藍牙模組中,采用“井字型”接地過孔陣:沿射頻走線兩側每λ/10距離(2.4GHz對應6mm)打接地過孔,屏蔽效能比傳統設計提升11dB。金屬外殼接地點必須成對對稱布置,避免單點接地形成天線效應。


五、可制造性布局的降本秘訣

元件朝向的統一法則影響良率。所有電阻電容同方向排列(如極性標識統一向左),可使貼片機換向時間減少30%。某量產數據顯示,方向雜亂的板子貼片不良率高達0.4%,而統一方向的設計不良率僅0.07%。

板邊安全區設計關乎結構強度。器件離板邊≥0.5mm,走線離V-CUT線≥1mm。違反此原則的案例中,分板時焊盤脫落率增加15倍。對BGA芯片,在對角線角部預留0.1mm應力釋放區(禁止布線和過孔),可防止熱循環導致的焊球斷裂。
