磁珠在接口濾波與PCB布局中的應用
電子設備接口是電磁干擾(EMI)入侵的關鍵通道。磁珠作為高頻噪聲的“能量轉化器”,通過將干擾電流轉化為熱能,成為接口濾波的核心元件。但磁珠的效能不僅取決于器件本身,更與PCB布局策略緊密相關。
磁珠的本質是頻變電阻。它在低頻段(<30MHz)阻抗接近于導線,允許直流和低頻信號無損通過。而在高頻段(>30MHz),磁珠的阻抗急劇升高,最高可達數千歐姆,將噪聲能量轉化為熱能消耗。這與傳統電感有根本區別:電感儲存干擾能量,而磁珠直接消耗噪聲。
選型的核心是匹配噪聲頻譜。例如,某5G設備的天線接口存在2.4GHz噪聲,工程師需選擇在該頻點阻抗最高的磁珠型號(如600Ω@2.4GHz)。若錯誤選擇100MHz高阻抗磁珠(如1000Ω@100MHz),實際抑制效果可能不足30%。
電流承載能力常被忽視。磁珠的阻抗會隨電流增大而衰減。例如標稱600Ω@100MHz的0805磁珠,當電流從100mA升至500mA時,阻抗可能下降40%以上。因此,電源接口磁珠的額定電流需預留50%裕量,避免飽和失效。

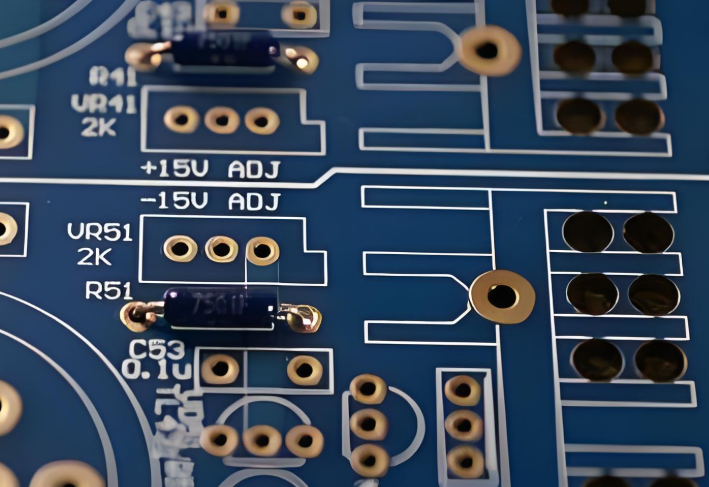

位置決定成敗。磁珠必須緊貼干擾源或敏感入口:
電源入口:在DC-DC模塊輸出端串聯磁珠,可阻斷開關噪聲回灌。例如某無人機電調板中,磁珠距離MOS管小于5mm,使傳導發射降低20dBμV。
信號接口:USB3.0的差分線入口處并聯磁珠(如0603封裝),抑制GHz級串擾。布局時磁珠與連接器間距需小于信號波長的1/20(如1GHz對應6mm)。
接地設計是隱性瓶頸。磁珠的濾波回路依賴低阻抗接地:
在千兆以太網設計中,磁珠接地端通過雙過孔連接地層,使回路電感減少50%,避免高頻濾波失效。
金屬外殼接口(如HDMI)需將磁珠接地端連接至機殼地,而非數字地,防止噪聲耦合到內部電路。
布線優化消除殘留干擾:
電源磁珠后端的電容接地線需≤10mm,否則引線電感會削弱去耦效果。某工控主板測試顯示,15mm接地線使100MHz去耦效率下降40%。
差分信號線的磁珠必須對稱布局。長度偏差>0.5mm會引發阻抗失配,導致眼圖閉合度惡化。
千兆以太網口的復合濾波:
電源通道:變壓器中心抽頭串聯磁珠(600Ω/100MHz)+并聯10μF陶瓷電容,抑制共模噪聲。
數據通道:每對差分線加入共模磁珠(如NFZ0SG系列),配合對地5pF電容吸收射頻干擾。
高速USB3.1 Gen2的噪聲隔離:
在Type-C連接器后方布置磁珠陣列(0402封裝,200Ω@5GHz),使信號邊沿抖動從35ps降至20ps。
磁珠接地端直接連接至獨立屏蔽層,阻斷數字噪聲通過地層耦合。
電機驅動接口的抗浪涌設計:
采用大電流磁珠(如MBW2012系列,承載3A)+TVS管組成π型濾波,可吸收電機啟停時的千伏級電壓尖峰。某電動工具測試中,該方案使EFT抗擾度提升2級。
誤區1:磁珠阻抗越高越好
事實:600Ω磁珠用于高阻抗音頻電路時,可能使信號衰減30%以上。而用于電源等低阻抗電路時,需阻抗>200Ω才有效。選型應遵循“負載阻抗匹配”原則:磁珠阻抗需大于負載阻抗3倍以上。
誤區2:磁珠可替代去耦電容
事實:磁珠主要抑制>30MHz噪聲,而電容解決<100MHz紋波。某FPGA板測試中,僅用磁珠的電源紋波達120mV,增加10μF電容后降至35mV。
誤區3:所有接口統一磁珠型號
實戰方案:
電源接口:選“矮胖型”磁珠(寬頻抑制,如MPZ1608Y101B);
時鐘信號:選“瘦高型”磁珠(窄帶吸收,如NFZ15SG系列);
射頻端口:選GHz級高頻磁珠(如GZ0603D102TF)。
智能磁珠突破固定頻限:
新型I2C可調磁珠(如TDK ZJYS81)通過寄存器動態調整阻抗峰值,使單顆磁珠覆蓋200MHz-6GHz頻段,減少50%的器件數量。
三維集成結構優化空間:
在AR眼鏡主板中,磁珠與0Ω電阻堆疊于HDI板內層,使布局面積縮小60%,同時支持10Gbps差分信號傳輸。
電磁-熱協同仿真:
ANSYS SIwave等工具可預測磁珠溫升對阻抗的影響。仿真顯示,80℃環境溫度會使磁珠阻抗下降30%,需提前優化散熱通道。
