藏在細節里的多板系統兼容性破局之道

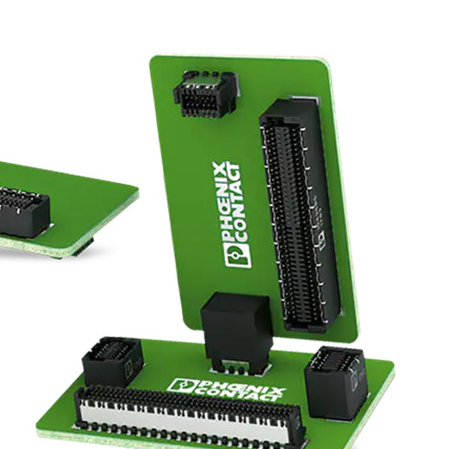

某工業控制設備在調試階段出現數據丟包,工程師檢查單板功能都正常。問題最終定位在主板與擴展卡之間的連接器——兩塊PCB板在振動環境下出現0.1毫米的錯位,導致阻抗突變和信號反射。這個案例揭示了一個關鍵事實:多PCB板系統的兼容性問題往往藏在板間互連的細節中。
連接器對齊偏差是多板系統的頭號殺手。當一塊主板上安裝多個連接器時,每個連接器存在約±0.05毫米的制造公差。這些公差會累加,最終導致錯位。例如兩個間距0.4毫米的連接器,公差累加可能達到0.15毫米,相當于引腳間距的37.5%。振動或熱膨脹會進一步放大偏差,引發接觸不良。
邏輯錯配是另一個隱形陷阱。工程師設計兩塊電路板時,若未統一連接器引腳定義,可能出現引腳旋轉180°或網絡分配錯誤。比如某醫療設備中,主板上的SPI_CLK信號被誤接到擴展板的復位引腳,導致系統頻繁重啟。解決方法是在同一設計項目中同步兩塊板的原理圖,用軟件自動校驗連通性。
材料腐蝕加劇連接失效。錫鍍層連接器在潮濕環境中會生成氧化膜,接觸電阻增加200%以上。工程師應優先選擇鍍金連接器,并在PCB焊盤周圍涂覆三防漆,阻斷水汽滲透路徑。
板間傳輸線阻抗不連續是高速信號的致命傷。當信號從主板通過連接器進入擴展板時,連接器引腳帶來的寄生電感會使阻抗突然升高。某服務器PCIe插槽實測顯示,連接器處阻抗從90Ω躍升至110Ω,導致6.8dB的信號反射。對策是在連接器兩側放置阻抗匹配結構:
主板側串聯33Ω電阻補償感性突變
擴展板側并聯15pF電容抵消容性負載
層間串擾在多板系統中被放大。兩塊電路板平行堆疊時,頂層走線產生的電場會耦合到相鄰板的底層。測試表明,當板間距<3mm時,1GHz信號的串擾增加40%。有效隔離方案包括:
在板間插入金屬屏蔽板,并焊接接地過孔陣列
相鄰板的信號層采用正交布線,切斷耦合路徑
同步切換噪聲(SSN) 在共享電源時更嚴重。多塊板卡同時切換邏輯狀態會產生峰值電流,通過電源阻抗引發電壓波動。某通信設備中,四塊數字板同時工作使+5V電源產生1.2V紋波。工程師在每塊板的電源入口增加10μF陶瓷電容,并將電源層改為樹形拓撲,噪聲降低70%。
地環路電流是多板系統的頑疾。當兩塊板通過信號線和機殼分別接地時,會形成閉合回路,50Hz工頻干擾在回路中感應出100mV噪聲。典型案例是某音頻設備底噪超標,整改方案包括:
所有板卡通過銅柱連接到中央接地點
信號地線與機殼地在單點匯接
多點接地在高頻場景失效。超過100MHz時,地平面電感使各接地點電位不一致。某雷達系統在1.2GHz頻點輻射超標,檢測發現三塊板卡的地平面存在0.3V壓差。工程師的解決方案是:
在板間連接器旁布置接地針陣,間距<λ/10(1.2GHz對應12.5mm)
用導電泡棉填充板間縫隙,形成連續電磁屏蔽
機械與電氣協同仿真必不可少。某無人機飛控系統將六塊PCB堆疊在60×40mm空間內。工程師使用3D EM工具(如Cadence Clarity)模擬振動下的連接器形變,并優化螺釘位置,使位移量控制在0.02mm內。同時進行熱仿真,確保散熱器不壓迫連接器。
模塊化測試策略提前暴露問題。先單獨測試每塊電路板,再逐級組裝驗證:
主板+電源板:測試供電紋波<5%
加入數字處理板:測量信號時序余量>1ns
接入模擬采集板:驗證信噪比>80dB
防呆設計杜絕裝配錯誤。在連接器周圍添加定位柱和方向鍵,某工控設備采用非對稱螺釘孔布局后,錯誤插拔概率歸零。同時用彩色絲印標注對接順序,如"紅接紅,藍接藍"。
多PCB板兼容性問題本質上是機械公差、電磁耦合、電氣參數的交叉作用。解決思路需跳出單板思維,在三維空間里審視連接器公差累加、板間電磁耦合、接地環路等系統級效應。優秀的設計如同指揮交響樂——每個電路板是獨立樂器,而連接器和接地策略是保證和諧演奏的指揮棒。
