六層板的阻焊開窗精度如何控制?

  • 2025-06-13 10:28:00
  • 瀏覽量:157

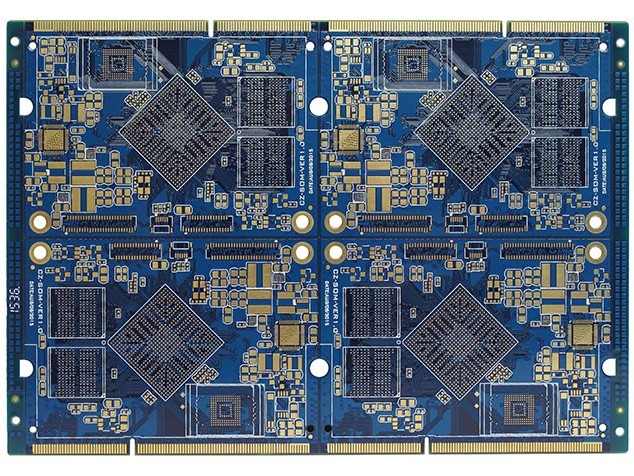

在六層電路板設計中,阻焊開窗精度不是簡單的工藝參數,而是焊接良率與電磁兼容的決定性因素。阻焊層是覆蓋在銅線上的油墨保護層,開窗則是在油墨層上開孔,讓焊盤能接觸焊錫。六層板的結構比雙層或四層板復雜,信號層多且布線密集,開窗偏差會導致虛焊、橋連或電磁泄漏。工程師需要理解,開窗精度直接影響產品的穩定性和壽命。


一、開窗精度如何影響六層板的性能

焊接質量直接由開窗尺寸決定。開窗比焊盤單邊大0.05mm是常規設計。但六層板的焊盤更小,偏差超過0.1mm就可能讓錫膏覆蓋到相鄰引腳,造成橋連短路。相反,開窗不足會使焊盤暴露不充分,導致虛焊。某通信設備廠曾因開窗偏差0.07mm造成整批模塊虛焊,返修成本超百萬元。

電氣安全也依賴開窗精度。高壓區域的開窗過大,可能使爬電距離不達標。安規要求初級與次級電路間需保持3mm以上間隙。若開窗超出隔離帶,高壓電弧風險大增。工程師應在隔離帶兩側設置阻焊覆蓋,確保高壓區完全封閉。

二、實現高精度的核心工藝

LDI激光直接成像技術是核心設備。傳統CCD曝光機的精度為±0.1mm,而LDI通過紫外激光直繪,精度可達±0.05mm。但LDI設備成本高,會使制造成本上升12%。在射頻或BGA區域等關鍵位置,工程師應指定使用LDI曝光。

油墨選型同樣重要。綠色油墨的工藝最成熟,精度容差最小。黑色或白色油墨因顏料顆粒粗,需更大的開窗間隙。某醫療設備采用白色阻焊層,開窗精度需額外放寬0.03mm才能避免覆蓋不良。

三、阻焊橋設計的精細控制

阻焊橋是防止橋連的生命線。它指IC引腳間的油墨隔離帶。六層板因集成度高,引腳間距常小于0.5mm。工程師需確保阻焊橋?qū)挾取?.1mm(綠油)或≥0.13mm(黑油)。例如LQFP封裝引腳中心距0.5mm,邊距僅0.2mm,此時阻焊開窗必須嚴格按1:1比例設計,避免油墨侵占焊盤。

阻焊橋脫落是常見風險。銅厚增加時,油墨附著力下降。2oz銅厚的六層板,阻焊橋?qū)挾刃琛?.2mm。工程師應在設計端添加支撐銅塊,或改用局部減銅工藝。


四、特殊場景的開窗策略

散熱過孔需要差異處理。電源模塊下方的散熱孔需開窗露銅,但窗口尺寸應比孔徑大0.1mm。開窗后填充焊錫能提升散熱效率60%,但密集過孔區域需保留阻焊橋,防止錫膏流動。

金手指區域必須零誤差。金手指的開窗偏差會導致插拔接觸不良。工程師應采用“負公差”設計,即開窗尺寸比金手指小0.05mm,確保鍍金層邊緣被阻焊層包裹。

阻抗控制線的開窗需避讓。高頻信號線若被開窗覆蓋,阻抗會因油墨厚度變化而偏移。六層板的帶狀線層應禁止在信號線上方開窗。


五、從設計到驗證的閉環控制

開窗補償值需動態調整。EDA工具默認開窗比焊盤大0.1mm,但六層板應改為0.05mm補償。射頻焊盤則推薦1:1等大設計,再通過LDI實現精準對齊。

實物驗證必不可少。首板需用三維顯微鏡測量開窗尺寸,重點檢測BGA區域。同時進行熱應力測試,將板件升溫至260℃后觀察阻焊層是否起泡。某服務器主板因阻焊起泡導致開窗變形,引發信號線短路。

接地開窗需多點布局。六層板的地層開窗應均勻分布,間距不超過12mm(針對2.4GHz干擾)。每個開窗點配置三個接地過孔,使阻抗低于2mΩ。


六層板的阻焊開窗是設計與制造協同的精密工程。精度控制需從油墨選型延伸到曝光工藝,從阻焊橋尺寸關聯到動態補償。工程師要突破“開窗只是防焊”的舊思維,轉而將其視為電氣連接、熱管理及信號完整性的交匯點。隨著芯片封裝向0.3mm間距演進,開窗精度將從幕后走向臺前,成為高密度設計的核心競爭力。
