寄生參數是PCB電磁兼容性（EMC）設計中看不見的敵人。它們隱藏在走線間隙、過孔結構和層壓板之間，在電路工作時悄然引發信號畸變和電磁泄漏。工程師需要從三維視角出發，在材料、結構和布線三個維度協同控制這些寄生效應。

一、寄生參數的形成機制與影響

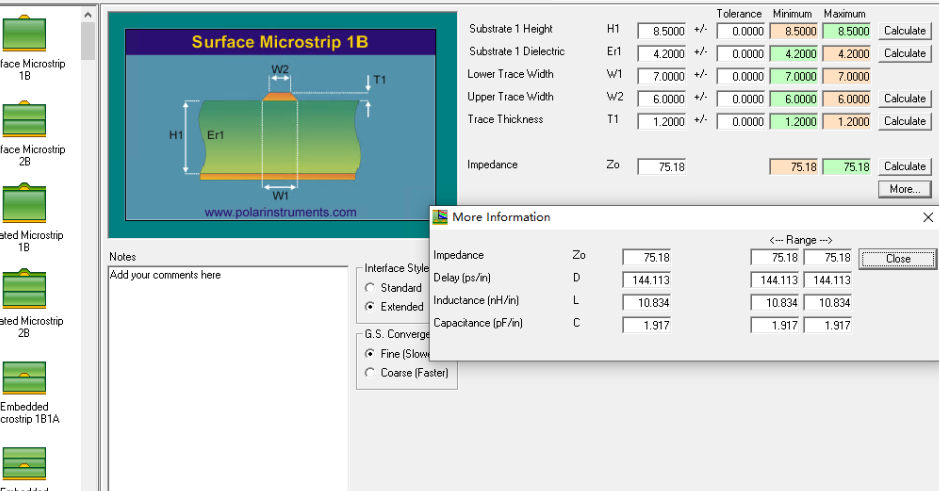

當兩個導體之間存在電壓差時，它們之間就會形成寄生電容。這種電容在高頻下會成為信號耦合的隱蔽通道。PCB上相鄰走線、過孔焊盤與電源層之間都會產生這種效應。例如兩條0.2mm寬的并行走線間距縮小到0.1mm時，寄生電容增加40%，導致200MHz信號的上升時間延遲15%。

電流流經導體時會產生磁場，進而形成寄生電感。過孔和長導線是主要來源。一個深度1.6mm的過孔會引入約1.2nH電感，在2.4GHz頻率下產生18Ω感抗。電源回路中多個過孔串聯時，寄生電感會引發電壓跌落，某處理器實測顯示其核心電壓波動達120mV。

這些寄生參數共同導致信號失真。阻抗突變點會引起信號反射，直角走線處的阻抗突跳至65Ω，使信號回波損耗惡化6dB。同時寄生電容為高頻噪聲提供耦合路徑，開關電源噪聲通過板間電容耦合到音頻電路，產生可聞底噪。

二、布線策略的三維優化

縮短走線是減少寄生參數的首要考慮。工程師應將高速信號路徑控制在50mm以內。當走線長度超過噪聲頻率波長的1/20時，就會產生天線效應。例如100MHz信號的臨界長度為15cm，超出此長度輻射增加20dB。

增加線距能有效降低互容。在密集區域應用3W規則，即線間距不小于3倍線寬。某手機主板將并行走線間距從0.1mm增至0.3mm后，串?dāng)_降低70%。對于敏感線路如晶振時鐘，建議采用包地處理，兩側布置0.3mm接地過孔帶，過孔間距≤λ/20。

層疊設計需科學規劃。六層板最優疊構為：頂層信號-地層1-信號層-電源層-地層2-底層信號。這種結構使高速信號始終參考完整地平面，回路電感降低60%。電源層與地層間距應≤0.2mm，形成天然去耦電容。

三、過孔設計的精細控制

減少過孔數量是關鍵策略。每個過孔會引入0.3-1pF寄生電容和0.8-1.5nH電感。某千兆網口設計中將過孔從12個減至6個，信號抖動改善35%。必須使用過孔時，可并聯雙過孔降低等效電感，兩個0.3mm過孔并聯比單個過孔電感降低45%。

盲埋孔技術解決高密度互連問題。盲孔連接表層與內層，埋孔完全隱藏于板內。某HDI板采用盲孔后，過孔長度從1.6mm減至0.4mm，寄生電感下降70%。射頻區域過孔需加接地隔離環，直徑0.8mm的環狀過孔陣列使2.4GHz隔離度提升15dB。

過孔尺寸需精確計算。過孔直徑與線寬比應≤1.5：1。對于0.2mm走線，過孔直徑宜為0.3mm。同時保證過孔焊盤≥0.4mm，防止焊接時錫膏流失。

四、材料與結構的協同優化

板材選擇直接影響寄生參數。低介電常數材料如Rogers 4350（εr=3.48）比FR4（εr=4.7）的走線電容降低26%。高速數字電路可選用超低損耗材料如松下的MEGTRON6，其10GHz頻點損耗角正切值僅0.002。

法拉第屏蔽層阻斷電場耦合。在模擬與數字電路間插入0.1mm厚銅箔屏蔽層，并通過過孔陣列接地，可使耦合電容降至0.05pF以下。某ADC采樣電路采用此方法后，噪聲基底降低12dB。

接地策略需分頻段設計。低頻區域采用單點接地，避免地環路。高頻區域（>10MHz）實施多點接地，接地孔間距≤λ/10。某射頻模塊在屏蔽罩四周每3mm布置接地過孔，使1GHz地阻抗降至5mΩ。

金手指區域必須零誤差。金手指的開窗偏差會導致插拔接觸不良。工程師應采用“負公差”設計，即開窗尺寸比金手指小0.05mm，確保鍍金層邊緣被阻焊層包裹。

五、驗證與特殊場景應對

時域反射計（TDR）是檢測阻抗突變的利器。掃描傳輸線可定位0.5mm以上的偏差點。某服務器主板通過TDR發現連接器處阻抗跳變，增加阻抗補償電容后回波損耗改善8dB。

熱成像診斷寄生電阻效應。工作狀態下掃描PCB，電流密集區域會顯示異常熱點。某電源模塊中發燙的過孔經測量有8mΩ阻抗，優化后溫度下降22℃。

混合信號系統需分割地平面。在ADC下方開1.5mm槽縫隔離模擬/數字地，再用磁珠并聯10nF電容橋接。該結構使50Hz工頻干擾降至10μV以下。

大功率電路要控制dV/dt節點。開關電源的SW節點與散熱器間距需≥3mm，并在底層鋪設完整地平面吸收電場。某1kW電源模塊采用此設計后，輻射發射降低18dB。

PCB電磁兼容設計的本質是與寄生參數的博弈。優秀的工程師懂得：看得見的元器件決定功能，看不見的寄生參數決定性能。從毫米級線距調整到納米級介質選擇，從過孔陣列優化到三維層疊規劃，每個細節都是抑制電磁干擾的關鍵防線。隨著5G向毫米波推進，寄生參數控制能力將成為電子產品通過EMC認證的核心競爭力。
