多層PCB層疊該如何規劃以滿足電磁兼容性需要?
電源層與地層相鄰是多層板設計的鐵律。我們這樣布局的目的是利用兩層金屬形成的天然電容,穩定電源電壓。同時它還能為信號電流提供低阻抗回路,將電磁干擾(EMI)控制在較低水平。實驗證明,這種布局能減少30%以上的共模噪聲。

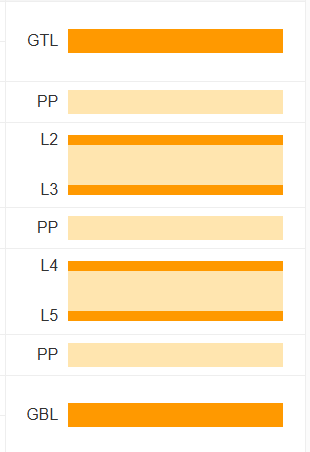

信號層需要緊貼參考平面。在四層板中,頂層和底層通常走信號線,中間兩層分別設為電源層和地層。緊挨地層的信號層性能最優,因為地層能吸收干擾并縮短信號環路。高速信號線應優先布在這一層。
優先選擇偶數層結構。工程師們發現,奇數層板在加工時容易翹曲變形。而對稱的偶數層(如4層、6層)不僅熱穩定性好,生產成本也更低。當遇到奇數層需求時,我們可以在中間添加接地層來平衡結構。
參考平面的選擇很關鍵。雖然電源層和地層都能作為參考,但地層的屏蔽效果更好。我們建議將敏感信號(如時鐘線、射頻線)布置在兩個地層之間,形成“電磁隔離倉”。
避免信號跨分割區。當電源層被分割成多個電壓區時,相鄰信號層的高速線不能跨越不同區塊。否則信號返回路徑會被切斷,被迫繞行形成“天線環路”,輻射值可能超標3dB以上。
應用20-H原則。電源層面積應比地層小,并向內縮進。縮進距離(H)至少是兩層間介質厚度的2倍。例如介質厚0.2mm時,電源層邊緣需內縮0.4mm。這種做法能讓地層邊緣形成“電磁圍欄”,截斷80%的電場泄漏。
數字與模擬分區隔離。我們決不能讓數字信號與模擬信號混在同一層。如果必須同層,就用開槽或地線做物理隔離。電源同樣需要分開供電,數字電源的噪聲極易干擾模擬電路。
縮短電源回流路徑。多電源系統需獨立分層,每個電源層對應專屬地層。當信號換層時,我們應在過孔旁放置去耦電容(如0.1μF+10pF組合),為電流提供“臨時驛站”,避免路徑中斷引發噪聲。
規劃布線方向。相鄰信號層的走線要正交布置。例如頂層采用縱向布線,下層就改用橫向。這種交叉布局能削弱層間串?dāng)_,相當于為每條信號線裝上“定向屏蔽罩”。
層疊規劃本質是在成本與性能間尋找平衡點。我們通過精準的層序排布,既控制電磁干擾,又確保信號流暢傳輸。每一次疊層優化,都在為電子設備構筑無形的“電磁護城河”。
