4層pcb多少錢一平米-價格背后的技術博弈

  • 2025-06-12 09:53:00
  • 瀏覽量:228

當工程師在屏幕上完成第四層走線時,成本計算的復雜性才剛剛開始——四層PCB的報價單上,每平方米600元至1800元的巨大價差,折射出電子制造領域最隱秘的成本博弈。

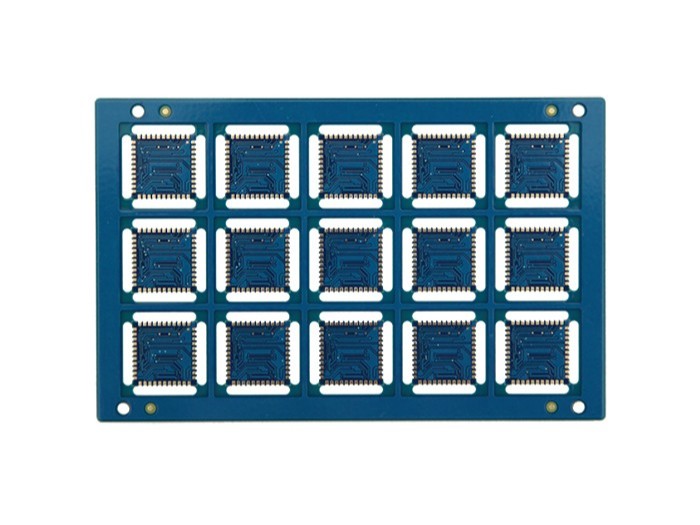

4層HDI 半孔.jpg

一、基準價格:浮動的成本地平線

四層PCB的基準價格絕非固定數字。以常規FR-4板材為例:

  • 批量生產(≥20平方米)的裸板成本通常落在420-460元/平方米區間

  • 小批量訂單(<10平方米)因工程費分攤,價格躍升至500-600元/平方米

  • 超薄/超厚需求(如0.6mm或2.0mm板厚)觸發50元/平方米的厚度附加費

表面處理工藝則構成第二道價格分水嶺:基礎有鉛噴錫幾乎無附加成本,而沉金工藝會直接增加100元/平方米,若需無鉛噴錫再加收15元。這些基礎參數如同PCB的“基因序列”,在報價階段就已鎖定60%的成本結構。


二、隱性成本放大器:被忽視的工藝變量

真正拉開價格差距的,往往是設計細節中的“魔鬼”:

  • 銅厚升級:當功率電路需要2oz銅箔(常規為1oz),每層疊加增加50元/平方米成本,四層疊加則達200元

  • 孔密度懲罰:孔數超過10萬孔/平方米后,每增加1萬孔加收3元/平方米,這對高密度芯片封裝板尤為致命

  • 阻抗控制:需激光鉆孔的HDI板,成本飆升至普通四層板的2倍以上

更隱蔽的是材料選擇的蝴蝶效應。某醫療設備采用高頻PTFE基材替代FR-4,雖基材成本增加40%,但通過減少30%的噪聲濾波元件,整體方案反而更具性價比——這印證了高階材料在系統級成本優化中的杠桿作用。


三、批量效應:成本曲線的陡峭轉折

訂單規模對單價的影響遠超想象:

  • 工程費黑洞:首批生產時,1500元工程費+300元測試費需分攤,10平方米訂單即抬高單價180元

  • 規模臨界點:50平方米訂單較10平方米單價直降17%(從500元→420元)

  • 連續生產紅利:同設計二次下單時,四層板單價公式中的常數項從1800元驟降至300元,觸發斷崖式降價

但批量優勢存在邊界效應。當訂單超過100平方米,物流倉儲成本開始侵蝕利潤,此時70-100平方米往往是最佳經濟區間。


四、成本優化戰略:在性能與價格間走鋼絲

精明的設計者正在重構成本控制邏輯:

  • 層數置換策略:某通信模塊將六層板改為“2+2”假四層結構(外覆2oz銅箔),既滿足大電流需求又節省30%成本

  • 區域化沉金:僅在金手指區域使用沉金工藝,比全板沉金降低85元/平方米

  • 孔徑統一革命:將過孔規格從5種減至2種,使某工控板鉆孔成本下降22%

更前沿的嘗試來自材料創新。CEM-3復合基材在1.0mm板厚應用場景中,以77元/平方米的價格提供接近FR-4的性能,成為消費電子降本新寵。


五、未來成本:技術迭代中的新平衡點

成本結構正在被新技術改寫:

  • 激光直接成像(LDI):省去菲林制版環節,小批量訂單減少0.05元/平方厘米菲林費

  • 半加成法(mSAP):使10/10μm線寬的四層板量產成本逼近傳統6/6μm工藝

  • 云制造平臺:聚合碎片化訂單,使5平方米訂單也能享受50平方米級單價


四層PCB的定價本質是道動態方程:基材成本是固定項,工藝復雜度為指數變量,而批量規模則提供降階因子。當設計者在FR-4的經緯線上編織電路時,每一條走線選擇都在重構成本拓撲——真正經濟的四層板,始于工程師在性能與成本間精準設置的每一個等位面。
