一、去耦電容布局的底層邏輯

去耦電容的布局直接影響電源完整性（PI）和信號完整性（SI）。其核心作用是為芯片提供瞬態電流補償，抑制電源噪聲傳播。根據麥克斯韋方程組，電流路徑的環路面積與電磁輻射強度呈正相關，因此布局設計需遵循最小化電流回路原則。

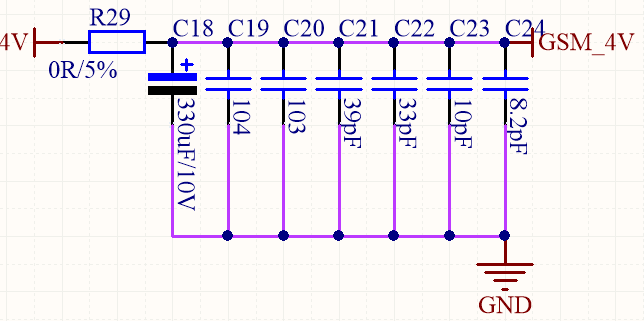

1.1 容值分級與空間分布

電容容值與諧振頻率呈反比關系，需按10倍級差配置（如0.01μF-0.1μF-1μF）。小容值電容（高頻段）必須緊鄰芯片電源引腳，其去耦半徑通常小于3mm；中容值電容（中頻段）可擴展至5-8mm；大容值電容（低頻段）布局相對自由，但需保持與芯片電源引腳的直線距離不超過15mm。

1.2 四維空間布局策略

在PCB的X/Y平面，電容應均勻分布在芯片四邊，形成對稱布局。對于BGA封裝芯片，建議在每個電源島周?chē)贾铆h(huán)形電容陣列。Z軸方向需通過過孔將電容直接連接到內層電源/地平面，過孔數量建議≥2且呈對稱分布。

二、關鍵布局技術規范

2.1 電流路徑優化

• 最短路徑原則：電容焊盤至芯片引腳的走線長度應控制在0.5mm以內，等效電感可降低至10nH以下。

• 過孔布局方案（見圖1）：

• 方案A（單側單孔）：寄生電感約15nH，適用于低頻場景。

• 方案B（雙側雙孔）：寄生電感降至8nH，推薦用于100MHz以上場景。

• 方案C（四孔并聯）：寄生電感僅5nH，需保證過孔間距≥0.2mm防止串?dāng)_。

2.2 平面耦合效應

當使用電源/地平面時，需注意：

• 過孔與平面連接點應遠離電容焊盤，避免形成寄生電容（典型值>5pF時可能引發諧振）。

• 平面分割間距應≥3倍去耦電容高度，防止電流繞流。

三、特殊場景處理方案

3.1 高頻電路優化

對于GHz級信號：

1. 采用0201封裝0.01μF電容，通過激光鉆孔實現0.1mm級走線。

2. 在芯片四角布置十字交叉電容陣列，形成電磁屏蔽效應。

3. 使用帶屏蔽層的穿心電容，可將共模噪聲抑制提升20dB。

3.2 混合信號系統設計

• 模擬電源與數字電源需通過0Ω電阻隔離，兩側分別布置獨立電容組。

• 在ADC/DAC等敏感器件周?chē)?，采用π型濾波結構（10μF電解電容+1μF陶瓷電容+0.1μF貼片電容）。

四、驗證與調試方法

4.1 近場探頭測試

使用頻譜分析儀配合近場探頭，檢測電容周?chē)?mm內的磁場強度。理想狀態下，100MHz以上頻段的磁場幅值應低于50μA/m。

4.2 T型網絡仿真

建立包含封裝電感（典型值1nH/mm）、平面阻抗（50Ω@100MHz）的SPICE模型，驗證不同布局方案的PDN阻抗曲線。目標是將Zmax控制在50mΩ以下。

去耦電容布局是系統級EMC設計的基礎，需綜合考慮頻域特性、熱力學分布和工藝約束。建議工程師建立"電容布局-仿真驗證-實測優化"的閉環工作流程，通過PDN阻抗分析和近場輻射測試持續改進設計。
