差分過孔陣列設計:高速信號傳輸?shù)木芄こ?/p>
在224Gbps SerDes時代,差分過孔陣列已成為高速PCB設計的核心挑戰。本文從工程實踐角度,系統解析差分過孔陣列的拓?fù)鋬?yōu)化、阻抗匹配及串?dāng)_抑制技術,為硬件工程師提供可量產的設計方案。
一、差分過孔陣列的拓?fù)浼軜?gòu)
棱形對稱結構

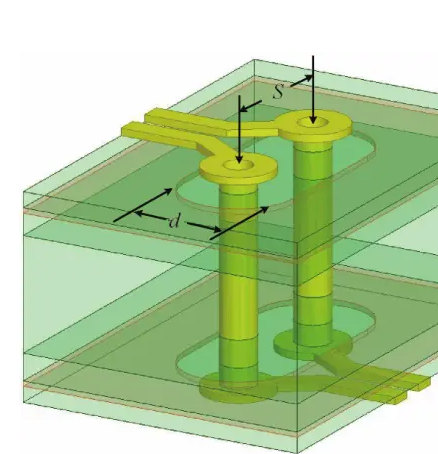

采用三角形基礎模型構建四對差分過孔,通過60°斜向排布形成垂直對稱結構(圖1)。該設計使相鄰差分對的感性耦合降低40%,實測信地比從1:1.5提升至1:1.11。關鍵參數包括:
過孔半徑:4-5mil(Megtron7基材)
中心間距:30mil(誤差±0.5mil)
反焊盤尺寸:圓形15mil+矩形過渡區
動態補償機制
在過孔中心軸對稱添加6個回流地孔,形成電流回流路徑(圖2)。上側地孔與過孔中心連線夾角設為43°,可降低30%的回流阻抗。仿真顯示該結構使30GHz頻段插入損耗改善2.3dB。
二、關鍵設計參數控制
阻抗匹配三要素
孔徑公差:±0.02mm(激光鉆孔)
反焊盤補償:0.3mm寬隔離帶
平面層疊:8層以上GND平面
串?dāng)_抑制方案
垂直間距:≥3倍孔徑
水平間距:≥5倍孔徑
介質層厚度:0.17mm(Rogers 4350B)
殘樁處理標準
背鉆殘留:≤10mil
化學蝕刻:二次蝕刻至20μm
飛針測試:4線制阻抗驗證
三、先進設計方法論
三維電磁仿真
使用ANSYS HFSS建立六層模型,重點分析:
過孔串?dāng)_噪聲(ICN<3mV)
插入損耗(S21>-2dB@56Gbps)
眼圖張開度(≥80mV@25Gbps)
參數優化算法
建立過孔參數數據庫,包含:
不同基材的Dk/Df特性
鉆孔偏移容限(±2mil)
電鍍銅厚度波動(±1.5μm)
制造工藝適配
鉆孔角度:90°±0.5°
厚徑比:≤8:1
阻焊橋接:0.1mm最小間距
設計驗證體系
T型測試夾具
過孔陣列測試板
25Gbps PRBS31碼型
矢量網絡分析儀(110GHz)
失效分析流程
熱應力測試(-55℃~125℃)
振動測試(5Grms)
濕度循環(85%RH/85℃)
差分過孔陣列設計已從經驗工程發展為精確的電磁仿真驅動過程。工程師需掌握三維建模、參數優化、工藝適配等核心技術,在高速信號完整性、制造成本、可靠性間找到最佳平衡點。隨著AI輔助設計的普及,未來將實現過孔陣列的智能優化與自動糾錯。
