首頁 > 技術資料 > 差分信號等長控制仿真指南

差分信號等長控制仿真指南

  • 2025-06-05 09:06:00
  • 瀏覽量：268

高速 PCB 設計領域，差分信號因出色的抗干擾性能和高速傳輸能力被廣泛應用。為確保差分信號的性能，等長控制是關鍵環節之一，而借助專業的仿真工具可精準實現這一控制。以下是具體介紹。


一、選擇合適的仿真工具

目前常見的 PCB 仿真工具都具備差分信號等長控制的仿真功能，如 HyperLynx、Multisim、LTspice、Allegro SI 和巨霖 SiDesigner 等。工程師應根據實際項目需求和自身熟悉程度選擇合適的工具。

二、導入電路原理圖或 PCB 布局

在選定的仿真工具中，導入相應的電路原理圖或 PCB 布局文件。確保導入的文件準確無誤，包括差分信號對的連接關系、元件參數以及 PCB 的物理尺寸等信息，為后續仿真提供準確的基礎。

三、設置差分信號參數

根據電路設計要求，設置差分信號的相關參數。這些參數通常包括信號頻率、上升時間、驅動強度、負載條件等。準確設置這些參數可以使仿真結果更貼近實際電路的運行情況，為等長控制提供可靠的依據。

四、定義等長控制目標

明確差分信號等長控制的目標，即允許的長度差異范圍。一般來說，高速差分信號對的長度差異應控制在信號傳輸速率對應的一個比特周期內。例如，對于 10 Gbps 的信號，其比特周期為 100 ps，對應的傳輸距離約為 1-2 cm。在這個范圍內，差分信號的長度差異不應超過幾毫米，以確保信號的同步性和完整性。

五、運行仿真并分析結果

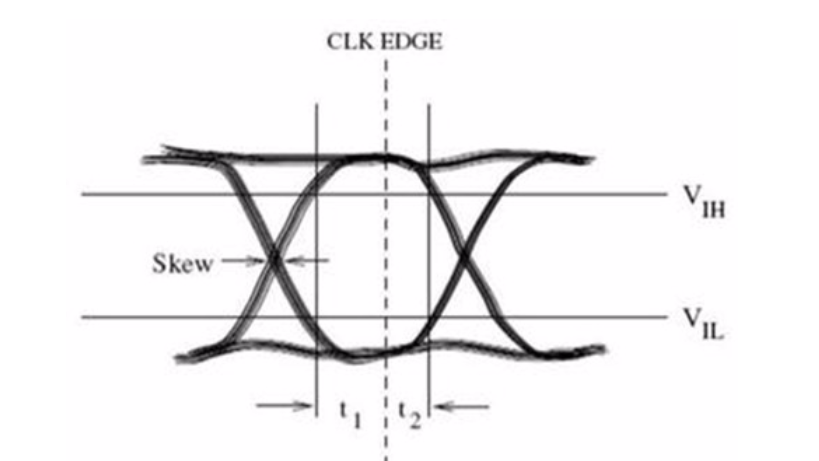

啟動仿真工具，進行差分信號等長控制的仿真分析。仿真完成后，通過仿真工具提供的可視化功能，仔細分析仿真結果。重點關注差分信號對中的正負信號走線長度差異、信號時序偏差、眼圖質量等指標。通過這些結果，可以直觀地了解當前設計中差分信號的等長控制情況，判斷是否存在長度不匹配的問題。

六、優化設計

如果發現差分信號走線長度不匹配或存在其他問題，需要根據仿真結果對 PCB 布局進行優化。例如，可以通過調整差分信號對的走線路徑、改變過孔位置、增加或減少蛇形走線等方式來調整走線長度，使其滿足等長控制目標。優化完成后，再次運行仿真，驗證優化效果是否達到預期，直到仿真結果滿足要求為止。

七、驗證與測試

在完成仿真和優化后，將設計投入實際制造，并對制造出的 PCB 進行實際測試。使用示波器、邏輯分析儀等設備，測量差分信號的傳輸特性，驗證仿真結果與實際情況的一致性。如果測試結果與仿真結果存在較大偏差，需要重新審視仿真的設置和假設，找出問題所在并進行修正。
