差分信號等長控制與蛇形走線間距計算公式

  • 2025-06-04 09:14:00
  • 瀏覽量:239

差分信號技術以其強抗干擾能力、高信號傳輸速率以及低電磁輻射等優點,成為許多高速通信、數據傳輸?shù)认到y(tǒng)的關鍵設計要素。然而,為了確保差分信號的性能優勢得以充分發揮,精確的等長控制以及合理的蛇形走線間距設計至關重要。


 二、差分信號等長控制的重要性



差分信號通過一對導線傳輸信號,其信號完整性高度依賴于兩條信號線的長度一致性。若兩條線路長度存在差異,會導致信號傳輸時間的偏差,進而引發信號失真、串?dāng)_以及電磁干擾等問題,嚴重影響電路的性能和可靠性。尤其是在高速電路中,信號的時序精度要求極高,微小的長度差異都可能造成信號的誤判和系統的不穩定。



等長控制的目的在于確保差分信號對中的兩條線路在電氣長度上保持嚴格一致。這不僅有助于維持信號的同步性,還能有效降低信號反射、損耗以及串模噪聲到共模噪聲的轉換等問題,從而提高信號的質量和系統的穩定性。



 三、差分信號蛇形走線間距計算公式

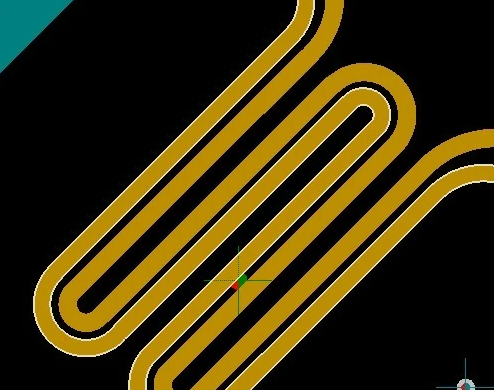

在實際 PCB 布線設計中,為了滿足差分信號等長的要求,通常會采用蛇形走線的方式。蛇形走線間距的計算對于實現精確的等長控制以及優化信號傳輸性能具有關鍵作用。



 (一)蛇形走線間距對電氣長度的影響



蛇形走線的間距直接影響著差分信號對的電氣長度。一般來說,較小的蛇形走線間距可以增加單位長度內的線路延展,從而在有限的 PCB 空間內實現更長的電氣長度。然而,過小的間距也可能導致信號之間的串?dāng)_增加以及阻抗匹配問題。



假設蛇形走線的每個彎曲部分相對于直線部分增加了額外的長度 ΔL,那么總的電氣長度差異可以通過以下公式近似計算:



ΔL_total = N × ΔL



其中 N 為蛇形走線的彎曲次數。



 (二)蛇形走線間距計算公式



在進行蛇形走線設計時,可根據所需的等長精度以及 PCB 空間限制等因素,計算合理的蛇形走線間距 S。一種常見的計算方法如下:



S = (λ / (2 × n)) × (1 - (Z_diff / Z_single)^2)^(1/2)



其中:



   λ 為信號的波長,與信號頻率相關,計算公式為 λ = c / f(c 為光速,f 為信號頻率);

   n 為蛇形走線的彎曲次數;

   Z_diff 為差分阻抗;

   Z_single 為單端阻抗。



該公式考慮了信號的頻率特性以及阻抗匹配對蛇形走線間距的影響,能夠有效指導工程師在實際設計中確定合適的蛇形走線間距,以實現精確的差分信號等長控制。



 四、差分信號等長控制的優化策略



 (一)基于拓?fù)浣Y(jié)構的等長控制



不同的差分信號拓?fù)浣Y(jié)構對等長控制的要求和方法有所差異。常見的差分信號拓?fù)浣Y(jié)構包括終端匹配、源端匹配以及嵌入式匹配等。在設計過程中,應根據具體的電路拓?fù)浣Y(jié)構以及信號完整性要求,選擇合適的等長控制策略。



例如,在終端匹配的差分信號電路中,為確保信號的完整性和時序精度,需要對差分信號對的總電氣長度進行嚴格等長控制,同時還需要考慮終端匹配電阻的布局和走線對信號的影響。而在源端匹配的結構中,除了等長控制外,還需重點關注源端匹配電阻的放置位置和精度,以減少信號反射和傳輸損耗。



 (二)利用 PCB 設計工具進行等長控制



現代 PCB 設計工具提供了豐富的等長約束和布線優化功能,能夠有效協助工程師實現差分信號的精確等長控制。通過設置差分信號對的最大允許長度差異、最小等長精度等約束條件,設計工具可以自動檢查和優化布線路徑,確保差分信號的等長要求得到滿足。



此外,一些先進的設計工具還支持基于電磁場分析的信號完整性仿真功能,工程師可以利用這些工具對差分信號的布線進行仿真分析,評估不同等長控制方案對信號傳輸性能的影響,從而進一步優化設計。



 (三)考慮溫度和工藝因素對等長控制的影響



在實際的電路制造和使用過程中,溫度變化以及制造工藝的偏差會對差分信號的等長控制產生一定的影響。例如,PCB 材料的熱膨脹系數差異可能導致線路長度在不同溫度下發生變化;制造工藝中的線路寬度、厚度以及過孔質量等因素的波動也可能影響差分信號的實際電氣長度。



因此,在設計階段,應充分考慮這些因素,并采用適當?shù)难a(bǔ)償措施和設計裕量,以確保差分信號在實際應用中的性能穩定性和可靠性。
