HDI布局測試方法詳解
- 2025-05-26 10:29:00
- 瀏覽量：76

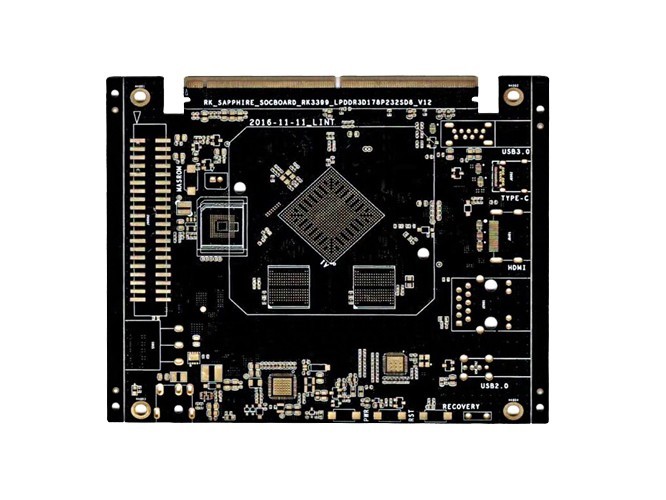

然而，HDI板的復雜結構和高密度布線也給測試帶來了挑戰。本文將深入探討HDI布局的測試方法，幫助工程師確保HDI板的高質量與可靠性。
一、測試方法概述
HDI布局的測試方法多種多樣，主要包括電氣性能測試、物理結構檢測、環境可靠性測試和信號完整性驗證。這些測試方法從不同角度評估HDI板的質量和性能，確保其在實際應用中的可靠性和穩定性。以下是具體的操作流程和注意事項：
（一）電氣性能測試
- 導通與絕緣測試：使用高精度萬用表或絕緣電阻測試儀，測量HDI板的導通電阻和絕緣電阻。導通測試的電阻值應小于0.1Ω，絕緣電阻應大于10^9Ω。測試時，確保測試儀器的精度和可靠性，避免因儀器誤差導致誤判。
- 電源完整性測試：運用電源完整性分析儀，檢測HDI板的電源分布系統的阻抗、噪聲和紋波等參數。測試時，需根據HDI板的設計要求設置合適的測試頻率和負載條件，以準確評估電源完整性。
- 信號完整性測試：借助示波器、網絡分析儀等設備，測量信號的反射、傳輸損耗、串擾和時延等參數。測試時，正確連接測試設備，確保測試結果的準確性和可靠性。
（二）物理結構檢測
- X光檢測：采用高分辨率X光檢測設備，對HDI板的內部結構進行成像檢測?？汕逦^察到HDI板內部的布線、過孔、焊接點等結構，及時發現布線短路、過孔填充不良和焊接空洞等問題。檢測時，根據HDI板的厚度和材料特性選擇合適的X光能量和成像參數，以獲得清晰的圖像。
- 切片分析：對HDI板進行切片處理，通過顯微鏡觀察切片后的橫截面結構。可詳細分析HDI板的層間粘結、布線厚度、過孔壁金屬化等微觀結構，為改善生產工藝提供依據。切片過程中，注意切片位置的選擇，盡量選取具有代表性的區域進行分析。
- 激光掃描：運用激光掃描共聚焦顯微鏡，對HDI板的表面和內部結構進行掃描檢測?？色@得HDI板表面和內部的三維形貌信息，精確測量布線線寬、線距、過孔尺寸等參數。操作時，根據HDI板的表面特性和檢測要求選擇合適的激光波長和掃描分辨率，以提高檢測精度。
（三）環境可靠性測試
- 溫度循環測試：將HDI板置于高低溫試驗箱內，按照預設的溫度循環條件（如-40℃至+125℃，1000個循環）進行測試。測試后，檢查HDI板的外觀、電氣性能等指標，評估其在溫度變化環境下的可靠性和穩定性。注意在測試過程中，確保HDI板在試驗箱內的放置位置合理，避免因氣流不均導致溫度分布不均勻。
- 濕度測試：在高溫高濕環境下（通常為85℃、85%RH，持續時間1000小時）對HDI板進行測試。測試后，檢測其絕緣電阻、信號傳輸性能等指標的變化，評估其抗潮濕能力。測試時，定期觀察HDI板的外觀變化，如是否有膨脹、變形、起泡等現象。
- 振動與沖擊測試：使用振動試驗臺和沖擊試驗臺，模擬HDI板在實際使用過程中可能遇到的振動和沖擊情況。按照相關標準（如IPC-9592）設置振動頻率、振幅和沖擊加速度等參數，測試后檢查HDI板的焊接點、布線等部位是否出現松動、斷裂等問題，評估其抗振動和沖擊性能。
（四）信號完整性驗證
- 建立仿真模型：根據HDI板的實際設計，建立精確的信號完整性仿真模型。模型應包括HDI板的布線拓撲結構、材料特性、過孔參數等詳細信息。仿真模型的準確性直接影響驗證結果的可靠性，因此需仔細核對模型參數與實際設計的一致性。
- 仿真分析與優化：運用專業的信號完整性仿真軟件，對HDI板的信號傳輸特性進行仿真分析。模擬信號的反射、串擾、傳輸損耗等現象，根據仿真結果找出潛在的信號完整性問題，并優化HDI布局。例如，調整布線拓撲結構、增加屏蔽措施、優化過孔設計等，以提高信號完整性。在優化過程中，不斷迭代仿真，直至信號完整性達到設計要求。
- 對比驗證：將仿真結果與實際測試結果進行對比驗證，評估仿真模型的準確性和可靠性。若仿真結果與測試結果偏差較大，需分析原因并優化仿真模型，確保仿真結果能夠準確預測HDI板的信號完整性性能。
