PCB孔質量評估體系的建立與實施
- 2025-05-23 10:57:00
- 瀏覽量：86
建立一套全面、系統的 PCB 孔質量評估體系是確保產品質量、提升生產效率和降低售后風險的關鍵。本文將詳細介紹如何構建并實施 PCB 孔質量評估體系，為相關工程技術人員提供實用的指導。

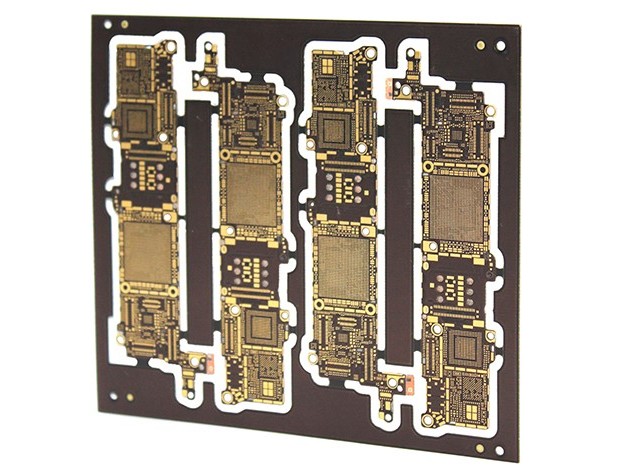

一、PCB 孔質量評估體系的重要性
PCB 孔在電路板中承擔著電氣連接和機械支撐的雙重作用。孔的質量問題可能導致信號傳輸中斷、連接松動甚至整個電路板失效。通過建立科學合理的質量評估體系，可以全面、準確地評估 PCB 孔的質量狀況，及時發現潛在問題并采取改進措施，從而提高 PCB 產品的可靠性和市場競爭力。
二、PCB 孔質量評估體系的構建
（一）確定評估指標
1. 機械強度指標
抗拉強度 ：測量 PCB 孔在受到拉力作用時的抗拉強度，一般要求通孔的抗拉強度大于 10N。
插拔壽命 ：通過多次插拔操作，評估孔的金屬化層耐用性和機械穩定性，一般要求插拔次數達到 100 - 1000 次后仍能滿足使用要求。
2. 電氣性能指標
導通電阻 ：使用低電阻測試儀測量孔的導通電阻，正常值通常在幾十毫歐到幾歐姆之間。
絕緣電阻 ：采用絕緣電阻測試儀測量孔與周圍線路之間的絕緣電阻，一般要求大于 10^7^Ω。
阻抗特性 ：利用阻抗測試儀測量孔在高頻信號傳輸時的阻抗，單端阻抗公差控制在 ±10% 以內，差分阻抗公差控制在 ±8% 以內。
3. 環境適應性指標
溫度循環 ：模擬 PCB 在不同溫度下的使用環境，經過多次溫度循環后，檢查孔的質量變化。
濕度測試 ：將 PCB 放置在高濕度環境中，測試孔的抗潮濕性能，一般要求在 95%RH、40℃條件下持續 96 小時后無明顯腐蝕或性能下降。
化學腐蝕 ：通過鹽霧測試和化學試劑浸泡測試，評估孔的抗化學腐蝕能力。
（二）選擇評估方法與設備
1. 機械強度測試
拉力測試設備 ：用于測量孔的抗拉強度，選擇精度高的拉力測試儀，確保測量結果準確可靠。
插拔測試設備 ：模擬實際插拔操作，評估孔的機械穩定性。
2. 電氣性能測試
低電阻測試儀 ：用于測量孔的導通電阻。
絕緣電阻測試儀 ：用于測量孔的絕緣電阻。
阻抗測試儀 ：用于測量孔的阻抗特性。
3. 環境適應性測試
溫度循環試驗箱 ：用于進行溫度循環測試。
濕度試驗箱 ：用于進行濕度測試。
鹽霧試驗箱 ：用于進行鹽霧測試。
（三）制定評估標準與流程
1. 評估標準
參考 IPC 標準（如 IPC - 6012、IPC - 9592）和企業內部標準，制定詳細的評估標準，明確各項指標的合格范圍和判定準則。
根據產品的具體應用和質量要求，對不同應用場景的 PCB 孔制定差異化的評估標準。
2. 評估流程
樣本抽取 ：從生產批次中按照規定的抽樣方式抽取一定數量的 PCB 樣品，確保樣品的代表性和隨機性。
測試實施 ：按照評估標準和測試方法，對樣品進行各項測試，記錄測試數據和結果。
數據分析 ：對測試數據進行整理和統計分析，評估 PCB 孔質量的分布情況和波動規律。
質量判定 ：依據評估標準，對 PCB 孔質量進行綜合判定，確定其是否合格。
報告編制 ：編制質量評估報告，內容包括評估目的、方法、結果、結論以及改進建議等。
三、PCB 孔質量評估體系的實施
（一）人員培訓與資質認證
1. 培訓計劃
制定詳細的人員培訓計劃，涵蓋 PCB 孔質量評估的理論知識、測試方法、設備操作和數據分析等內容。
定期組織內部培訓課程，邀請行業專家和設備廠商進行授課，確保培訓內容的實用性和前沿性。
2. 資質認證
鼓勵員工參加 IPC 等專業機構的培訓和認證考試，提升員工的專業水平和職業素養。
建立內部資質認證體系，對通過培訓和考核的員工頒發資質證書，授權其從事相關的質量評估工作。
（二）過程監控與持續改進
1. 過程監控
在 PCB 生產過程中，建立實時監控機制，對關鍵工藝參數進行監控和記錄，如鉆孔速度、鍍層厚度、層壓溫度等。
通過統計過程控制（SPC）等方法，對生產過程中的質量數據進行分析，及時發現異常波動并采取糾正措施。
2. 持續改進
定期對質量評估體系進行評審和修訂，根據新技術、新工藝和新標準的發展，更新評估指標、方法和標準。
針對質量評估中發現的問題，組織相關部門進行原因分析，制定并實施改進措施，不斷提升 PCB 孔質量。
（三）數據管理與信息共享
1. 數據管理
建立完善的數據庫，對 PCB 孔質量評估的數據進行集中管理和存儲，確保數據的完整性、準確性和可追溯性。
利用數據分析工具，對歷史數據進行挖掘和分析，發現潛在的質量問題和改進方向。
2. 信息共享
建立內部信息共享平臺，及時發布質量評估報告、改進措施和經驗教訓等信息，促進各部門之間的溝通和協作。
與供應商、客戶和行業伙伴進行信息共享，加強產業鏈上下游的質量協同管理。
