PCB孔填充工藝介紹
孔填充工藝是關鍵環節,能提高孔的導電性和機械強度,防止孔內金屬氧化或腐蝕。以下是幾種常見的PCB孔填充工藝:
一、導電膠填充工藝
導電膠是一種混合了金屬顆粒(如銀、銅等)的膠狀物質,具有良好的導電性和粘接性。導電膠填充工藝步驟如下:
1. 準備導電膠:根據PCB的材質和孔徑大小,選擇合適的導電膠類型。將導電膠放入專用的膠水儲存容器中,確保其均勻混合。
2. 填充導電膠:使用點膠設備或絲網印刷設備,將導電膠填充到PCB孔中。點膠設備適用于小批量生產,操作靈活;絲網印刷設備適用于大批量生產,效率高。
3. 固化導電膠:將填充了導電膠的PCB放入烤箱中進行固化處理,溫度一般控制在100℃-150℃,時間根據導電膠的型號和PCB的厚度確定。固化后,導電膠會形成堅固的導電層。

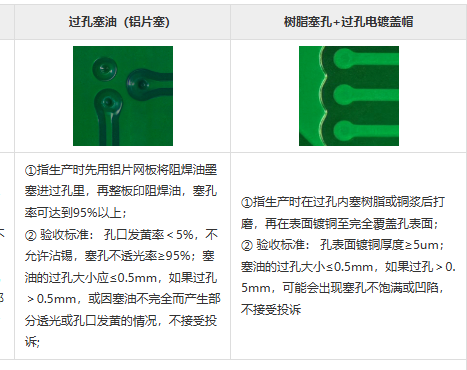

二、樹脂填充工藝
樹脂填充工藝主要適用于非金屬化孔的填充。樹脂具有良好的絕緣性和機械性能,能有效保護孔壁。樹脂填充工藝步驟如下:
1. 準備樹脂:將樹脂與固化劑按一定比例混合,攪拌均勻。根據孔徑大小和樹脂的流動性,可適當調整樹脂的粘度。
2. 填充樹脂:使用注膠設備或手工涂覆的方法,將樹脂填充到PCB孔中。注膠設備能精確控制樹脂的填充量,適用于大批量生產。
3. 固化樹脂:將填充了樹脂的PCB放入烤箱中進行固化處理,溫度一般控制在80℃-120℃,時間根據樹脂的型號和PCB的厚度確定。固化后,樹脂會形成堅硬的絕緣層。
三、金屬化填充工藝
金屬化填充工藝是通過化學或電鍍的方法,在PCB孔內壁沉積一層金屬,形成導電通路。金屬化填充工藝步驟如下:
1. 前處理:對PCB孔進行清潔和活化處理,去除孔內的油污和雜質,提高金屬層的附著力。
2. 化學鍍:將PCB浸入化學鍍液中,利用化學反應在孔內壁沉積一層薄薄的金屬層(如銅、鎳等)?;瘜W(xué)鍍液的溫度和反應時間需要嚴格控制。
3. 電鍍:在化學鍍的基礎上,進行電鍍以增加金屬層的厚度。電鍍過程需要控制電流密度和電鍍時間,確保金屬層均勻沉積。
4. 后處理:對金屬化后的PCB進行清洗和干燥處理,去除殘留的鍍液和雜質??蛇M(jìn)行熱處理以提高金屬層的機械強度和耐腐蝕性。
四、盲孔與埋孔填充工藝
盲孔和埋孔是PCB中特殊的孔結構。盲孔填充工藝步驟如下:
1. 準備盲孔:對盲孔進行清潔和活化處理,確??妆诠饣覠o油污。
2. 填充材料:使用導電膠、樹脂或金屬化填充的方法填充盲孔。
3. 固化材料:根據填充材料的特性,進行固化處理。
埋孔填充工藝步驟如下:
1. 準備埋孔:對埋孔進行清潔和活化處理。
2. 填充材料:使用導電膠、樹脂或金屬化填充的方法填充埋孔。
3. 固化材料:根據填充材料的特性,進行固化處理。
4. 后續處理:對填充后的埋孔進行打磨和清潔,使其表面平整。
五、注意事項
1. 材料選擇:根據PCB的使用要求和工作環境,選擇合適的填充材料。導電膠填充適用于低頻信號傳輸?shù)腜CB;樹脂填充適用于高頻信號傳輸?shù)腜CB;金屬化填充適用于需要高導電性和機械強度的PCB。
2. 工藝控制:嚴格控制填充工藝參數,如溫度、時間、壓力等,確保填充質量。定期檢查設備的運行狀態,及時更換磨損的部件。
3. 安全防護:在填充過程中,注意操作安全,佩戴防護手套和護目鏡,避免接觸有害化學物質。保持工作環境通風良好,防止有害氣體積聚。
