六層板基板材料選擇指南

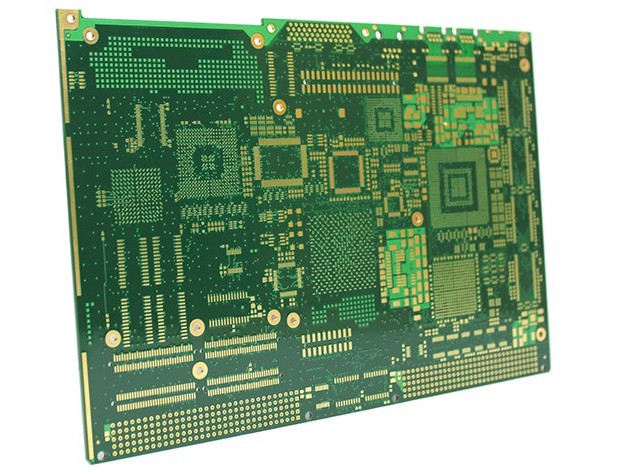

一、FR - 4 材料
1. 性能特點
FR - 4 是一種常見的環氧玻璃纖維材料,具有良好的電氣性能、機械性能和耐熱性。它的介電常數一般在 4.5 - 5.5 之間,介質損耗較低,能夠滿足大多數常規信號傳輸?shù)男枨蟆R - 4 的彎曲強度高,可承載 0402 以上封裝元件,適用于多種電子設備。
FR - 4 材料的玻璃化轉變溫度(Tg)通常在 130 - 170℃之間,能夠在一般的使用環境溫度下保持穩定。它還具有較好的阻燃性,適合用于對安全性要求較高的場合。
2. 應用場景
廣泛應用于消費電子主板(如手機、電腦)、工業控制板、通訊模塊和醫療設備控制單元等領域。對于一些對成本較為敏感且對性能要求不是特別高的應用,F(xiàn)R - 4 是一種經濟實用的選擇。
3. 注意事項
在溫度高于 150℃的環境中,F(xiàn)R - 4 的性能可能會下降,因此不適合長期在高溫環境下使用。在高密度布線的情況下,需要注意控制銅厚偏差,一般要求銅厚偏差控制在 ±5μm 以內,以保證信號傳輸?shù)姆€(wěn)定性。
二、鋁基板材料
1. 性能特點
鋁基板具有優異的散熱性能,其導熱系數一般在 1.0 - 3.0W/m·K 之間。它能夠快速地將熱量從發熱元件傳導出去,有效地降低元件的溫度,提高設備的可靠性。鋁基板的熱膨脹系數與硅芯片的匹配度較高,可以減少因熱膨脹差異導致的應力問題。
鋁基板還具有較好的機械強度,能夠承受一定的機械應力,同時它的耐壓等級較高,擊穿電壓一般在 3KV/mm 以上,確保在高電壓應用中的安全性。
2. 應用場景
在 LED 照明模塊、汽車電子、航空電子設備和軍事系統等高溫、高功率應用中,鋁基板是理想的選擇。它能夠有效解決這些設備的散熱問題,保證設備在惡劣環境下的穩定運行。
3. 注意事項
在生產加工鋁基板時,建議采用化學蝕刻替代機械鉆孔,以提高加工精度。同時,銅箔厚度的選擇也很重要,一般建議銅箔厚度在 1oz - 3oz(35 - 105μm)之間,以滿足不同的散熱和電流承載需求。
三、陶瓷基板材料
1. 性能特點
陶瓷基板以其卓越的耐高溫性能而著稱,能夠承受極高的溫度。例如,氧化鋁(Al?O?)陶瓷基板的導熱系數為 20W/m·K,氮化鋁(AlN)陶瓷基板的導熱系數高達 260W/m·K,這使得它們在高溫環境下仍能保持良好的散熱性能。陶瓷基板還具有出色的絕緣性、高抗彎強度和低介電損耗等特性。
陶瓷基板的抗彎強度高,其中氮化鋁的抗彎強度可達 400MPa,賽?。⊿i?N?)陶瓷基板的抗彎強度更是高達 980MPa,能夠承受較大的機械應力,適用于對強度要求高的場合。
2. 應用場景
陶瓷基板廣泛應用于 5G 基站等高端通信設備、航空航天等領域。在這些領域,設備需要在高溫、高功率和高可靠性要求下工作,陶瓷基板的優異性能能夠滿足這些苛刻的應用條件。
3. 注意事項
陶瓷基板的制造工藝較為復雜,對加工精度要求極高。例如,激光鉆孔精度需達到 ±10μm,金屬化層結合力要達到 ≥20N/cm2,以保證陶瓷基板的質量和性能。同時,為了降低成本,可以采用混合基板設計,將陶瓷基板用于核心區,外圍則使用 FR - 4 材料。
四、材料選擇決策模型
1. 熱負荷評估
計算單位面積功耗(W/cm2),根據功耗大小選擇合適的基板材料。一般情況下,功耗小于 0.5W/cm2 時,優先選擇 FR - 4 材料;功耗在 0.5 - 2W/cm2 之間時,可選擇鋁基板;功耗大于 2W/cm2 時,則必須使用陶瓷基板。
2. 信號完整性分析
對于高頻電路(頻率大于 1GHz),應選用介電常數小于 4 的材料,以減少信號傳輸過程中的損耗和反射,保證信號的完整性。當對阻抗控制要求較高(如 ±5%)時,應選擇低 Dk/Df 的基材,以提高阻抗控制的精度。
3. 機械應力測試
在振動等惡劣環境下使用的設備,應選擇熱膨脹系數(CTE)小于 10ppm/℃的材料,以減少因熱膨脹差異導致的機械應力。對于多芯片模塊,建議選用抗彎強度大于 500MPa 的材料,以提高模塊的機械可靠性和穩定性。
4. 成本核算
在小批量試產時,需要考慮材料的利用率,例如陶瓷基板的成品率約為 85%。在量產項目中,則要綜合評估設備折舊分攤、材料成本和生產工藝難度等因素,以實現成本的有效控制。
