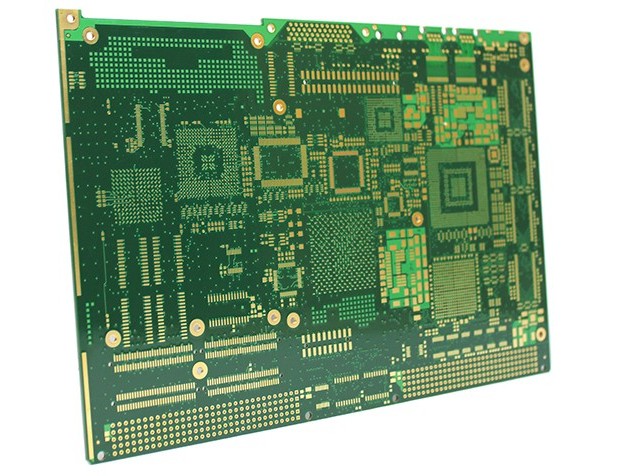

 一、材料選擇與準備

 （一）基板材料選擇

在消費領域六層板 PCB 制造中，F(xiàn)R - 4 是最常用的基板材料。FR - 4 具有良好的機械性能、電氣性能和耐熱性，能夠滿足大多數消費電子產品的需求。根據產品的具體要求，可以選擇不同等級的 FR - 4 材料，如標準 FR - 4 和高頻 FR - 4。對于一些高端產品，還可以考慮使用陶瓷填充材料或其他高性能材料，以提高 PCB 的高頻性能和散熱性能。

 （二）銅箔選擇

銅箔的厚度和質量直接影響六層板 PCB 的電氣性能和可靠性。常見的銅箔厚度有 18μm、35μm 和 70μm 等。根據線路的電流承載能力和信號傳輸要求，選擇合適的銅箔厚度。同時，要確保銅箔的表面平整、無氧化和無雜質，以提高銅箔與基板材料的附著力。

 （三）材料檢驗

在材料入庫前，要對基板材料、銅箔等進行嚴格的檢驗。檢查材料的規格、型號、批次等信息是否符合要求，對材料的性能指標（如介電常數、玻璃化轉變溫度、銅箔附著力等）進行抽樣檢測。對于不符合質量要求的材料，堅決不予使用。

 二、內層線路制作

 （一）線路設計與轉印

  1. 線路設計優化

根據消費電子產品的功能和性能要求，優化六層板 PCB 的線路設計。合理布局元件和線路，確保信號傳輸路徑短、阻抗匹配良好，減少電磁干擾和信號損耗。同時，要考慮 PCB 的制造工藝性和可測試性，避免設計過于復雜或難以制造的線路結構。

  2. 線路轉印工藝

采用高精度的線路轉印工藝，將設計好的線路圖案轉印到內層基板上。常見的轉印方法有光刻法和直接成像法。光刻法是先在基板上涂覆光敏抗蝕劑，然后通過曝光和顯影將線路圖案轉移到基板上；直接成像法則是利用激光直接在基板上成像，形成線路圖案。直接成像法具有更高的分辨率和精度，適用于高密度線路的制作。

 （二）蝕刻工藝控制

  1. 蝕刻液選擇與配制

選擇合適的蝕刻液，如氨水 - 過氧化氫蝕刻液、氯化鐵蝕刻液等。根據蝕刻液的特性和工藝要求，配制合適的蝕刻液濃度和溫度。確保蝕刻液的性能穩定，能夠均勻地腐蝕掉不需要的銅箔，形成清晰的線路圖案。

  2. 蝕刻過程監控

在蝕刻過程中，嚴格控制蝕刻時間、溫度、蝕刻液的流速和攪動強度等參數。通過在線檢測設備實時監測線路的蝕刻深度和寬度，確保線路尺寸符合設計要求。一旦發現蝕刻異常，如線路過蝕或欠蝕，及時調整工藝參數或停產處理。

 三、層壓工藝要點

 （一）層疊結構設計與預處理

  1. 層疊結構設計

根據六層板 PCB 的功能和性能要求，設計合理的層疊結構。常見的六層板層疊結構為：頂層 - 信號層 - 地面層 - 電源層 - 信號層 - 底層。確保各層之間的電氣連接和信號傳輸路徑合理，減少層間的干擾和信號反射。

  2. 預處理工藝

在層壓前，對內層線路板和外層芯板進行預處理。清潔基板表面，去除油污、灰塵和氧化物等雜質。對內層線路板進行氧化處理或化學鍍銅處理，提高銅箔與半固化片之間的附著力。

 （二）層壓參數控制

  1. 層壓溫度和壓力

層壓溫度和壓力是影響六層板 PCB 質量的關鍵因素。根據所用基板材料和半固化片的特性，確定合適的層壓溫度和壓力曲線。一般來說，層壓溫度在 150 - 200℃之間，壓力在 1 - 3 MPa 之間。確保層壓過程中各層之間的結合緊密，無分層、氣泡等缺陷。

  2. 層壓時間

層壓時間應根據層壓溫度、壓力和材料特性進行合理設置。過短的層壓時間可能導致層間結合不牢，過長的層壓時間則可能使材料過度固化，影響 PCB 的性能。通常，層壓時間在 1 - 2 小時左右，具體時間需通過試驗和生產實踐確定。

 四、鉆孔與沉銅工藝

 （一）鉆孔工藝

  1. 鉆孔設備與工具

采用高精度的 CNC 鉆床進行鉆孔，確保鉆孔的位置精度和尺寸精度。選擇合適的鉆頭，如鎢鋼鉆頭或金剛石鉆頭，根據鉆孔的直徑和材料硬度，確定鉆頭的轉速和進給速度。

  2. 鉆孔過程控制

在鉆孔過程中，實時監測鉆頭的磨損情況和鉆孔的質量。通過自動檢測設備檢查鉆孔的孔徑、孔壁粗糙度和垂直度等參數。對于出現的鉆孔質量問題，如孔壁粗糙、斷鉆等，及時調整鉆孔參數或更換鉆頭。

 （二）沉銅工藝

  1. 沉銅液選擇與配制

選擇合適的沉銅液，如酸性沉銅液或堿性沉銅液。根據沉銅液的特性和工藝要求，配制合適的沉銅液濃度和溫度。確保沉銅液能夠均勻地在孔壁上沉積一層薄而均勻的銅膜，為后續的電鍍工藝提供良好的導電層。

  2. 沉銅過程監控

在沉銅過程中，嚴格控制沉銅時間、溫度、沉銅液的流速和攪動強度等參數。通過在線檢測設備實時監測孔壁上的銅膜厚度和均勻性。一旦發現沉銅異常，如銅膜不均勻或孔壁無銅膜，及時調整工藝參數或停產處理。

 五、外層線路制作與電鍍

 （一）外層線路制作

  1. 線路設計與轉印

與內層線路制作類似，采用高精度的線路轉印工藝，將外層線路圖案轉印到外層芯板上。確保外層線路與內層線路的良好對位和連接。

  2. 蝕刻工藝控制

同樣要嚴格控制蝕刻工藝參數，確保外層線路的尺寸精度和質量。在蝕刻過程中，注意保護內層線路和過孔，防止蝕刻液對它們造成腐蝕。

 （二）電鍍工藝

  1. 電鍍液選擇與配制

選擇合適的電鍍液，如酸性硫酸銅電鍍液或堿性氰化銅電鍍液。根據電鍍液的特性和工藝要求，配制合適的電鍍液濃度和溫度。確保電鍍液能夠均勻地在孔壁和線路表面沉積一層厚而均勻的銅膜，提高 PCB 的導電性能和可靠性。

  2. 電鍍過程監控

在電鍍過程中，嚴格控制電鍍電流、電壓、時間等參數。通過在線檢測設備實時監測銅膜的厚度和均勻性。一旦發現電鍍異常，如銅膜過厚或過薄、孔壁無銅膜等，及時調整工藝參數或停產處理。

 六、阻焊與表面處理

 （一）阻焊層制作

  1. 阻焊油墨選擇與涂布

選擇合適的阻焊油墨，如感光型阻焊油墨或熱固化型阻焊油墨。根據阻焊油墨的特性和工藝要求，采用絲網印刷或噴涂等方式將阻焊油墨涂布在 PCB 表面。確保阻焊油墨的涂布均勻、無遺漏，覆蓋所有不需要焊接和鍍錫的區域。

  2. 阻焊層固化與顯影

在阻焊油墨涂布后，進行固化和顯影處理。固化過程要嚴格控制溫度和時間，確保阻焊油墨完全固化。顯影過程要確保線路和焊盤的圖形清晰、尺寸準確。

 （二）表面處理工藝

  1. 表面處理方法選擇

根據消費電子產品的使用要求和焊接工藝，選擇合適的表面處理方法，如熱風整平（HASL）、化學鍍鎳浸金（ENIG）、浸銀、浸錫等。每種表面處理方法都有其優缺點和適用范圍，需根據具體情況選擇。

  2. 表面處理工藝控制

在表面處理過程中，嚴格控制工藝參數，確保焊盤和線路表面的處理質量。例如，在 HASL 工藝中，要控制焊料的溫度、時間、風刀的壓力等參數，使焊料均勻地覆蓋在焊盤和線路表面，形成光亮、平整的表面。

 七、測試與質量控制

 （一）電氣測試

  1. 測試設備與方法

采用自動電氣測試設備（如飛針測試儀、ICT 測試儀等）對六層板 PCB 進行電氣測試。測試內容包括線路的連通性、阻抗、絕緣電阻、耐壓等參數。確保 PCB 的電氣性能符合設計要求。

  2. 測試結果分析與處理

對電氣測試結果進行詳細分析，找出存在的問題和缺陷。對于出現電氣故障的 PCB，及時進行維修或報廢處理。通過對測試數據的統計分析，發現生產過程中的質量波動和潛在問題，并采取相應的改進措施。

 （二）外觀與可靠性測試

  1. 外觀檢查

采用目視檢查和自動光學檢測（AOI）設備對六層板 PCB 的外觀進行檢查。檢查內容包括線路的完整性、焊盤的形狀、阻焊層的覆蓋情況、表面處理質量等。確保 PCB 的外觀質量符合要求。

  2. 可靠性測試

對六層板 PCB 進行可靠性測試，如熱沖擊測試、冷熱循環測試、濕熱測試、振動測試等。模擬 PCB 在實際使用過程中可能遇到的各種環境條件，評估其可靠性和穩定性。對于測試中發現的問題，及時進行改進和優化。
