電池采樣線束抗干擾設計:雙絞線與屏蔽層應用方案

  • 2025-05-15 11:54:00
  • 瀏覽量:168

一、電池采樣線束抗干擾設計概述

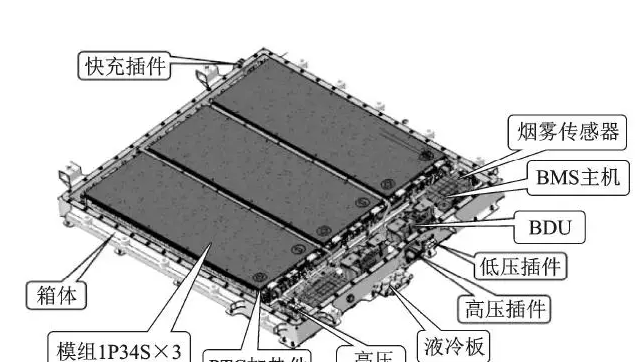

電池采樣線束用于連接電池管理系統(BMS)與電池單體,負責采集電池的電壓、溫度等關鍵數據。為了確保數據傳輸?shù)臏?zhǔn)確性和可靠性,必須設計有效的抗干擾措施。采用雙絞線加屏蔽層結構是一種常用的抗干擾方案,能夠顯著降低外部電磁干擾(EMI)和內部電磁輻射(EMR),將 CAN 總線噪聲抑制在 50mVpp 以內,滿足電池系統的電磁兼容性(EMC)要求。


 二、雙絞線結構與抗干擾原理

 (一)雙絞線結構

雙絞線由兩根相互絕緣的導線按照一定的絞距絞合在一起形成。這種結構可以有效降低外部磁場對信號線的耦合干擾,同時減少信號線自身產生的電磁輻射。



 (二)抗干擾原理

  1. 抗外部干擾

      當外部電磁場干擾雙絞線時,由于兩根導線的絞合,電磁場在兩根導線上產生的干擾電流方向相反。這些相反的干擾電流在接收端相互抵消,從而降低外部電磁干擾的影響。



  2. 減少自身輻射

      雙絞線中的信號電流在兩根導線中方向相反,產生的磁場相互抵消,減少了信號傳輸過程中的電磁輻射,降低了對周圍其他電子設備的干擾。



 三、屏蔽層結構與接地設計



 (一)屏蔽層結構

在雙絞線的外層包裹一層導電材料(如銅箔或編織網)作為屏蔽層,可以進一步增強抗干擾能力。屏蔽層能夠阻擋外部電磁場進入線束內部,同時防止內部信號泄漏出去。



 (二)接地設計

  1. 單點接地

      屏蔽層應采用單點接地方式,避免多點接地造成的接地回路和電位差。選擇在電池管理系統的接地端子處進行接地,確保屏蔽層與接地系統之間的良好電氣連接。



  2. 接地電阻要求

      接地電阻應盡可能小,一般要求小于 0.1Ω。通過使用較粗的接地線和良好的焊接工藝,確保接地的可靠性。



 四、線束布局與固定

 (一)線束布局

  1. 遠離干擾源

      在電池系統中,將采樣線束遠離高壓電纜、電機驅動線等強干擾源。保持至少 10 - 15cm 的距離,減少外部干擾的耦合。



  2. 與其他線束分離

      將采樣線束與其他信號線束(如通信線束)分開布置,避免相互干擾。如果必須交叉,應保持垂直交叉,以減少耦合效應。



 (二)線束固定

  1. 使用屏蔽夾

      采用屏蔽夾固定線束,屏蔽夾由導電材料制成,可以進一步增強屏蔽效果。固定間距一般為 10 - 15cm,確保線束在固定點之間不會因振動或晃動而產生額外的電磁干擾。



  2. 避免線束扭曲和拉伸

      在固定線束時,避免過度扭曲和拉伸線束,以免損壞雙絞線的結構和屏蔽層的完整性。



 五、濾波與去耦設計



 (一)濾波電路

在電池管理系統的采樣端和 CAN 總線接口處添加濾波電路,可以進一步抑制高頻噪聲。常用的濾波電路包括低通濾波器和 π 型濾波器。



  1. 低通濾波器

      由電阻和電容組成,允許低頻信號通過,衰減高頻噪聲。選擇合適的電阻和電容值,使濾波器的截止頻率高于信號帶寬但低于干擾頻率。



  2. π 型濾波器

      由兩個電容和一個電感組成,形似字母 π,對高頻干擾具有更好的抑制效果。根據實際干擾頻率和信號特性,調整電容和電感的參數。



 (二)去耦電容



在電源引腳和關鍵信號引腳附近放置去耦電容,可以有效濾除電源線上的高頻噪聲。選擇合適的電容值(如 0.1μF 或 1μF),并確保去耦電容的安裝位置靠近引腳,以減少引線電感。



 六、CAN 總線噪聲抑制驗證



 (一)測試設備與方法

  1. 示波器測量

      使用示波器測量 CAN 總線上的噪聲信號。將示波器探頭連接到 CAN 總線的兩個信號線上,設置合適的帶寬和時間檔位,觀察噪聲信號的幅度和波形。



  2. 電磁干擾測試儀

      采用電磁干擾測試儀對整個電池系統進行電磁干擾測試,評估采樣線束的抗干擾設計效果。測試頻率范圍應覆蓋 CAN 總線的工作頻率和常見干擾頻率。



 (二)測試結果分析

  1. 噪聲幅度評估

      分析示波器測量結果,評估 CAN 總線噪聲的幅度是否在 50mVpp 以內。如果噪聲幅度超過要求,需要檢查抗干擾設計措施,找出問題所在并進行改進。



  2. EMC 標準驗證

      根據電池系統的 EMC 標準要求,驗證測試結果是否滿足相關標準。如果不符合標準,需要進一步優化抗干擾設計,如調整濾波器參數、改進屏蔽層接地等。
