工業控制PCB設計如何達到品質要求?

  • 2025-05-13 11:41:00
  • 瀏覽量:186

工業控制PCB需滿足高溫、振動、電磁干擾等嚴苛環境要求。本文從材料選擇、疊層結構、抗干擾設計三方面,系統解析關鍵設計方法。


一、材料選擇與環境適應性

  1. 基板材料要求
    ? 優先選用高TG板材(TG≥170℃),如FR-4改良型,耐高溫變形。

    ? 銅箔厚度≥1oz,增強電流承載能力,減少過熱風險。

  2. 耐腐蝕處理
    ? 表面工藝選沉金或OSP,抗氧化性提升30%。

    ? 焊點材料用含銀量2%-3%的無鉛焊料,延長抗腐蝕壽命。

  3. 散熱設計
    ? 鋁基板導熱系數≥2.0W/m·K,適合大功率模塊(如電機驅動)。

    ? 高溫區域增加散熱孔(直徑≥0.3mm),散熱面積提升40%。


二、疊層結構與電源管理

  1. 典型四層板方案

    頂層(信號)-地平面-電源平面-底層(信號)

    ? 電源層分割為獨立區域,減少噪聲耦合。

  2. 電源完整性設計
    ? 電源輸入端加π型濾波電路(電感+電容),抑制高頻干擾。

    ? 大電流路徑(>5A)線寬按公式計算:

    線寬 = (電流(A) × 0.048) / (溫升(℃) × 銅厚)
  3. 去耦電容布局
    ? 主控芯片電源引腳附近放置10μF和0.1μF電容,形成低阻抗回路。

    ? 電容與焊盤距離≤10mil,減少回路電感。


三、抗干擾與可靠性設計

  1. 電磁屏蔽策略
    ? 敏感信號線(如傳感器輸入)兩側包地,地孔間距≤20mil。

    ? 高頻信號層與電源層相鄰,利用層間電容濾波。

  2. 機械結構強化
    ? PCB邊緣加鋁合金邊框,抗振動能力提升2-3倍。

    ? 重量>10g的元件靠近固定點,振動位移減少60%。

  3. 信號隔離措施
    ? 模擬信號與數字信號分層走線,間距≥3倍線寬。

    ? 高頻時鐘線避免直角轉彎,采用45°斜切或圓弧。


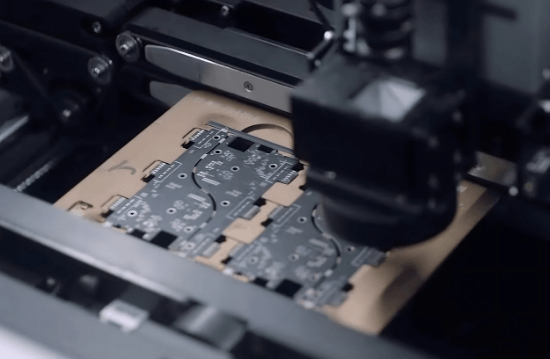

四、制造與測試要求

  1. 工藝參數
    ? 壓合溫度170-180℃,壓力300-400psi,固化時間≥90分鐘。

    ? 盲孔深度公差±0.02mm,避免層間錯位。

  2. 可靠性測試
    ? 高溫老化測試:-40℃~125℃循環500次,檢查線路完整性。

    ? 振動測試:5-2000Hz隨機振動,持續2小時無分層。
