電子設備不斷追求小型化、高性能化的當下，六層板設計中高密度元器件的布局沖突日益凸顯。尤其是 QFN（四方扁平無引腳）封裝等新型元器件的廣泛應用，對 PCB（印刷電路板）設計提出了更高要求。本文將為您詳細解析如何在六層板設計中規避高密度元器件布局沖突，特別是 QFN 封裝焊盤的設計要點。

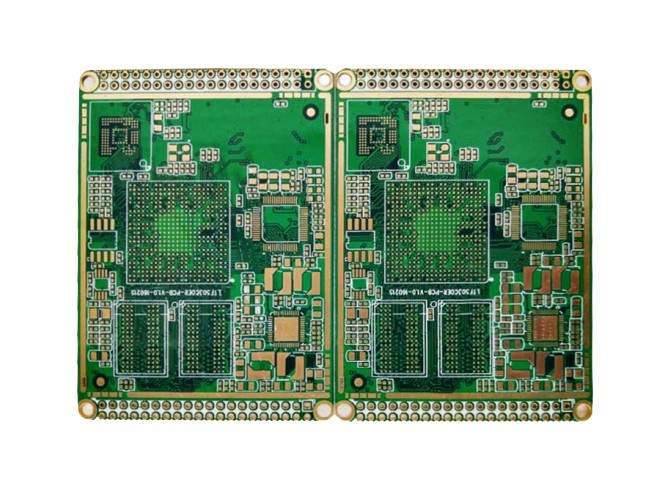

 整體布局規劃

 元器件分區布局

在六層板設計開始時，對元器件進行分區布局是避免沖突的第一步。將數字電路、模擬電路、高頻電路和大功率電路分別放置在不同的區域，能有效減少相互干擾和布局沖突。例如，把對干擾敏感的模擬電路放置在干擾源較少的區域，而將抗干擾能力強的數字電路安排在相對復雜的區域，確保各類電路在電氣性能和物理布局上的獨立性。

 關鍵元器件優先布局

對關鍵元器件（如 QFN 封裝的芯片等）優先進行布局，確保其周圍有足夠的空間用于布線。這些元器件往往需要復雜的布線網絡，提前布局有利于合理規劃布線通道，避免后續布線時出現擁擠和沖突。比如，將 QFN 封裝的芯片放置在板子的中心位置或相對開闊的區域，以便為其引腳的布線提供充足的空間。

 QFN 封裝焊盤設計要點

 優化焊盤尺寸與形狀

根據 QFN 封裝的具體參數，精確設計焊盤的尺寸和形狀。焊盤過大會導致與相鄰焊盤間距不足，增加短路風險；焊盤過小則會影響焊接質量。例如，對于芯片底部的中心焊盤（ thermal pad），要根據芯片的散熱要求和電氣性能要求，設計合適的尺寸，既要保證良好的散熱效果，又要確保與接地或電源層的可靠連接。

 合理設置焊盤間距

確保 QFN 封裝焊盤之間的間距足夠，防止焊點橋接和短路等缺陷。在高密度設計中，適當調整焊盤間距可以為后續的焊接和測試提供便利。例如，在滿足電氣性能的前提下，適當增大芯片引腳焊盤之間的間距，減少焊接時的難度和潛在問題。

 特殊焊盤設計

對于 QFN 封裝底部的中心焊盤，采用特殊的焊盤設計，如增加過孔或開設散熱孔。這不僅能有效散熱，還能增強焊接強度。例如，在中心焊盤上設計多個散熱過孔，使其與內部的接地層或電源層相連，既實現了良好的散熱效果，又增強了焊點的機械強度。

 布線策略優化

 高速信號布線規劃

在六層板設計中，合理規劃高速信號的布線路徑，使其遠離干擾源（如大電流、高電壓線路）和敏感元件。高速信號線應盡量短且直，減少過孔數量，降低信號傳輸損耗和電磁干擾。例如，將高速信號布線安排在靠近地層的信號層，并使用屏蔽地線（guard traces）進行保護，提高信號的完整性和抗干擾能力。

 電源與地線網絡規劃

優化電源和地線網絡的布局，確保電源分配系統的穩定性和可靠性。采用星型或網狀電源分配網絡，減少電源線阻抗和電壓降。例如，在六層板設計中，將電源層和地層相鄰放置，并使用大面積的鋪銅，形成良好的電源和地回路，降低電源噪聲和電磁干擾。

 散熱設計考慮

 增加散熱過孔

在 QFN 封裝焊盤周圍合理增加散熱過孔，將芯片產生的熱量快速傳導至六層板的內部和背面。散熱過孔的直徑和間距要根據芯片的散熱要求進行優化設計。例如，在芯片底部的中心焊盤周圍均勻分布多個散熱過孔，每個過孔的直徑控制在 0.3 - 0.5mm 之間，間距保持在 1 - 1.5mm 左右，以達到良好的散熱效果。

 連接散熱層

將散熱過孔與六層板內的散熱層或地層連接起來，形成有效的散熱回路。散熱層可以采用大面積的鋪銅或?qū)ｉT的散熱層設計，將熱量均勻地分散到整個電路板上。例如，將散熱過孔連接至六層板的中間接地層，利用地層良好的導熱性快速傳導熱量，降低芯片溫度。

 測試與驗證

 進行 DRC 和 DFM 檢查

在六層板設計完成后，利用 EDA（電子設計自動化）工具對設計進行徹底的 DRC（設計規則檢查）和 DFM（可制造性設計）檢查。重點檢查焊盤尺寸、間距、布線規則等是否符合設計要求和制造工藝標準。例如，檢查 QFN 封裝焊盤與相鄰焊盤之間的間距是否滿足最小安全距離，布線是否符合信號完整性要求等。

 進行熱性能測試

對六層板設計進行熱性能測試，模擬芯片在實際工作條件下的散熱情況。通過熱成像儀等設備，檢測芯片和焊盤的溫度分布，驗證散熱過孔和散熱層設計的有效性。例如，使用熱成像儀觀察芯片在高負荷工作時的溫度變化，根據測試結果調整散熱過孔的數量和分布，優化散熱設計。

 進行可制造性驗證

在實際生產前，與制造商合作進行可制造性驗證，確保設計的六層板能夠順利制造。制造商可以根據其工藝能力和設備條件，對設計提出改進建議，以提高產品的可制造性和可靠性。例如，制造商可能建議調整某些焊盤的形狀或尺寸，以適應其焊接設備的精度要求。
