PCB疊層設計制造工藝可行性考量

  • 2025-05-12 10:02:00
  • 瀏覽量:71

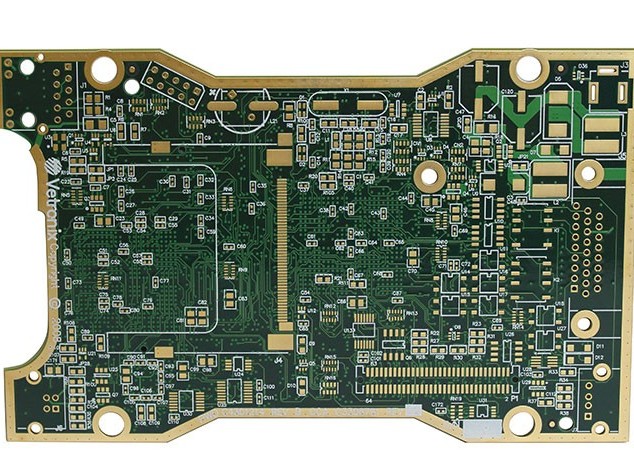

 一、層間對齊精度

在疊層設計時,必須確保各層之間的高精度對齊。我們在生產中采用先進的光學對位系統,能實現微米級的對位精度。在設計階段,建議客戶預留清晰準確的對位標記,這些標記在生產過程中將作為光學對位的重要參考,有效防止層間錯位,保證布線和過孔的準確性。



 二、最小線寬與間距

設計疊層時,要充分考慮 PCB 制造的最小線寬和間距要求。過小的線寬和間距會導致生產難度增加,容易出現短路、斷路等缺陷。我們的制造設備具備較高的分辨率和精度,但仍有其物理極限。一般建議信號線的最小線寬不小于 0.1mm,線間距不小于 0.1mm。對于高密度的六層板等復雜設計,我們會與客戶充分溝通,根據其設計要求和我們的工藝能力,找到最佳平衡點,確保既能實現高密度布線,又不會因線寬和間距過小而影響生產良率。


 三、過孔設計規范

過孔是 PCB 疊層設計中的重要元素,盲孔和埋孔技術在提高布線密度和信號完整性方面具有顯著優勢。然而,這些特殊過孔的制造工藝相對復雜。盲孔的深度一般不超過 0.25mm,而埋孔的加工則需要更高的精度和控制。我們的生產團隊擁有豐富的經驗,能夠精準控制鉆孔深度和位置,確保盲孔和埋孔的質量。同時,我們在設計審核階段,會仔細檢查客戶的過孔設計是否符合我們的工藝標準,如有必要,會提出優化建議,如適當調整過孔的尺寸或分布,以提高生產可行性。



 四、材料選擇與特性匹配

選擇合適的 PCB 材料是確保制造工藝可行性的基礎。不同的疊層結構和性能要求需要不同的材料來滿足。例如,對于高頻高速的六層板,通常會選用具有低介電常數和低損耗因子的材料,以減少信號傳輸損耗。我們與多家優質材料供應商建立了長期合作關系,能夠提供多種高性能材料。在設計疊層時,我們的工程師會根據客戶的性能指標和成本預算,推薦最適合的材料,并詳細說明其特性對制造工藝的影響,如材料的可加工性、熱膨脹系數等,助力客戶做出明智的選擇。



 五、制造公差控制

在疊層設計中,必須明確各項制造公差要求,包括尺寸公差、厚度公差等。我們的生產設備具備較高的精度和穩定性,能夠嚴格控制公差范圍。以六層板為例,我們能夠?qū)搴窆羁刂圃?±0.1mm 以內,確保疊層結構的穩定性和一致性。同時,我們會向客戶提供詳細的工藝能力說明,幫助他們了解我們的公差控制水平,以便在設計中合理設置公差要求,避免因公差設置不合理導致的生產問題。
