多層 PCB 布線規劃全攻略

  • 2025-05-09 09:24:00
  • 瀏覽量:84

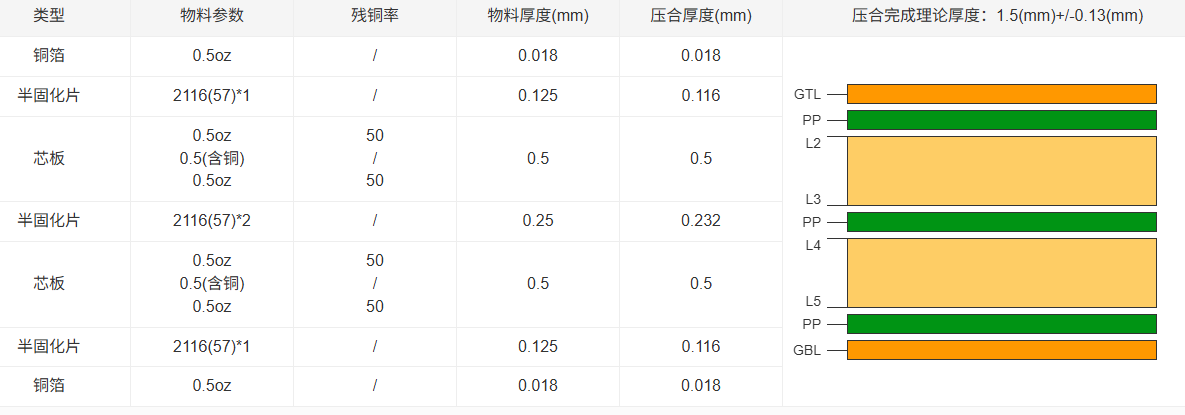

先說說層疊結構設計,這可是多層 PCB 布線規劃的基石。通常把信號層相鄰安排電源層或地層,這樣能有效降低電磁干擾,還能為信號回流提供低阻抗路徑。比如常見的六層板設計,第一層是頂層信號層,第二層是地層,第三層是電源層,第四層是電源或地層,第五層是底層信號層,第六層是地層。這樣的分層方式能讓電源和地層起到屏蔽作用,保障信號完整性。


電源和地線平面的規劃同樣不能馬虎。電源平面要保證電壓穩定供應,避免出現壓降過大或電源噪聲干擾信號的情況。一般是采用大面積鋪銅,把電源層緊挨地層排布,利用地層的低阻抗為電源回流提供良好通道。同時,多設置電源和地的過孔,方便不同層之間信號回流。


信號完整性也是重點,這關乎信號質量。布線時信號線要盡量短且直,減少傳輸延遲和電磁輻射。兩個元件之間的連線要是直線或圓弧,少用直角,避免信號反射。對于高速信號線,要控制好布線長度,按照信號的傳輸特性進行匹配,保證信號在傳輸過程中不會失真。


電磁兼容性也不能忽視。一方面要防止多層 PCB 自身產生的電磁干擾影響外界設備,另一方面要抵御外界電磁干擾??梢越o敏感的信號線加屏蔽罩,或者增加濾波電路。同時,合理設置 PCB 的邊框地,在邊框位置布置接地過孔,把電磁干擾泄漏的電磁能量導入地平面。


多層 PCB 布線規劃是一個系統工程,要綜合考慮層疊結構、電源地線平面、信號完整性、電磁兼容性等多方面因素,這樣才能設計出性能優良、穩定可靠的電子電路板。
