提升SMT焊接可靠性的策略與實踐
一、優化元器件選擇
選擇高質量、高可靠性的元器件是基礎。優先選用經過嚴格篩選和測試的元器件,確保其電氣性能、機械性能和耐環境性能符合要求。同時,關注元器件的封裝形式,選擇適合 SMT 工藝的封裝,如 QFP、BGA 等,避免因封裝問題導致焊接不良。
二、嚴格把控 PCB 設計
PCB 設計對焊接可靠性影響深遠。合理的線路布局、布線間距以及焊盤設計能有效減少焊接缺陷。例如,適當加寬電源和地線,降低線路阻抗和干擾;保持焊盤尺寸與元器件引腳匹配,確保良好的焊接接觸。此外,設置合適的阻焊層和過孔,避免焊錫流淌和短路。
三、精準的焊膏印刷與檢測
焊膏印刷是關鍵環節。要選用高品質焊膏,確保其活性、熔點和粘度適宜。印刷過程中,精確控制模板位置,調節刮刀壓力和速度,保證焊膏均勻、適量地印刷在焊盤上。印刷后,利用自動光學檢測(AOI)設備及時檢查焊膏的印刷質量,發現問題立即糾正。
四、精準的貼片操作

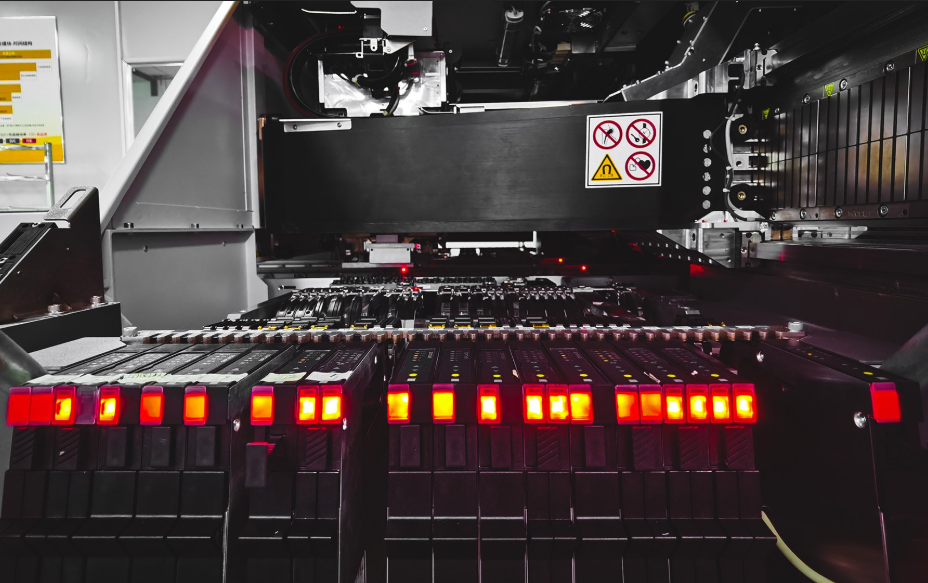

貼片精度直接影響焊接效果。貼片機要定期維護和校準,確保其精度符合工藝要求。同時,優化貼片參數,如貼片壓力、速度等,避免因操作不當導致元器件移位或損壞。在貼片過程中,加強監控,及時發現和處理異常情況。
五、優化回流焊工藝
回流焊是焊接的核心工藝。要根據不同的元器件和焊膏特性,制定合理的回流焊溫度曲線。在預熱區,緩慢升溫,去除焊膏中的溶劑和揮發性物質;在保溫區,使焊膏中的助焊劑充分活化,去除氧化層;在回流區,快速升溫至焊膏熔點以上,實現可靠焊接;在冷卻區,均勻冷卻,形成良好的焊點結晶。同時,加強回流焊設備的維護和校準,確保溫度控制的準確性。
六、加強清潔與防護
焊接后,對產品進行徹底清潔,去除殘留的助焊劑、焊渣等雜質,防止其腐蝕元器件和線路。根據產品使用環境,選擇合適的防護措施,如涂覆三防漆,防止產品受到潮濕、灰塵、鹽霧等環境影響。
七、嚴格的質量檢測與控制
建立完善的質量檢測體系,采用多種檢測手段相結合,如目視檢查、AOI 檢測、X 射線檢測、功能測試等,對產品進行全面檢測。對檢測出的焊接缺陷進行分類分析,找出原因并采取相應的改進措施,持續提升焊接質量。
