四層 PCB 作為電子制造的重要基礎，其制造工藝要求嚴格，涉及多個關鍵環節。以下是詳細的工藝要求及層間對準誤差的解決方案。

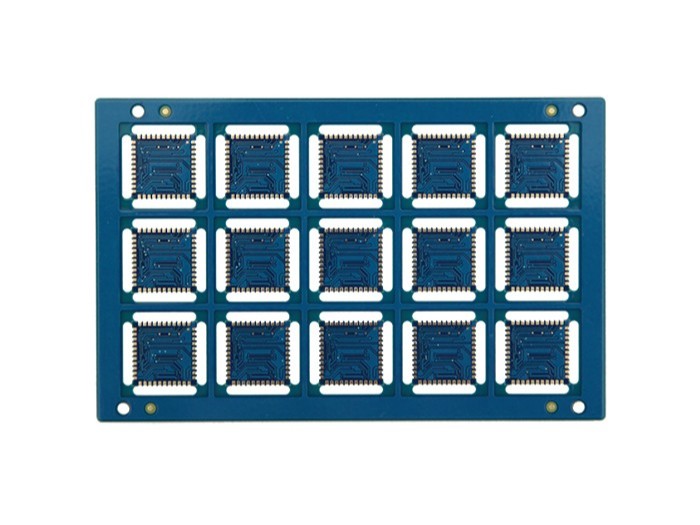

 四層 PCB 制造工藝要求

 設計要求

   層配置 ：需詳細定義每一層的信號功能，包括信號層、電源層和地層，合理規劃信號流向和電源分配，以減少信號干擾和電源阻抗。

   材料選擇 ：根據熱、機械和電氣要求選擇合適材料，介電層常用 FR-4，銅箔厚度一般為 1OZ，特殊需求可選 0.5OZ 或 2OZ。

 孔徑要求

   過孔 ：四層板最小過孔內徑 0.2mm、外徑 0.45mm，外徑極限 0.40mm。

   插件孔 ：孔壁有銅或無銅時，最小孔徑 0.5mm，公差 +0.13mm/-0.08mm。

   槽孔 ：孔壁有銅槽孔最小槽寬 0.5mm，公差 +0.13mm/-0.08mm；孔壁無銅槽孔最小槽寬 1.0mm，公差 ±0.2mm。

 線路制作要求

   線寬線距 ：四層板最小線寬線距為 0.09mm。2OZ 成品銅厚時，最小線寬線距為 0.20mm。印制導線寬度公差控制在 +/-20%。

   焊盤 ：最小焊盤邊距離線邊 0.127mm，最小 BGA 焊盤大小 0.25mm。

   其他 ：線圈板線寬線距要求 0.254mm，線圈被油墨覆蓋可做噴錫或沉金工藝，露銅則只能做沉金工藝。插件孔焊盤建議焊環 0.25mm，過小易破孔。V-CUT 板框線中心線距離導線邊線或銅皮不小于 0.4mm，CNC 板框線中心線距離導線邊線或銅皮不小于 0.3mm，內槽離焊盤 / 導線最小距離不小于 0.3mm。

 避免層間對準誤差的解決方案

 設計階段

   優化設計 ：合理設計層疊結構，使各層之間對稱且均衡，避免因設計不當導致的層間對準誤差。遵循設計規范，確保各層的圖形尺寸和位置精度，為后續制造提供準確依據。

 制造階段

   高精度設備 ：采用高精度的層壓設備，如自動光學對位系統和高精度層壓機，精確控制各層之間的對位精度。

   真空層壓技術 ：使用真空層壓技術，排除層間空氣，減少氣泡產生，增強層間結合力，提高產品的可靠性和穩定性。

   加強生產管控 ：制造過程中嚴格控制溫度、壓力和時間等工藝參數，防止材料變形和位移。生產前對原材料進行嚴格檢驗，確保其質量和尺寸精度符合要求。生產后對半成品和成品進行全面檢查，及時發現和糾正層間對準誤差問題。

 檢測與補償

   激光定位系統 ：利用激光定位系統對每層板進行精確對位，通過激光掃描或標記識別，將每層板的位置調整到最佳狀態，確保層間對準的準確性。

   真空對位技術 ：采用真空對位臺，在真空環境下利用氣流吸附和流動特性，使各層緊密貼合，減少外界干擾，提高對位精度。

   實時監測與補償系統 ：安裝實時監測設備，對層壓過程中的對位情況進行監測，一旦發現偏差，立即進行補償調整，確保層間對準精度。
