元件解析—磁珠原理詳解

  • 2025-05-06 15:28:00
  • 瀏覽量:171

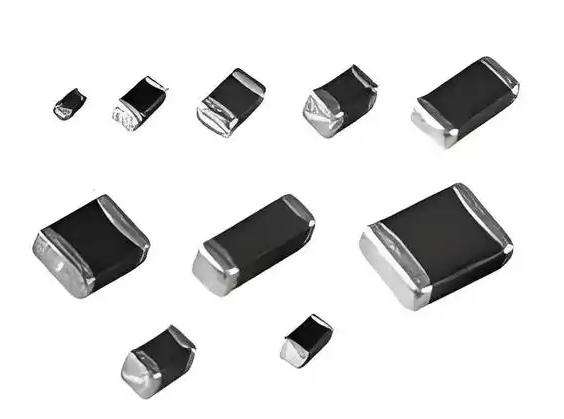

磁珠是一種常用于電子電路中的元件,其主要功能是抑制電磁干擾(EMI)。磁珠的核心組成部分是鐵氧體,這種材料具有獨特的磁性特性,可以有效地對高頻信號進行抑制和濾波。


鐵氧體是一種具有立方晶格結構的亞鐵磁性材料,常見的鐵氧體材料包括鐵鎂合金或鐵鎳合金。它的制造工藝類似于陶瓷,具備較高的機械強度和穩定性,外觀顏色通常為灰黑色。鐵氧體材料在電磁干擾濾波器中得到了廣泛應用,尤其是在抑制電磁干擾方面表現突出,許多廠商都專門生產用于此目的的鐵氧體材料。



鐵氧體材料的一個顯著特點是高頻損耗大,并且擁有較高的導磁率。在用于抑制電磁干擾時,這種材料的關鍵性能參數是復數形式的磁導率 μ 和飽和磁通密度 Bs。磁導率 μ 的實數部分決定了電感量,虛數部分則與損耗相關,并且會隨著頻率的升高而增大。因此,鐵氧體磁珠的等效電路可以視為由電感 L 和電阻 R 組成的串聯電路,其中電感 L 和電阻 R 都是頻率的函數。當導線穿過鐵氧體磁芯時,形成的阻抗會隨著頻率的升高而增加,但其工作原理在不同頻率下有所不同。



在低頻段,阻抗主要由電感的感抗構成,此時電阻 R 較小,鐵氧體的磁導率較高,使得電感量較大,起主要作用的是電感的感抗,能夠反射電磁干擾并抑制它。不過,此時磁芯的損耗較小,整體表現為低損耗、高 Q 特性的電感。這種電感容易產生諧振,因此在低頻段使用鐵氧體磁珠時,可能會出現干擾增強的情況。



在高頻段,阻抗主要由電阻成分構成。隨著頻率的升高,鐵氧體的磁導率降低,電感量減小,感抗成分也隨之減小。然而,磁芯的損耗增加,電阻成分顯著上升,導致總阻抗增加。當高頻信號通過鐵氧體磁珠時,電磁干擾會被吸收并轉化為熱能的形式耗散掉。



鐵氧體抑制元件在印制電路板、電源線和數據線上得到了廣泛應用。例如,在印制電路板的電源線入口處安裝鐵氧體抑制元件,可以有效濾除高頻干擾。鐵氧體磁環或磁珠專門用于抑制信號線和電源線上的高頻干擾和尖峰干擾,同時還具備吸收靜電放電脈沖干擾的能力。



磁珠的性能參數與自身的長度成正比,磁珠長度越長,抑制效果越明顯。這使得磁珠在實際應用中可以根據需要選擇合適的長度,以達到最佳的抑制效果。
