四層板層疊結構與電源/地平面設計關鍵要點
四層板的設計是較為常見且具有挑戰性的。合理的層疊結構與電源/地平面設計對電路板的性能起著至關重要的作用,以下將詳細介紹這方面的關鍵點及設計細節。

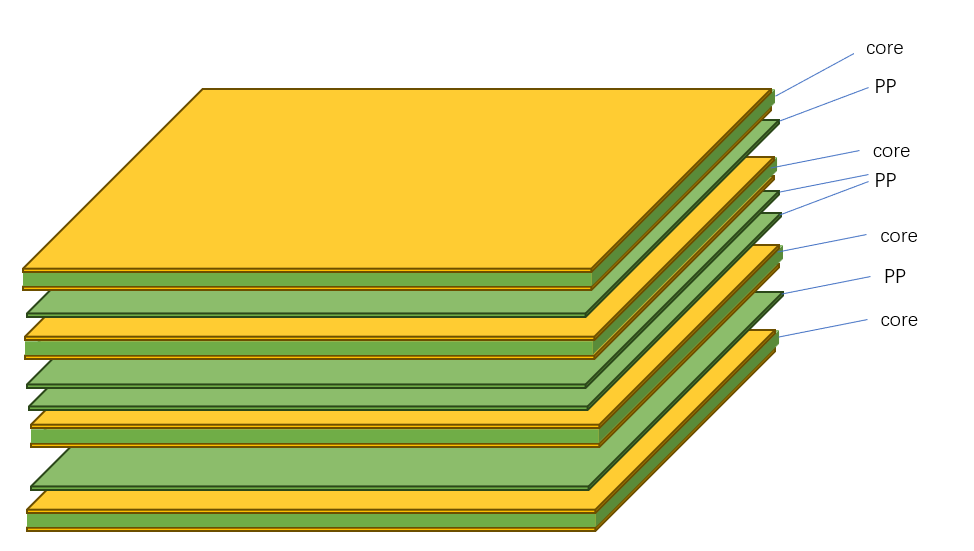

四層板經典疊層方式
通常采用 “信號 - 地 - 電源 - 信號” 這種經典疊層方式。最頂層為信號層,主要布置信號走線;接下來是地平面,它為信號提供一個穩定的參考電位。第三層是電源層,負責為電路提供所需的電力;最底層則是另一個信號層。采用這樣的疊層順序,能有效確保電源層與地平面緊密耦合。緊密耦合的好處在于可以降低電源噪聲,因?yàn)榈仄矫婧碗娫磳又g的距離近,能減小電源阻抗,從而減少電源傳輸過程中的噪聲干擾。同時,這樣的布局也有利于優化信號的回流路徑,信號在頂層走線時,回流信號可以方便地通過相鄰的地平面返回,避免回流路徑過長或迂回而產生電磁干擾等問題。
設計細節重點
電源層內縮 20H(H 為介質厚度)是一個重要的設計細節。這樣做主要是為了抑制邊緣輻射。因?yàn)殡娫磳舆吘壨ǔJ请姶鸥蓴_容易產生的區域,內縮可以將這些干擾源與外界隔離,減少電磁能量向外輻射,從而降低電磁干擾對周邊環境和其他電子設備的影響。同時,設計時還應注意避免跨分割走線??绶指钭呔€指的是信號線跨越電源層或地平面的不同分區,這會導致回流路徑不連續。當回流路徑不連續時,回流信號需要繞道尋找其他路徑返回,這就增加了回流路徑的長度和阻抗,容易引起信號的反射和電磁干擾,進而影響信號的完整性和電路的穩定性。因此,在設計過程中要合理規劃信號走線,確保信號線在同一個分區或相鄰連續的分區之間走線,保證回流路徑的連續性和低阻抗。
四層板的設計需要綜合考慮層疊結構和電源/地平面的布局與優化,通過采用經典疊層方式并注重細節處理,可以有效提升電路板的性能和可靠性。
