PCB布線優化:工程師降低制造成本的關鍵策略

  • 2025-04-28 10:36:00
  • 瀏覽量:97

工程師們致力于探索如何優化布線規則,以實現成本的有效降低,這對于提升產品的市場競爭力至關重要。



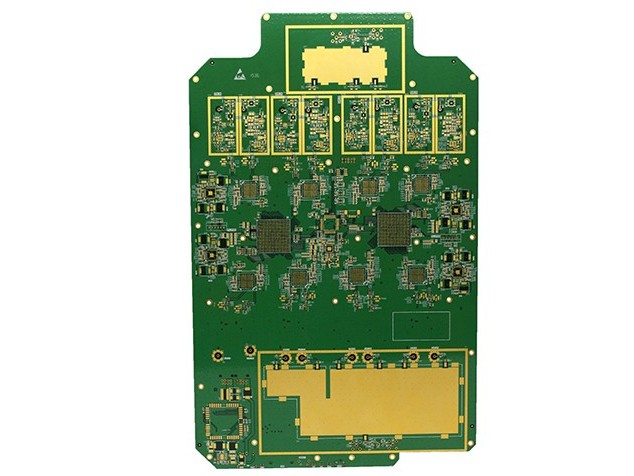

 一、優化布線策略

工程師可以通過優化布線策略來降低成本。首先,采用單面或多面布線的方式可以有效減少過孔(Vias)的使用量。同時,合理規劃布線路徑,避免長距離布線和復雜的交叉布線。例如,使用蛇形走線等方式來調整布線長度,以滿足信號的電氣特性要求,同時減少過孔的使用。


 二、減少過孔數量

過孔的使用會增加制造成本,因此,工程師應盡量減少過孔的數量。選擇合適的過孔類型,如盲孔(Blind Vias)和埋孔(Buried Vias),可以在一定程度上減少過孔的數量,從而降低制造成本。不過,需要注意的是,盲孔和埋孔的制造工藝相對復雜,成本也比通孔高,所以在選擇時要進行綜合考慮。



 三、優化元器件布局

元器件布局對布線規則和成本有著重要影響。工程師在布局元器件時,要盡量將相關功能的元器件集中放置,這樣可以縮短布線距離,減少所需的過孔數量。此外,選擇合適的元器件封裝形式也很關鍵。較小的封裝形式通常可以減少元器件之間的距離,從而降低過孔的需求量。例如,將電源管理相關的元器件與信號處理元器件分開,便于布線和后期的調試與維護。



 四、利用填充區域

填充區域的合理應用可以減少過孔的使用。在一些情況下,可以通過增大填充區域來替代過孔進行電源和地的連接。例如,在電源和地平面之間,適當增加填充區域的面積,可以減少對過孔的依賴,進而降低過孔的數量。




以一個典型的 PCB 設計案例為例,假設一個高速信號處理電路,初始設計中有大量的過孔用于信號連接。通過對布線策略的優化,采用多面布線和合理的布線路徑規劃,減少了過孔的使用量。同時,在元器件布局方面,將相關功能模塊集中放置,并選擇了較小的封裝形式,進一步降低了過孔的需求量。此外,還利用填充區域優化了電源和地的連接,最終成功減少了過孔的數量,降低了制造成本。


 材料選擇與成本平衡

在優化布線規則的同時,還要考慮材料的選擇與成本平衡。不同的 PCB 材料具有不同的特性和成本。FR-4 是一種常見的 PCB 材料,具有良好的機械強度、電氣性能和熱穩定性,且成本相對較低,適用于一般的電路設計。而對于高頻、高速的信號處理電路,可能需要選擇 Rogers 之類的高頻材料,以確保信號的完整性。工程師需要根據電路的工作頻率、信號類型、功率要求等因素,選擇適合的材料,并進行性價比分析。



制造工藝與成本關系

了解 PCB 制造工藝與成本的關系對于優化布線規則也很重要。復雜的布線規則和過多的過孔會增加制造難度和成本。例如,高密度的過孔和細小的布線會要求更高的制造精度,從而增加制造成本。工程師在設計時要與制造商溝通,了解其制造能力和工藝限制,以便設計出符合制造要求且成本效益高的 PCB。
