四層板高速信號處理的實用指南

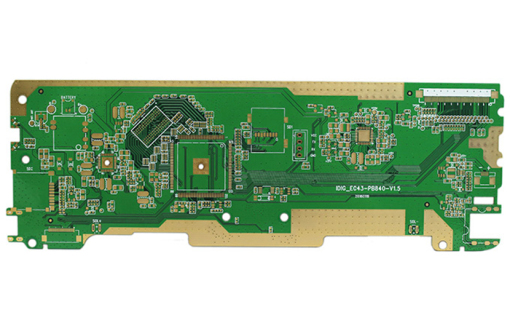

四層板因其良好的性能和成本效益而被廣泛應用于各種高速信號處理場景。處理高速信號時,信號完整性、阻抗匹配、電源與地設計等因素至關重要。本文將為基礎的高速信號處理方法,幫助工程師確保四層板在高速應用中的穩定性和可靠性。
一、信號完整性設計
(一)布線原則
- 最短路徑原則:高速信號線應盡可能短,以減少傳輸延遲和信號損耗。長布線會導致信號衰減和反射問題。
- 避免直角和銳角轉彎:使用 45° 斜角或圓弧轉彎,減少信號反射和串擾。
(二)阻抗匹配
- 特性阻抗計算:根據板材參數和布線幾何尺寸,計算信號線的特性阻抗。
- 匹配阻抗:通過調整線寬、線距和介質厚度,確保信號線的阻抗與驅動源和接收端匹配。常見的匹配阻抗值為 50Ω。
二、電源與地設計
(一)電源平面和地平面
- 完整的電源和地平面:提供穩定的電源和地參考,減少噪聲干擾。
- 多層電源和地平面:在四層板中,可以使用兩個內層作為電源和地平面,提高電源分配的穩定性。
(二)去耦電容
- 靠近電源引腳放置:減少電源噪聲,提高電源穩定性。
- 選擇合適的電容值:一般使用 0.1μF 至 1μF 的陶瓷電容。
三、過孔設計
(一)過孔類型
- 通孔(Through - Hole):貫穿整個 PCB,適用于連接所有層。
- 盲孔(Blind Via):只連接表面層和內部某一層。
- 埋孔(Buried Via):完全位于 PCB 內部,連接兩個內層。
(二)過孔尺寸
- 控制過孔尺寸:確保過孔的直徑和焊盤尺寸符合阻抗匹配要求。
- 推薦尺寸:鉆孔直徑一般為 0.3 - 0.5mm,焊盤直徑為 0.8 - 1.2mm。
四、高速信號處理的注意事項
(一)端接電阻
- 使用端接電阻:在高速信號線的源端或負載端添加端接電阻,以減少信號反射。
- 匹配阻抗:端接電阻的阻值應與信號線的特性阻抗匹配。
(二)信號完整性仿真
- 使用仿真工具:如 HyperLynx、SI9000 等,預測信號完整性問題。
- 優化設計:根據仿真結果調整布線、阻抗匹配和電源地設計。
(三)測試與驗證
- 時域反射計(TDR)測試:測量信號線的阻抗特性。
- 網絡分析儀測試:評估高速信號線的插入損耗和回波損耗。
在四層板高速信號處理中,關注信號完整性設計、電源與地設計、過孔設計等關鍵環節,可以有效提升電路的性能和可靠性。工程師應根據實際應用需求,靈活運用各種設計方法和工具,確保高速信號的穩定傳輸。
關鍵詞 :四層板;高速信號處理;信號完整性;阻抗匹配;電源與地設計
