PCB特殊工藝中金屬基板材料的優缺點分析
金屬基板材料作為一種特殊的工藝材料,因其獨特的性能特點,在特定應用場景下發揮著重要作用。本文將深入剖析金屬基板材料的優缺點,幫助工程師們更好地理解和選擇這種材料。

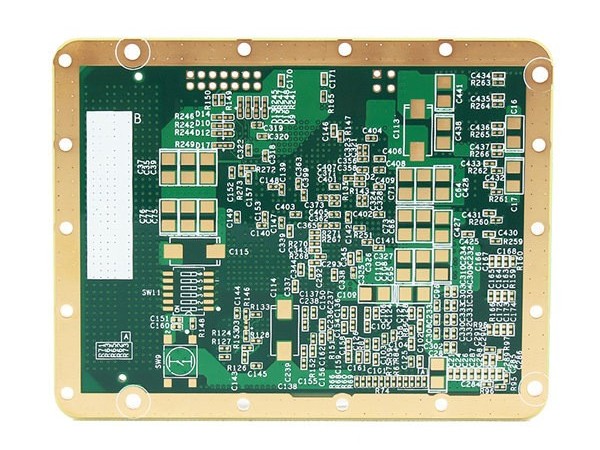

一、金屬基板材料的主要類型
常見的金屬基板材料主要包括鋁基板、銅基板、鐵基板等。鋁基板以金屬鋁為基材,表面覆蓋導熱絕緣層和銅箔;銅基板則以銅為基材,具有優異的導熱性和導電性;鐵基板通常用于一些對機械強度和磁性有要求的特殊場合。
二、金屬基板材料的優點
(一)卓越的散熱性能
金屬基板材料具有極高的熱導率,能迅速將熱量從發熱元件傳導至周圍環境,有效降低 PCB 的工作溫度。例如,鋁基板的導熱系數可達 1.0 - 2.5 W/(m?K),銅基板的導熱系數更高,約為 380 - 400 W/(m?K),在高功率 LED 照明、功率放大器等發熱較大的電子設備中,可顯著提高設備的運行穩定性和使用壽命。
(二)良好的機械強度
金屬基板材料具有較高的強度和硬度,能為 PCB 提供良好的機械支撐和保護,使其在惡劣的工作環境下(如振動、沖擊、高溫等)仍能保持結構完整性和電氣性能的穩定性。例如,在汽車電子控制單元、工業自動化設備等需要承受一定機械應力的場合,金屬基板可有效抵御外界環境對 PCB 的損害。
(三)優異的電磁屏蔽性能
金屬基板材料能夠有效地阻擋外界電磁干擾,同時減少自身電路對外部的電磁輻射,保證電子設備的電磁兼容性。在高頻高速電路、通信設備、計算機等對電磁屏蔽要求較高的領域,金屬基板可降低信號的誤碼率,提高設備的抗干擾能力和可靠性。
(四)尺寸穩定性好
在溫度變化時,金屬基板材料的熱膨脹系數相對較小,能有效減少因熱膨脹導致的 PCB 變形和元件位移問題,確保 PCB 在不同溫度環境下的尺寸精度和電氣性能的一致性。這對于一些對精度要求較高的電子產品,如精密儀器儀表、航空航天電子設備等,具有重要意義。
(五)加工性能良好
金屬基板材料易于機械加工,如切割、鉆孔、雕刻等,可根據設計要求快速加工成各種形狀和尺寸的 PCB。同時,其表面可進行多種處理,如氧化、電鍍等,以滿足不同的防護和裝飾需求。
三、金屬基板材料的缺點
(一)成本相對較高
與傳統的 FR - 4 等絕緣材料相比,金屬基板材料的價格通常較高。尤其是在一些對成本敏感的消費電子產品中,大規模使用金屬基板可能會導致產品成本顯著上升,影響市場競爭力。
(二)重量較大
金屬基板材料的密度較大,會使 PCB 和最終產品的重量增加。在一些對輕量化有嚴格要求的應用領域,如便攜式電子設備、無人機等,金屬基板的這一缺點可能限制其使用范圍。
(三)信號傳輸性能受限
金屬基板材料的介電常數相對較高,可能會對高頻信號的傳輸產生一定的影響,導致信號延遲、損耗和反射等問題。在超高速、超高頻的信號傳輸電路中,需要仔細評估和優化電路設計,以克服金屬基板對信號性能的不利影響。
(四)焊接難度較高
金屬基板材料的導熱性好,在焊接過程中熱量容易散失,導致焊接點難以達到理想的溫度,增加焊接難度。同時,金屬基板與焊料之間的潤濕性可能較差,需要使用特殊的助焊劑和焊接工藝,以確保焊接質量和可靠性。
(五)易腐蝕
金屬基板材料在某些惡劣環境下(如高濕度、高鹽度、酸性或堿性環境)容易發生腐蝕,影響其性能和壽命。需要采取適當?shù)姆雷o(hù)措施,如表面涂層、防腐處理等,以提高其耐腐蝕性。
四、金屬基板材料的應用場景及選擇建議
(一)高功率密度設備
在 LED 照明、功率放大器、電源模塊等高功率密度的電子設備中,金屬基板材料的卓越散熱性能是首選。例如,在大功率 LED 燈具中,鋁基板可有效散發 LED 芯片產生的熱量,確保其長期穩定工作。
(二)惡劣環境下的電子設備
對于需要在振動、沖擊、高溫、高濕度等惡劣環境下工作的電子設備,如汽車電子控制單元、工業自動化控制系統、航空航天電子設備等,金屬基板材料的機械強度和穩定性能夠提供可靠的保障。
(三)高頻高速電路
在通信設備、雷達系統、計算機高速信號處理等高頻高速電路中,金屬基板材料的電磁屏蔽性能可有效降低電磁干擾,保證信號的完整性和可靠性。但同時要注意優化電路設計,以減輕其對信號傳輸性能的影響。
(四)精密儀器儀表
在精密儀器儀表、醫療設備等領域,對 PCB 的尺寸精度和穩定性要求較高,金屬基板材料的尺寸穩定性優勢可滿足這一需求,確保測量和控制的準確性。
工程師在選擇金屬基板材料時,應綜合考慮設備的散熱要求、機械強度需求、電磁屏蔽要求、工作環境條件、成本預算以及信號傳輸性能等因素。通過權衡各種因素,確定是否使用金屬基板以及選擇具體的金屬基板類型,以實現電子設備的最佳性能和可靠性。
