在四層板設計中，過孔尺寸的選擇是工程師們重點關注的環節。合理的過孔尺寸不僅能確保電路性能，還能有效控制成本，實現設計的經濟性與可靠性平衡。本文將深入探討四層板過孔尺寸的經濟性選擇，特別是常規場景下 10/20Mil（鉆孔 / 焊盤）和高密度板中 8/18Mil 尺寸的應用，為工程師提供實用的設計參考。

 一、四層板過孔基礎與重要性

四層板的過孔作為不同層面信號、電源傳輸?shù)年P(guān)鍵通道，其尺寸設計影響著多個重要方面：一是電氣性能，過孔的阻抗、電流承載能力等與尺寸緊密關聯；二是機械強度，孔壁的可靠性及與周圍材料的結合力受尺寸影響；三是制造難度和成本，尺寸變化會改變生產工藝復雜度和材料利用率。

 二、常規場景的 10/20Mil 過孔選擇優勢

 （一）成本效益高

10/20Mil 的過孔尺寸在標準制造工藝中具有高成熟度。多數 PCB 制造廠商的設備參數、工藝流程都針對此類常規尺寸進行了優化。選擇 10/20Mil 過孔可降低加工難度，減少鉆孔、電鍍等環節的損耗與次品率，使生產成本得到有效控制。其材料利用率也較為理想，在保證電路板整體布局合理的情況下，能減少因過孔尺寸過大造成的銅箔與層疊材料浪費。

20Mil 的焊盤尺寸為周圍布線及元件安裝預留了充足空間，降低了生產中因焊盤過小導致的貼片精度要求和焊接難度，減少了返修成本。

 （二）電氣性能可靠

10Mil 的鉆孔配合 20Mil 焊盤，在四層板常規信號傳輸場景中能較好地滿足阻抗控制要求。對于常見的信號頻率范圍，其寄生電感、電容影響較小，可保證信號完整性，減少反射、串?dāng)_等信號問題。在電源傳輸方面，10Mil 的孔徑能夠承載常規電流強度，配合合適的電源層設計，可保障穩定的電力輸送，降低電壓降和過熱風險。

 （三）通用性強

在各類基礎電子設備、工業控制裝置、消費電子產品等常規應用場景的四層板設計中，10/20Mil 過孔尺寸具有較高的通用性。工程師可直接沿用過往設計經驗與相關標準規范，無需進行特殊工藝驗證與調整，縮短了設計周期，提高了項目推進效率。

 三、高密度板的 8/18Mil 過孔嘗試與考量

 （一）適應高密度布線需求

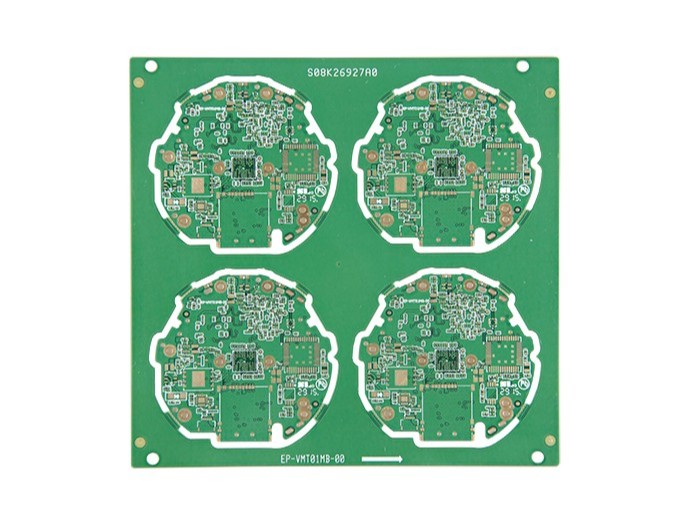

隨著電子產品小型化、高性能化趨勢，高密度四層板應用日益增多。8/18Mil 過孔尺寸可顯著提高布線密度，為更多細小元件和復雜電路布局提供空間。例如在智能手機、平板電腦等便攜設備的主板設計中，8Mil 鉆孔與 18Mil 焊盤能巧妙利用有限空間，實現復雜功能模塊的集成，滿足高集成度芯片、微小傳感器等元件的互聯需求。

 （二）成本控制與優化

盡管 8/18Mil 過孔的制造工藝相對復雜，如對鉆孔精度、電鍍均勻性要求更高，但通過優化設計與選擇合適制造商，可在一定程度上控制成本。在高密度場景下，更小過孔尺寸減少了材料用量，同時提高了電路板功能集成度，降低了整體產品對電路板面積的需求，從長期來看，對產品成本優化有積極作用。部分先進 PCB 制造廠商（如捷配 PCB）具備成熟的高密度過孔生產工藝，能有效平衡 8/18Mil 過孔的制造成本與質量，為工程師提供經濟可靠的選擇。

 （三）面臨的挑戰與解決方案

采用 8/18Mil 過孔會面臨一些挑戰，如生產中孔壁損傷風險增加、電鍍質量把控難度提升、阻抗控制精度要求更高。為應對這些挑戰，工程師需在設計階段充分考慮過孔的分布、與周邊布線及元件的間距，運用仿真軟件進行信號完整性、可制造性分析。同時，選擇經驗豐富的 PCB 制造商，借助其捷配工藝優勢與嚴格品質保障體系，如捷配 PCB 的高精度鉆孔設備、先進電鍍工藝和嚴格質量檢測流程，確保 8/18Mil 過孔在高密度四層板中的可靠應用。

 四、過孔尺寸選擇的綜合決策要點

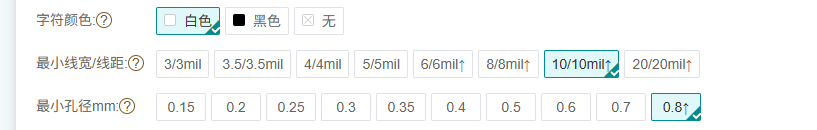

在決定四層板過孔尺寸時，工程師需綜合多方面因素：首先依據產品應用場景評估布線密度需求，明確是常規場景還是高密度場景；然后分析電氣性能指標，如信號頻率、電流大小等，以確定滿足要求的最小過孔尺寸；再結合成本預算，對比不同尺寸方案的制造成本、潛在返修成本與長期使用成本；同時考慮制造商的工藝能力，選擇適配設計要求的可靠制造合作伙伴。

總之，在四層板設計中，過孔尺寸的經濟性選擇是工程師們需謹慎權衡的關鍵環節。常規場景下 10/20Mil 過孔憑借高性價比、可靠性能與通用性成為優先選擇；而在高密度板應用中，嘗試 8/18Mil 過孔雖面臨挑戰，但通過科學設計與優質制造合作可實現小型化、高性能產品的經濟性生產。工程師應根據實際項目需求，靈活決策過孔尺寸，打造兼具性能與成本優勢的四層板電路系統。
