四層板設計中焊盤與過孔間距控制要點指南

  • 2025-04-23 10:06:00
  • 瀏覽量:192

四層板憑借其復雜布線與功能整合優勢被廣泛應用。而焊盤與過孔間距控制作為保障四層板性能穩定的核心環節,工程師們需精準把握,方能避免諸如介質擊穿等致命問題,確保電路可靠運行。


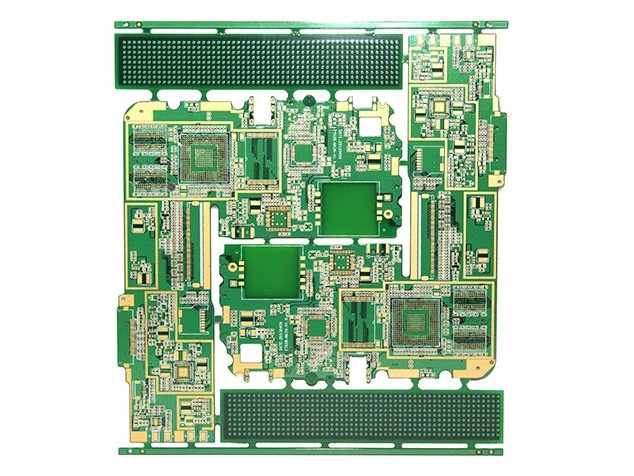

 一、四層板焊盤與過孔間距控制的核心原理

 (一)四層板結構簡述

四層板由上下兩層外層與中間兩層內層構成。外層主要用于元器件焊裝與部分信號線布設,內層則常用于電源、地線平面及信號線,各層通過過孔實現電氣互聯。



 (二)間距控制與電場分布的關聯

在外層焊盤與過孔間,電場強度分布受間距影響顯著。當間距過近,電場強度驟升,特別是在高電壓應用場景下,極易引發電介質擊穿,致使電路短路故障,損害產品性能與壽命。



 二、外層焊盤到過孔間距≥2 倍內層間距的設計規范詳解

 (一)設計規范緣由

設定外層焊盤到過孔間距≥2 倍內層間距,是經大量實驗與實踐驗證的可靠性準則。因外層直面元器件焊裝與高頻信號傳輸,面臨更復雜的電磁環境與機械應力,相較內層需預留更大安全邊際,保障電場均勻分布,削弱擊穿風險。



 (二)實際設計操作指南

  1. 精準測量與規劃

      在 PCB 設計軟件中,運用測量工具精確獲取內層過孔間距,依此為基準,以外層焊盤中心為圓心,按≥2 倍間距繪制定位輔助圈,確保過孔落點在外層焊盤安全區域之外。



  2. 布局與布線協同優化

      元器件布局時,充分預留外層焊盤與周邊過孔的合理間距,對于大功率、高壓器件,適度擴大該間距。布線時,避免信號線在焊盤與過孔間過度密集,降低電場集中風險。



 三、防止介質擊穿的綜合性設計策略

 (一)優化板材材料選擇

選用高擊穿場強的絕緣材料,如 FR - 4 高 Tg 材料,其具備更優異的介電性能與熱穩定性,能有效抵御電場與溫度雙重應力,提升介質抗擊穿能力。



 (二)過孔設計精細化

  1. 合理設置過孔尺寸與型式

      依電流大小與信號頻率,選用合適直徑的過孔。大電流通過的過孔,孔徑可適度增大,增強散熱與載流能力;高頻信號過孔,宜采用盲埋孔設計,縮減過孔Stub長度,降低信號反射與串?dāng)_,間接減小對周邊焊盤電場干擾。



  2. 過孔環焊盤尺寸匹配

      內層過孔環焊盤尺寸應與外層焊盤協調,避免內層焊盤過大,致使電場向外層過度擴散;亦防止過小,造成過孔連接可靠性差。



 (三)加強電場仿真分析

借助專業電磁仿真軟件(如 HyperLynx、CST 等),在設計階段模擬四層板電場分布。重點關注焊盤與過孔周邊電場強度峰值,依仿真結果迭代優化間距參數,做到事前精準把控,降低試錯成本。



 四、常見間距控制失誤與改進案例

 (一)案例一:高壓電路四層板設計

某高壓電源板設計,初期外層焊盤到過孔間距僅 1.2 倍內層間距。在耐壓測試中,頻繁出現介質擊穿短路。后經仿真復盤,發現焊盤與過孔間電場集中,擊穿絕緣介質。整改后,將間距擴至 2.5 倍內層間距,配合升級板材,擊穿故障徹底消除,產品穩定性大幅躍升。



 (二)案例二:高頻信號板布局優化

一通信基站高頻板,因布局緊湊,外層焊盤與過孔間距局促,投用后信號完整性欠佳,存在間歇性誤碼。深入排查后,發現過孔Stub效應與焊盤過近過孔耦合,導致信號反射與衰減。重新規劃布局,拉大焊盤與過孔間距至安全標準,優化布線,誤碼率顯著降低,傳輸性能恢復。



通過嚴守外層焊盤到過孔間距≥2 倍內層間距的設計紅線,融合材料升級、過孔精設、仿真預演等多維手段,工程師可為四層板筑牢介質絕緣防線,使其在復雜電子系統中穩定擔當重任。
