PCB設計中的屏蔽與隔離技術

  • 2025-04-22 11:07:00
  • 瀏覽量:486

如何在 PCB 設計中合理應用屏蔽和隔離技術,以減少電磁干擾(EMI)并提高設備的抗干擾能力,成為了工程師們關注的焦點。本文將深入探討 PCB 設計中的屏蔽與隔離技術,以及如何通過這些技術提升電磁兼容性。


 一、電磁干擾的來源與影響

電磁干擾主要來源于高速信號切換、高頻振蕩電路、大電流功率電路以及外部電磁場等。這些干擾可能導致信號傳輸錯誤、設備性能下降、甚至完全失效。



 二、屏蔽技術的應用

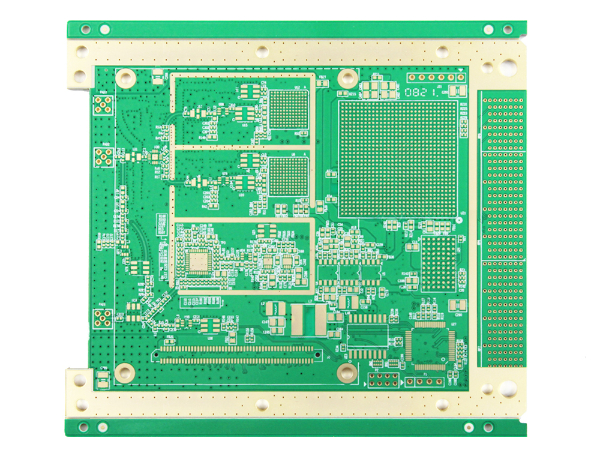

 1. 屏蔽罩的設計與安裝

- 材料選擇:常采用高導電性的金屬材料,如銅、鋁、或鍍金鋼片。銅具有優良的導電性和良好的屏蔽效果,適用于高頻電路;鋁質輕且易于加工,成本較低。例如,在射頻電路中,使用厚度為 0.2-0.3mm 的銅屏蔽罩可以有效衰減高頻電磁波。

- 結構設計:屏蔽罩應盡量完整,減少縫隙和開口。對于必須開孔的情況,孔徑應小于屏蔽頻率對應電磁波波長的 1/20,以減少泄漏。如在設計一個用于 1GHz 頻率的屏蔽罩時,開孔直徑應小于 1.5cm。

- 接地方式:單點接地可防止地環路電流,多點接地則能提供更穩定的屏蔽效果。在高頻應用中,多點接地更為有效。例如,對于一個 10GHz 的毫米波電路,沿屏蔽罩邊緣每間隔 5mm 進行一次接地,可以有效引導干擾電流入地。



 2. 屏蔽涂層的使用

- 導電涂料:如銀導電漆、銅導電漆等,可涂覆在 PCB 表面或塑料外殼內壁。銀導電漆的導電性能好,但成本較高;銅導電漆成本較低,但導電性和耐腐蝕性稍差。對于一些對成本敏感的低頻應用,使用銅導電漆可以提供基本的屏蔽效果。

- 導電膠帶與箔片:用于填補縫隙或作為臨時屏蔽措施。導電銅箔膠帶可粘貼在 PCB 的縫隙處,寬度應大于 1cm,以確保良好的導電性。



 三、隔離技術的實施

 1. 布局隔離

將不同功能模塊(如模擬電路、數字電路、功率電路)分區布置,拉開距離。模擬電路與數字電路之間應保持至少 2cm 的間距,以減少數字信號對模擬信號的干擾。在布局時將敏感電路(如低頻放大電路)放在中心位置,減少外部干擾的影響。



 2. 接地隔離

- 單點接地:適用于低頻電路(頻率低于 1MHz),所有設備和模塊的地線連接到公共接地點,防止地環路電流產生干擾。在音頻放大器電路中,所有組件的地線連接到一個公共接地端子,確保音頻信號的純凈。

- 多點接地:適用于高頻電路(頻率高于 10MHz),設備就近接地,縮短地線長度,降低接地阻抗。在射頻電路中,組件通過短而粗的地線直接連接到地平面,地線長度應小于信號波長的 1/20。



 3. 濾波隔離

在電源入口和信號線上安裝濾波器,抑制高頻干擾。無源濾波器(如 LC 濾波器)結構簡單,適用于低頻應用;有源濾波器(如基于運算放大器的濾波器)具有更好的濾波效果,適用于高頻和高精度要求的場合。例如,在開關電源的輸出端安裝 LC 濾波器,可以有效濾除高頻噪聲,提高電源質量。



 4. 變壓器隔離

利用變壓器的電磁感應原理實現電路之間的電氣隔離。變壓器隔離可以阻斷直流和低頻干擾,傳輸高頻信號。在數據采集系統中,使用隔離變壓器將傳感器信號與數據處理電路隔離,防止傳感器的共模干擾影響數據處理電路。



 四、屏蔽與隔離技術的結合

在復雜電路中,單一的屏蔽或隔離技術可能無法滿足電磁兼容性要求。例如,在一個包含高速數字電路、模擬電路和功率電路的通信設備中,可以采用以下組合策略:

- 使用屏蔽罩將高速數字電路與模擬電路隔離,屏蔽罩接地良好。

- 在模擬電路部分采用多點接地,數字電路部分采用單點接地,減少地線之間的相互干擾。

- 在電源線上安裝有源濾波器,抑制電源線上的高頻干擾。

- 對功率電路與信號電路之間使用光耦合器進行隔離,確保信號傳輸?shù)耐瑫r阻斷電氣連接。



 五、設計中的注意事項

- 散熱問題:屏蔽罩可能影響散熱,需設計散熱孔或結合散熱器。在大功率射頻功放的屏蔽罩上,開散熱孔時孔徑應小于 1mm,孔間距小于 2mm,以平衡散熱和屏蔽效果。

- 成本控制:根據電磁兼容性要求選擇經濟適用的屏蔽和隔離方案。對于一般的消費電子產品,使用導電銅箔膠帶和簡單的接地隔離可以滿足基本要求;而對于高端通信設備,可能需要采用復雜的多層屏蔽罩和多種隔離技術。

- 維護與測試:確保屏蔽和隔離結構便于設備的維護和測試。設計可拆卸的屏蔽罩,使用標準的濾波器接口,便于后續的維修和性能測試。


在 PCB 設計中,合理的屏蔽和隔離技術能夠有效提高電磁兼容性,減少電磁干擾。工程師們應根據具體的電路特性和電磁兼容性要求,靈活運用屏蔽罩、導電材料、接地策略、濾波器和變壓器等手段。在實際設計中,綜合考慮屏蔽與隔離技術,優化設計細節,平衡屏蔽效果、散熱性能和成本,才能打造出符合電磁兼容性標準的優質電子設備。
