PCB制造中元器件封裝形式與工藝適配性分析

  • 2025-04-19 10:58:00
  • 瀏覽量:279

在實際生產中,元器件的封裝形式是否與現有工藝相適配,成為了決定生產效率、產品質量以及成本控制的關鍵因素。本文將深入探討PCB制造中元器件封裝形式與工藝適配性的問題,分析常見封裝形式的特點及其對工藝的影響。



 一、引言

隨著電子技術的飛速發展,電子產品正朝著小型化、高性能化、多功能化的方向邁進。這一趨勢促使元器件封裝形式不斷創新,從傳統的DIP(雙列直插式封裝)到如今的QFP(四方扁平封裝)、BGA(球柵陣列封裝)、CSP(芯片級封裝)以及SIP(系統級封裝)等多種先進封裝形式。然而,每一種封裝形式都有其獨特的結構特點和工藝要求,只有當元器件的封裝形式與PCB制造工藝相適配時,才能確保生產的順利進行和產品的高質量交付。

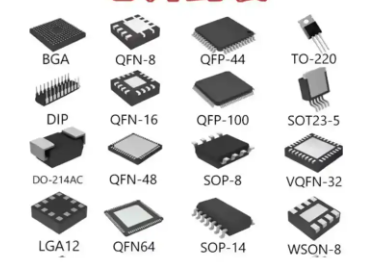

 二、常見元器件封裝形式及其特點

 (一)DIP(Dual In-line Package)雙列直插式封裝

DIP封裝是最傳統的封裝形式之一,其特點是元器件的引腳呈雙列排列,通常為插裝形式,需要在PCB上預先設計插孔。DIP封裝的元器件便于手工插裝和維修,但占用板面積較大,難以滿足現代電子產品小型化的需求。



 (二)SOT(Small Outline Transistor)小外形晶體管封裝

SOT封裝是一種常見的表面貼裝封裝形式,具有體積小、重量輕、散熱性能好等特點。其引腳呈鷗翼狀,適用于高頻、高壓、大電流等應用場景,廣泛應用于功率器件、晶體管等領域。



 (三)QFP(Quad Flat Package)四方扁平封裝

QFP封裝的元器件呈正方形或矩形,引腳從四個側面引出,具有較高的引腳密度。它適用于中等規模集成電路,如微控制器、存儲器等。但其引腳間距較小,對貼片精度和焊接工藝要求較高。



 (四)BGA(Ball Grid Array)球柵陣列封裝

BGA封裝是一種高密度封裝形式,其引腳以球形焊點陣列的形式分布在元器件底部。具有引腳數量多、布線密度高、散熱性能好等優點,適用于高性能處理器、FPGA等復雜電路芯片。然而,BGA封裝的焊接檢測和返修相對困難,對生產設備和工藝技術水平要求極高。



 (五)CSP(Chip Scale Package)芯片級封裝

CSP封裝的尺寸接近芯片本身大小,具有極高的集成度和小型化優勢。它通常采用倒裝芯片技術,焊點分布在芯片底部,能夠?qū)崿F(xiàn)高密度布線和良好的電氣性能。CSP封裝廣泛應用于移動電話、數碼相機等便攜式電子設備中,但其制造工藝復雜,成本較高。



 (六)SIP(System in Package)系統級封裝

SIP封裝是將多個不同功能的芯片和元器件集成在一個封裝體內,形成一個完整的系統。它能夠?qū)崿F(xiàn)高度集成化和小型化,提高系統的性能和可靠性。SIP封裝適用于各種復雜的電子系統,如智能手機、平板電腦等,但其設計和制造工藝難度較大,需要綜合考慮電氣、熱、機械等多方面的因素。


 三、元器件封裝形式對PCB制造工藝的影響

 (一)對貼片工藝的影響

不同的封裝形式對貼片設備的精度和速度有著不同的要求。例如,QFP、BGA等封裝形式的引腳間距較小,需要高精度的貼片機進行貼裝,否則容易出現貼片偏移、引腳翹曲等問題。而DIP封裝的元器件則適合手工插裝或低精度貼片設備。此外,一些特殊封裝形式如CSP、SIP等,由于其尺寸小、重量輕,在貼片過程中容易受到靜電、氣流等因素的影響,需要采取特殊的貼片工藝參數和防靜電措施。



 (二)對焊接工藝的影響

元器件封裝形式直接影響焊接工藝的選擇和焊接質量的控制。對于表面貼裝元器件,通常采用回流焊接工藝。而不同的封裝形式對回流焊接的溫度曲線、焊接時間等參數要求各異。例如,BGA封裝由于其焊點位于元器件底部,熱量傳遞和焊接難度較大,需要優化回流焊接溫度曲線,確保焊點能夠充分熔化和潤濕。同時,BGA封裝的焊接檢測難度較高,需要借助X射線檢測等無損檢測手段來評估焊接質量。而DIP封裝元器件則通常采用波峰焊接工藝,其焊接參數也需要根據元器件的特性和PCB設計進行調整。



 (三)對檢測工藝的影響

元器件封裝形式的復雜程度對檢測工藝提出了不同的挑戰。對于引腳間距較小的封裝形式如QFP、BGA等,傳統的目視檢查和電氣測試方法難以滿足檢測要求,需要采用自動光學檢測(AOI)、自動X射線檢測(AXI)等先進的檢測技術。AOI能夠通過光學成像和圖像處理技術,快速檢測元器件的貼片位置、引腳共面性、焊接外觀等缺陷;AXI則可以穿透元器件封裝,檢測內部焊點的質量,如虛焊、短路、焊點空洞等。而對于一些高密度封裝形式如SIP,由于其內部結構復雜,檢測難度更大,需要綜合運用多種檢測手段,如超聲掃描、切片分析等,以全面評估產品質量。



 (四)對清洗工藝的影響

在PCB制造過程中,清洗工藝是為了去除焊接殘留物、助焊劑等污染物,提高產品的可靠性和穩定性。不同的封裝形式對清洗工藝的要求也有所不同。例如,對于一些低矮封裝的元器件如SOT、QFP等,清洗液的噴射壓力和流量需要精確控制,以避免對元器件造成損害;而對于BGA、CSP等封裝形式,由于其底部間隙較小,清洗液的滲透和殘留問題需要特別關注,需要選擇合適的清洗劑和清洗工藝參數,確保清洗效果的同時不影響元器件的性能。




四、如何確保元器件封裝形式與現有工藝的適配性

 (一)在設計階段充分考慮工藝因素

在PCB設計階段,設計工程師應與工藝工程師緊密合作,充分考慮元器件封裝形式對制造工藝的影響。根據現有生產設備和工藝能力,選擇合適的元器件封裝形式,并進行合理的布局和布線設計。例如,對于引腳間距較小的封裝形式,應適當增加元器件之間的間距,以便于貼片和焊接;對于BGA封裝,應在PCB上設計合適的焊盤尺寸和布局,確保焊接質量。同時,利用CAD軟件的可制造性設計(DFM)分析功能,對設計進行工藝性評估和優化,提前發現和解決潛在的工藝問題。



 (二)對新封裝形式進行工藝驗證和評估

在引入新的元器件封裝形式之前,企業應進行充分的工藝驗證和評估。通過小批量試生產,收集數據并分析新封裝形式在貼片、焊接、檢測、清洗等各個環節中的工藝表現,評估其與現有工藝的適配性。根據驗證結果,對生產工藝參數進行調整和優化,如貼片壓力、焊接溫度曲線、檢測方法等,確保新封裝形式能夠在現有工藝條件下穩定生產出高質量的產品。必要時,可與元器件供應商溝通,要求其提供封裝形式的工藝指南和技術支持,共同解決工藝適配問題。



 (三)持續改進和優化工藝流程

電子制造工藝是一個不斷發展和優化的過程,企業應建立持續改進機制,定期對工藝流程進行評估和改進。隨著元器件封裝形式的不斷更新?lián)Q代,及時更新生產設備和檢測設備,提升工藝技術水平。例如,引入高精度貼片機、先進的回流焊爐、AOI/AXI檢測設備等,以適應更小尺寸、更高密度封裝形式的生產需求。同時,加強工藝人員的技術培訓和經驗交流,提高其對新工藝、新技術的掌握和應用能力,確保工藝流程的持續優化和改進。



 (四)加強與供應商的合作與溝通

元器件供應商是確保封裝形式適配性的重要合作伙伴。企業應與供應商建立緊密的合作關系,提前了解元器件的封裝形式、尺寸、材料特性等信息,以便在設計和生產階段做出合理的決策。在元器件采購合同中,明確封裝形式的規格和質量要求,要求供應商提供符合要求的元器件,并對元器件的封裝質量進行嚴格檢驗和篩選。同時,與供應商共同探討工藝改進和優化方案,推動元器件封裝形式與制造工藝的協同發展。


元器件封裝形式與PCB制造工藝的適配性是影響電子產品制造質量和效率的關鍵因素。通過在設計階段充分考慮工藝因素、對新封裝形式進行工藝驗證和評估、持續改進工藝流程以及加強與供應商的合作與溝通,企業可以有效確保元器件封裝形式與現有工藝的適配性,提高生產效率和產品質量,降低生產成本,增強市場競爭力。在未來的發展中,電子制造企業應密切關注元器件封裝技術的發展趨勢,不斷提升自身的工藝技術水平和創新能力,以適應不斷變化的市場需求。
