四層PCB層間對準度偏差的后果與控制策略
一、層間對準度偏差的嚴重后果
1. 電氣性能劣化
當四層PCB的層間線路或通孔出現對準偏差時,會導致信號傳輸路徑錯位,引發線路短路、斷路等問題,破壞信號完整性(如阻抗突變、串?dāng)_增加)。例如,高速信號層與參考層錯位可能使電磁干擾(EMI)顯著增強,影響高頻電路穩定性。
2. 通孔可靠性降低
通孔是連接各層的關鍵結構。若對準度偏差導致孔壁粗糙或孔位偏移,可能引發銅層斷裂、孔內殘留雜質等問題,影響電流傳輸效率,甚至因熱應力導致長期失效。
3. 制造成本與效率損失
偏差超標的PCB需返工或報廢,增加材料和人工成本。據網頁1案例,層壓或鉆孔環節的偏差可能使良率下降30%以上,直接影響企業利潤。
二、層間對準度的核心控制方法
1. 工藝優化與技術升級
- 高精度光學對位系統:采用微米級光學定位技術(如激光對位或X射線靶標),實時監測層間基準標記,確保疊層精度≤20μm。
- 層壓參數控制:優化預浸料流膠量、溫度及壓力,減少因材料變形導致的層間錯位。例如,通過固化曲線調整避免樹脂分布不均。
2. 智能化生產與檢測
- AOI自動光學檢測:在內層線路制作后,通過AOI設備掃描線路缺陷,提前攔截不良品,避免誤差累積到后續工序。
- MES系統實時監控:集成制造執行系統(MES),動態采集鉆孔、蝕刻等環節數據,結合AI算法預測偏差趨勢,自動調整工藝參數。
3. 材料與設備管理
- 基材質量控制:選用低收縮率、高穩定性的FR-4或高頻板材,減少熱膨脹系數(CTE)差異導致的變形。

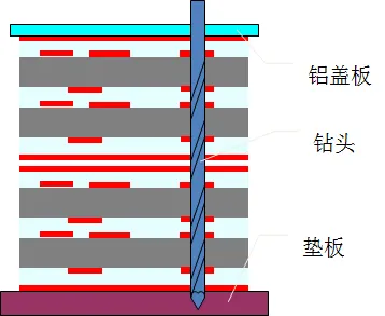

- 精密鉆孔設備:采用高轉速鉆頭與激光鉆孔技術,結合真空吸附固定板材,確??孜痪龋ㄈ缈讖狡睢堋?.05mm)。
4. 工藝冗余設計
- 雙靶標定位技術:在每層線路中同時設置鐳射靶標與X射線靶標,通過二者的互補定位減少累積誤差(專利技術方案)。
- 動態補償機制:根據實時檢測數據,調整后續層的圖形補償值,抵消前序工序的微小偏差。
三、行業實踐與效果驗證
以某PCB企業為例,通過引入光學對位系統與MES管控,四層板的層間對準偏差從50μm降至15μm,良率提升25%。同時,結合AOI全檢后,內層線路缺陷率降低至0.3%以下。
通過上述策略,企業可顯著提升四層PCB的制造質量與可靠性,降低生產成本,滿足5G通信、汽車電子等領域?qū)Ω呙芏入娐钒宓膰?yán)苛需求。
