四層板盲埋孔技術在高密度互連場景下的應用與優化

  • 2025-04-18 15:07:00
  • 瀏覽量:123

在現代電子設計中,高密度互連(HDI)技術因能有效提升電路性能、縮小產品尺寸而被廣泛應用,而盲埋孔技術作為 HDI 的關鍵工藝之一,在四層板設計中發揮著重要作用,可顯著減少過孔寄生效應,但同時也需權衡成本與工藝復雜度,本文將深入探討這一技術的優化應用,助力設計人員解決實際難題。


一、四層板盲埋孔技術的優勢

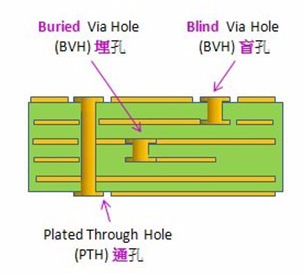

盲埋孔是指位于 PCB 內層之間或表層與內層之間,且不在電路板邊緣的過孔。在高密度互連場景下,盲埋孔技術的優勢尤為突出:一是能減少過孔的寄生電容與電感效應,從而降低信號傳輸延遲與損耗,提升信號完整性,這對高速信號傳輸尤為重要;二是可優化電路板空間利用率,相比傳統通孔,盲埋孔無需貫穿整個板厚,為布線提供了更多空間,有利于實現復雜電路的高密度布線,滿足小型化電子設備的設計需求。


二、成本與工藝復雜度分析

盲埋孔技術的實現需要在 PCB 制造過程中增加額外的工藝步驟,如激光鉆孔、精細鍍銅等,這無疑會提高生產成本,通常比傳統通孔工藝成本高出約 20% - 50%。從工藝復雜度來看,盲埋孔的加工精度要求極高,孔徑尺寸一般在 0.15mm - 0.3mm 之間,且對孔壁粗糙度、鍍層厚度均勻性等都有嚴格控制標準,稍有偏差就可能導致孔壁銅層脫落、短路等質量問題,對生產設備和工藝控制水平提出了嚴峻挑戰。


三、優化策略

為合理應用盲埋孔技術,在設計階段應充分權衡成本與性能需求,通過優化布線規劃,盡量減少不必要的盲埋孔數量,同時可采用混合過孔技術,即在關鍵信號路徑使用盲埋孔,而在非關鍵區域使用傳統通孔,以平衡成本與工藝復雜度。制造企業則需持續提升工藝水平,引入先進的激光鉆孔設備和高精度鍍銅工藝,加強生產過程中的質量檢測與管控,提高盲埋孔的一次性合格率,降低生產成本。

總之,四層板盲埋孔技術在高密度互連場景下具有顯著優勢,盡管面臨成本與工藝復雜度的挑戰,但通過設計與制造環節的協同優化,可充分發揮其技術潛力,為電子設備的小型化、高性能化提供有力支持。
