四層板經典疊層方案:信號-地-電源-信號結構優化指南

  • 2025-04-17 11:18:00
  • 瀏覽量:156

“信號-地-電源-信號”結構因其出色的高速信號完整性表現和噪聲抑制能力,成為行業內的首選方案。本文將深入探討這一疊層方案的設計原理、優化技巧以及實際應用中的注意事項,幫助您打造高效、穩定的電路系統。



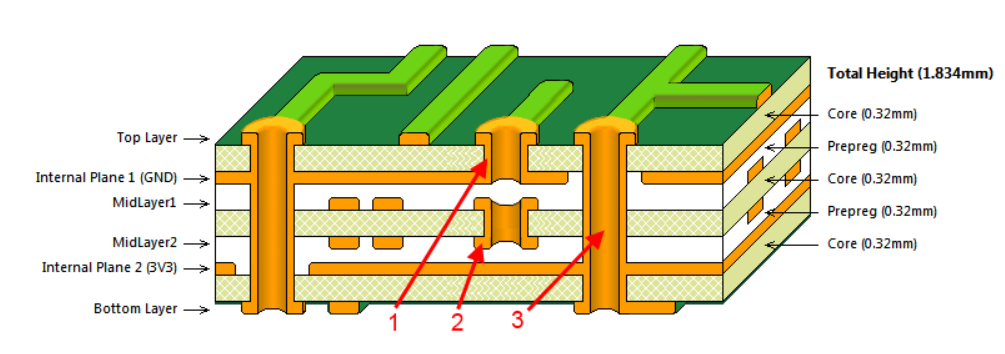

 四層板經典疊層方案的核心優勢

1. 高速信號回流路徑完整

   在“信號-地-電源-信號”結構中,地層緊鄰信號層,確保了高速信號的回流路徑短且連續。這種設計減少了信號傳輸中的阻抗不匹配問題,有效降低了反射和串?dāng)_。



2. 降低噪聲干擾

   地層作為信號層的屏蔽層,能夠有效隔離電源層和信號層之間的噪聲干擾。同時,電源層與地層之間的低阻抗分布電容,進一步穩定了電源電壓,減少了電源噪聲。



3. 優化電源完整性

   電源層與地層之間的緊密耦合設計,確保了電源分配系統的穩定性。這種結構特別適合高密度電源引腳的芯片,能夠有效減少電源分配網絡的阻抗。


 如何優化四層板疊層設計

1. 控制層間距離

   盡量減小信號層與地層之間的距離,通常建議將信號層與地層的間距控制在3-5mil范圍內。這種設計可以進一步縮短信號回流路徑,降低串?dāng)_。



2. 合理規劃電源層

   電源層應盡量靠近地層,以減少電源分配網絡的阻抗。同時,建議在電源層與地層之間添加去耦電容,以抑制高頻噪聲。



3. 避免信號層之間的直接耦合

   信號層之間應通過地層或電源層隔離,避免信號層之間的直接耦合,從而減少層間串?dāng)_。



 實際應用中的注意事項

- 高速信號布線:高速信號應盡量在靠近地層的信號層布線,避免跨越電源層。

- 電源分割設計:在多電源系統中,確保電源層的分割設計合理,避免電源之間的相互干擾。

- 過孔設計:過孔應盡量靠近信號源和負載,減少過孔引入的阻抗不匹配問題。


“信號-地-電源-信號”結構是四層板的經典疊層方案,能夠有效確保高速信號的回流路徑完整,降低噪聲干擾,并優化電源完整性。通過合理控制層間距離、優化電源層設計以及注意實際布線細節,可以進一步提升電路系統的性能和穩定性。
