天天日日天天干,日本不卡 在线视频,成品网站1688入口,日本一线产区和韩国二线,999色,精品久久久久久中蜜乳樱桃,www.女人本色,手机看片1204,手机在线看不卡的,色逼999,久久精品在线观看,亚洲综合精品八区,国产精品一区二区在线观看,色综合网不卡,九色蝌蚪自拍精选,99夜夜操www,91日本在线观看亚洲精品

一、噴錫溫度與錫層厚度的關(guān)系

在PCB的熱風(fēng)整平（HASL）工藝中，噴錫溫度是影響錫層厚度的關(guān)鍵因素之一。噴錫溫度通?？刂圃?60-280℃之間，這個溫度范圍既能保證焊料的良好流動性，又能避免因溫度過高導(dǎo)致的焊料氧化和銅的過度溶解。

1. 溫度對錫層厚度的影響

   - 當(dāng)噴錫溫度較高時，焊料的流動性增強(qiáng)，更容易在PCB表面形成均勻的涂層，但過高的溫度可能導(dǎo)致焊料氧化，影響涂層質(zhì)量。

   - 溫度過低時，焊料的流動性較差，可能導(dǎo)致涂層不均勻，甚至出現(xiàn)焊料堆積或覆蓋不完全的現(xiàn)象。

2. 錫層厚度的控制范圍

   - HASL工藝中，錫層厚度通?？刂圃?-40μm之間，具體厚度取決于PCB的應(yīng)用需求。例如，通孔插裝技術(shù)（THT）通常需要較厚的錫層（5-7μm），而表面貼裝技術(shù)（SMT）則要求較薄的錫層（3-5μm）。

3. 其他影響因素

   - 除了溫度，熱風(fēng)刀的壓力、角度和流速也會顯著影響錫層厚度。熱風(fēng)刀壓力越大，焊料涂層越薄；角度和流速的調(diào)整則可以改善涂層的均勻性。

 二、有鉛與無鉛合金的流動性差異

在HASL工藝中，有鉛合金（如Sn63/Pb37）和無鉛合金（如Sn/Ag/Cu）的流動性差異顯著，這直接影響了錫層的形成和厚度控制。

1. 有鉛合金的特性

   - 有鉛合金（如Sn63/Pb37）具有較低的熔點（183℃）和良好的流動性，能夠在較低溫度下形成均勻的涂層。

   - 由于其流動性較好，有鉛合金在熱風(fēng)整平過程中更容易覆蓋復(fù)雜的PCB表面，形成平整的涂層。

2. 無鉛合金的特性

   - 無鉛合金（如Sn/Ag/Cu）的熔點較高，流動性較差，因此需要更高的噴錫溫度（通常在260-280℃）。

   - 無鉛合金的流動性和潤濕性較差，可能導(dǎo)致涂層不均勻或表面粗糙，這對工藝參數(shù)的控制提出了更高的要求。

3. 環(huán)保與工藝選擇

   - 有鉛合金雖然焊接性能優(yōu)良，但不符合RoHS環(huán)保法規(guī)，逐漸被無鉛合金取代。

   - 無鉛合金雖然環(huán)保，但其較高的工藝要求和較差的流動性需要通過優(yōu)化工藝參數(shù)來克服。

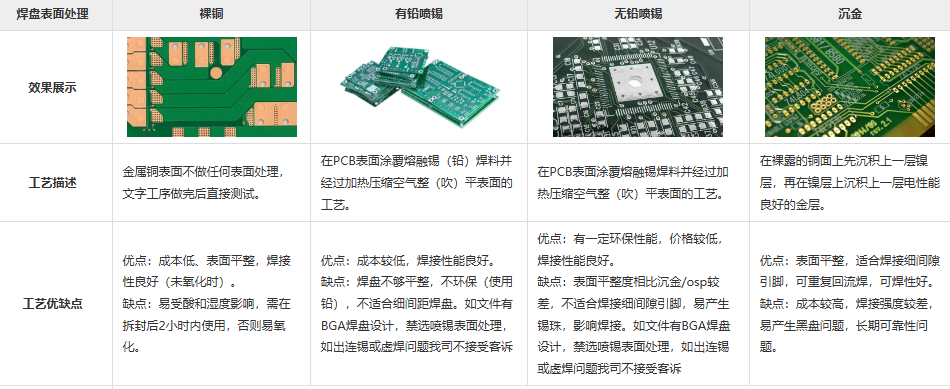

 三、HASL工藝的應(yīng)用與注意事項

1. 應(yīng)用場景

   - HASL工藝因其成本低廉、焊接性能優(yōu)良，廣泛應(yīng)用于醫(yī)療、軍工、航空航天等領(lǐng)域。

   - 但對于高密度互連（HDI）PCB或細(xì)間距元件，HASL工藝可能因表面平整度不足而不適用。

2. 注意事項

   - 在噴錫過程中，需定期檢查焊料的成分比例，確保其符合工藝要求。

   - 高溫處理可能導(dǎo)致PCB翹曲或分層，因此需要嚴(yán)格控制工藝參數(shù)。

通過優(yōu)化噴錫溫度、合金成分和工藝參數(shù)，可以有效控制錫層厚度，提升HASL工藝的可靠性和適用性。
