四層板EMI/RFI抑制技術:屏蔽過孔與地平面縫合策略
在現代電子設計中,PCB四層板的電磁干擾(EMI)和射頻干擾(RFI)抑制是確保設備性能和可靠性的重要環節。本文將深入探討四層板EMI/RFI抑制技術,包括屏蔽過孔與地平面縫合策略,幫助工程師有效管理電磁干擾,提升設計質量。
一、屏蔽過孔布局
(一)屏蔽過孔的原理
屏蔽過孔通過在PCB的關鍵區域布置過孔,形成屏蔽效果,減少電磁干擾。其原理是利用過孔的導電性,將電磁波反射或吸收,從而減少其對其他元件和信號的影響。
(二)屏蔽過孔的作用

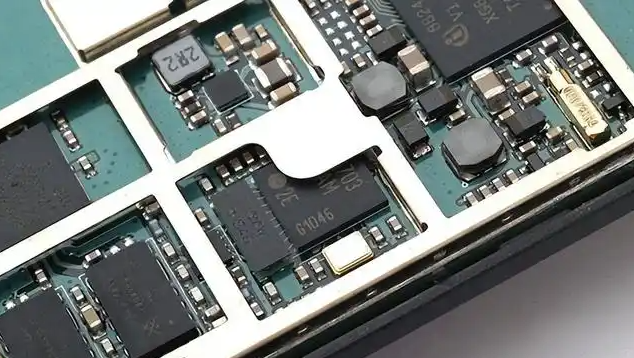

屏蔽過孔可以有效減少電磁干擾,特別是在高頻模塊周圍加裝金屬屏蔽罩,抑制輻射。通過在高頻模塊周圍布置屏蔽過孔,可以確保屏蔽效果,減少電磁泄漏。
(三)屏蔽過孔的布局優化
在高頻模塊周圍布置屏蔽過孔,確保屏蔽效果。同時,屏蔽過孔應盡量靠近模塊,以減少電磁泄漏。屏蔽過孔的間距應根據需要屏蔽的最高頻率來確定,通常建議間距為波長的1/10或更小。
(四)屏蔽過孔與高頻信號的協同設計
在高速信號周圍使用保護走線或接地過孔,可以有效減少電磁干擾。通過在信號線旁邊布置屏蔽過孔,可以形成屏蔽效果,減少信號之間的串?dāng)_。
二、地平面縫合策略
(一)地平面縫合的原理
地平面縫合通過在PCB的邊緣或特定區域布置過孔,將頂層和底層的地平面拼接起來,形成一個完整的地平面。這種設計有助于減少地平面的不連續性,從而降低電磁干擾(EMI)。
(二)地平面縫合的作用
地平面縫合可以改善PCB的EMI/EMC特性,通過在PCB周邊全縫合過孔,有助于形成一個鎖定的法拉第籠,大幅削減降低FCC合規要求的所有諧波。
(三)地平面縫合的間距與布局
縫合孔的間距取決于它們必須抑制的頻率和合同制造商的能力。如果應用需要非常緊密的過孔間距,可以在第一行內放置第二行接地過孔。放置一個與電路板形狀大致相同的銅平面,但其尺寸比電路板輪廓小百分之幾英寸,使用稱為3H規則的經驗法則,使任何信號層與最近的接地層保持三倍電介質厚度的距離。
(四)地平面縫合與EMI/EMC的關聯
通過用多個過孔拼接頂層和底層的兩個地平面,整個PCB形成一個鎖定的法拉第籠,大幅削減降低FCC合規要求的所有諧波。這種方法有助于控制雜散發射,并確保PCB的外邊緣僅包含接地形狀,而所有其他銅線都保留在內部,遠離邊緣。
三、EMI/RFI抑制的綜合策略
(一)減少走線電阻和寄生電感
走線的直流電阻和寄生電感是電源噪聲的主要來源之一。為了減少這些因素的影響,可以采取以下措施:
1. 增加走線寬度:增加電源線和地線的寬度,以降低走線電阻。
2. 優化走線路徑:盡量縮短走線長度,減少走線的迂回和分支,以降低寄生電感。
(二)增加去耦電容
去耦電容可以有效濾除電源線上的高頻噪聲。在設計中,應根據芯片的電源要求合理選擇去耦電容的值和數量,并將其盡量靠近芯片的電源引腳。
(三)優化電源平面布局
電源平面和地平面的布局對電源噪聲的抑制至關重要。應確保電源平面和地平面緊密相鄰,并盡量減少電源平面和地平面之間的垂直間距,以降低電源阻抗。
(四)屏蔽與隔離
在高頻信號周圍使用保護走線或接地過孔,可以有效減少電磁干擾。通過在信號線旁邊布置屏蔽過孔,可以形成屏蔽效果,減少信號之間的串?dāng)_。
(五)熱管理與EMI控制
確保散熱路徑短且直,使用高導熱材料增強熱量傳導。在高頻模塊周圍加裝金屬屏蔽罩,抑制輻射。
通過以上屏蔽過孔布局與地平面縫合策略,以及綜合的EMI/RFI抑制措施,可以有效管理四層板的電磁干擾,提升PCB的電磁兼容性和信號完整性。這些設計原則和實踐方法為工程師在電磁兼容設計中提供了重要的參考。
