PCB四層板高速信號布線規則:阻抗控制與差分對設計優化指南

  • 2025-04-10 10:02:00
  • 瀏覽量:274

在現代電子設計中,PCB四層板的高速信號布線是確保信號完整性和系統穩定性的關鍵環節。本文將深入探討四層板高速信號布線的阻抗控制、線寬間距調整以及差分對設計技術,幫助工程師避免信號反射與串擾問題,提升設計質量。


 一、阻抗控制:確保信號傳輸?shù)姆€(wěn)定性

 (一)特性阻抗的計算與匹配

高速信號傳輸?shù)奶匦宰杩故怯绊懶盘柾暾缘暮诵囊蛩?。在四層板設計中,特性阻抗的計算需要綜合考慮板材的介電常數、走線寬度、介質厚度以及層疊結構。通過精確計算和調整,確保信號線的阻抗與驅動端和接收端的阻抗匹配,從而避免信號反射。



 (二)線寬與介質厚度的優化

線寬和介質厚度是影響特性阻抗的關鍵參數。在設計中,應根據信號速率和協議要求選擇合適的線寬,并確保介質厚度均勻。例如,對于50Ω的單端信號,通常需要較窄的線寬;而對于100Ω的差分信號,則需要較大的線間距。



 (三)終端匹配策略

終端匹配是減少信號反射的重要手段。在高速信號設計中,可以采用串聯終端電阻、并聯終端電阻或AC/DC終端匹配方法,確保信號在傳輸路徑中保持穩定。



 二、線寬間距調整:減少串擾與信號干擾

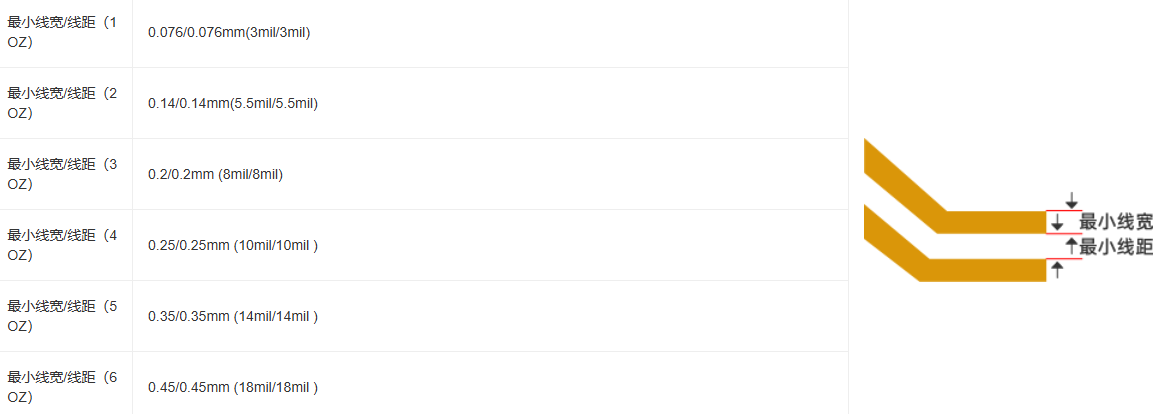

 (一)增加線間距

相鄰信號線之間的間距直接影響串擾的大小。在四層板設計中,應盡量增加信號線之間的間距,通常建議線間距至少為線寬的兩倍,以減少耦合電容和電磁干擾。



 (二)減少并行長度

并行信號線會顯著增加串擾,因此在設計中應盡量減少信號線的并行長度。如果不可避免,可以通過調整走線路徑或增加隔離地線來降低干擾。



 (三)優化層間耦合

在多層板設計中,層間耦合是串擾的主要來源之一。通過合理安排信號層與地層或電源層的相鄰關系,可以有效降低層間串擾。


 三、差分對設計:提升信號完整性的關鍵技術

 (一)等長原則

差分對的兩條信號線必須保持等長,以避免時序誤差。在設計中,可以通過少量繞線調整差分對的長度,但應避免過多折角。



 (二)阻抗控制與匹配

差分對的阻抗需要與協議規范匹配,例如USB為90Ω,PCIe為100Ω。通過調整線寬、線間距和介質厚度,確保差分對的阻抗穩定。



 (三)差分間距與平行布線

差分對之間的線距通常為線寬的兩倍左右(D=2W或3W),并保持平行布線,避免不必要的開口或扭曲。



 (四)避免不連續性

差分對的物理不連續性會導致信號反射和失真。在設計中,應避免直角或銳角走線,建議采用45°或圓弧轉角。



 四、信號反射與串擾的避免策略

 (一)縮短走線長度

高速信號應盡量短,以減少傳輸延遲和信號損耗。例如,時鐘線和片選線應盡量靠近主控制器。



 (二)優化過孔設計

過孔會引入阻抗不連續性和寄生電感,因此應盡量減少過孔數量。如果必須使用過孔,應在地層添加回流過孔以降低影響。



 (三)隔離敏感信號

高速信號應避免與敏感信號(如時鐘信號)交叉,以防止噪聲耦合。如果不可避免,可以通過調整層間布線或增加隔離地線來降低干擾。



通過以上阻抗控制、線寬間距調整和差分對設計的優化策略,可以有效避免信號反射與串擾問題,提升PCB四層板的信號完整性和系統性能。這些設計原則和實踐方法為工程師在高速電路設計中提供了重要的參考。
