PCB四層板布局原則:分層與信號完整性優化策略

  • 2025-04-09 11:26:00
  • 瀏覽量:158

在現代電子設計中,PCB四層板的分層策略對信號完整性和抗干擾能力有著深遠的影響。本文將深入探討四層板的分層原則,重點分析S-G-S-G和S-P-S-P層疊結構的優勢,以及對稱布局如何提升信號完整性與抗干擾能力。


 一、四層板分層原則

 (一)信號層與地平面的緊密耦合

信號層應盡可能與地平面相鄰,以減少信號回流路徑的面積,從而降低電磁干擾(EMI)和信號延遲。這種緊密耦合的設計有助于提高信號的穩定性和完整性。



 (二)電源層與地平面的合理布局

電源層應與地平面緊密相鄰,以形成低阻抗的電源分配系統。這種布局可以有效減少電源噪聲,提高電源完整性。同時,電源層與地平面之間的間距應盡量減小,以增加耦合電容,進一步降低電源阻抗。



 (三)層疊結構的對稱性

為了減少層間分層和翹曲等問題,四層板的層疊結構應盡可能保持對稱。這意味著頂層和底層的材料厚度和特性應盡量一致,以確保整個PCB的結構穩定性。


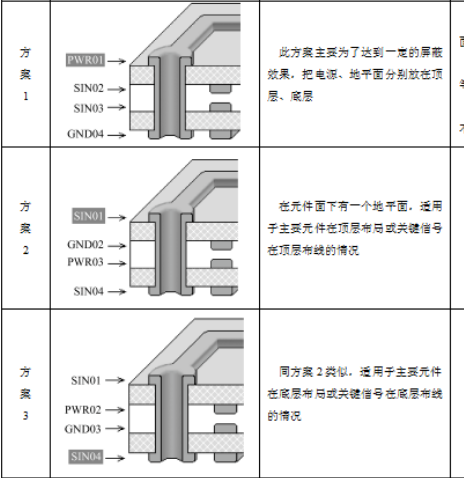

 二、典型層疊結構配置

 (一)S-G-S-G結構

- 頂層(信號層):用于關鍵信號的布線,連接各種組件。

- 內層1(地平面):提供穩定的參考平面,減少信號噪聲。

- 內層2(電源層):分配電源,確保穩定的電壓供應。

- 底層(信號層):用于其他信號的布線,提供回流路徑。



這種結構簡單、成本低,同時能提供良好的信號和電源完整性,適用于大多數應用場景。



 (二)S-P-S-P結構

- 頂層(信號層):用于信號布線。

- 內層1(電源層):分配電源。

- 內層2(信號層):用于信號布線。

- 底層(地平面):提供穩定的參考平面。



這種結構的優勢在于地平面能夠為信號層提供良好的屏蔽,但可能導致信號層之間的耦合增加,從而增加串擾的風險。



 三、對稱布局的優勢

 (一)信號完整性

合理的分層策略可以有效減少信號延遲和串擾,提高信號的傳輸質量。信號層與地平面的緊密耦合有助于降低信號回流路徑的阻抗,從而減少信號反射和衰減。



 (二)抗干擾能力

地平面作為屏蔽層,可以有效減少電磁干擾。合理的層疊結構設計有助于降低EMI,提高設備的電磁兼容性,從而滿足相關的電磁兼容標準。



通過合理選擇層疊結構、優化信號層與電源地平面的配比,以及關注熱管理和材料選擇,可以顯著提高PCB的性能和可靠性。在實際設計中,應根據具體的應用場景和性能要求,綜合考慮各種因素,選擇最合適的分層方案。
