四層板設計要點:成本導向型設計與制造工藝平衡技巧

  • 2025-04-09 10:30:00
  • 瀏覽量:176

在現代電子制造中,四層板設計因其在性能和成本之間的平衡而備受關注。本文將深入探討成本導向型四層板設計的關鍵要點,包括層壓板選型與制造工藝的平衡,以及FR4材料參數與HDI工藝的成本效益分析框架。

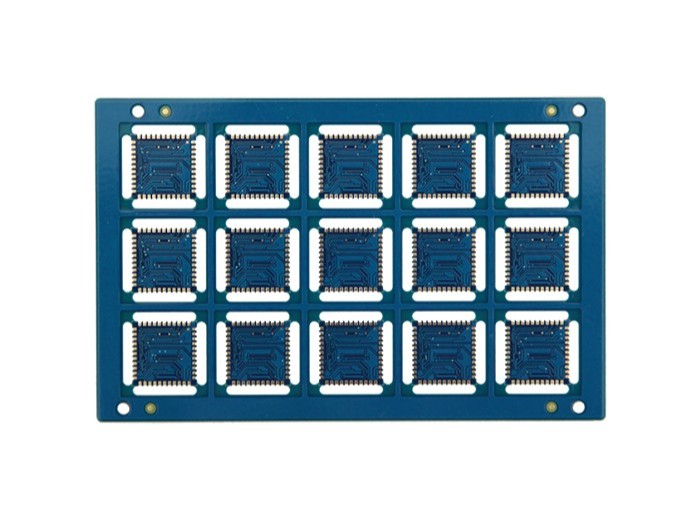

 4層HDI 半孔.jpg

 一、四層板設計要點

 (一)層疊架構優化設計

優質四層線路板設計始于科學的層疊配置。推薦采用對稱結構:頂層(信號)-內電層(GND)-內電層(PWR)-底層(信號)。電源層建議采用平面覆銅方式,實現低阻抗供電網絡。重點注意:

- 相鄰信號層走線方向保持正交。

- 關鍵信號線優先布設頂層。

- 電源層分割需預留20%余量。



 (二)信號完整性控制要點

1. 臨界走線間距公式:S≥3H(H為介質厚度)。

2. 時鐘信號實施包地處理,兩側布置地過孔。

3. 差分對長度誤差控制在5mil以內。

4. 50Ω阻抗線寬計算需考慮表面處理影響(沉金增厚0.8μm)。



 (三)電源完整性設計規范

1. 去耦電容布局遵循"就近原則",0402封裝距芯片<3mm。

2. 電源平面諧振頻率避開工作頻段±20%。

3. 采用星型拓?fù)涔╇姡种чL(zhǎng)度差異<10%。

4. 過孔數量計算:每安培電流配置4個0.3mm過孔。



二、成本導向型四層板設計

 (一)層壓板選型

1. 材料選擇:FR4材料因其良好的機械性能和成本效益,成為四層板的首選材料。FR4材料的介電常數(Dk)通常在4.2-4.8之間,損耗因子(Df)在0.015-0.025之間,適用于大多數電子應用。

2. 層壓工藝:選擇合適的層壓工藝,確保層間粘結強度和尺寸穩定性。常見的層壓工藝包括熱壓和真空壓合。



 (二)制造工藝平衡

1. 阻抗控制:確保信號層和內層間的阻抗匹配,減少信號反射。

2. 布線密度:合理分配元件和走線,避免過分密集造成布局困難。

3. 熱管理:考慮元件發熱,合理布局散熱設計。



 三、FR4材料參數與HDI工藝的成本效益分析框架

 (一)FR4材料參數

1. 介電常數(Dk):FR4材料的Dk值影響信號傳輸速度和阻抗匹配。

2. 損耗因子(Df):Df值影響信號的傳輸損耗,尤其是在高頻應用中。

3. 耐熱性:FR4材料的玻璃化轉變溫度(Tg)通常在130-170℃之間,適用于大多數電子設備。



 (二)HDI工藝

1. 盲埋孔技術:通過激光鉆孔實現盲埋孔,提高布線密度。

2. 微孔技術:微孔直徑通常小于150μm,適用于高密度布線。

3. 精細線路設計:線寬和線距不超過76.2μm,提高布線密度和性能。



 (三)成本效益分析

1. 材料成本:FR4材料成本較低,適合大規模生產。

2. 工藝復雜度:HDI工藝雖然提高了布線密度和性能,但也增加了制造成本和時間。

3. 應用領域:FR4材料適用于一般消費電子產品,而HDI工藝適用于高性能設備如智能手機和汽車電子。




四層板設計在現代電子制造中扮演著重要角色。通過優化層疊架構、信號完整性和電源完整性設計,可以顯著提升四層板的性能。在成本導向型設計中,選擇合適的層壓板和制造工藝,平衡性能與成本,是確保設計成功的關鍵。FR4材料因其良好的性能和成本效益,成為四層板的首選材料,而HDI工藝則為高性能應用提供了必要的技術支持。這些設計和制造策略為電子制造企業提供了重要的技術參考,有助于提高產品質量和市場競爭力。
