嵌入式電阻制造工藝選擇指南

  • 2025-04-09 09:39:00
  • 瀏覽量:121

在現代電子制造中,嵌入式電阻技術因其在空間優化和性能提升方面的優勢,成為PCB設計的重要方向。本文將深入探討鎳磷合金薄膜的真空濺射技術及其在PCB四層板中的應用,同時展示如何實現±10%的阻值精度控制。



 1. 鎳磷合金薄膜的真空濺射技術

鎳磷合金薄膜是一種高性能的電阻材料,通過真空濺射技術將其沉積在基板上,形成薄膜電阻。以下是關鍵工藝步驟:



- 真空環境準備:在濺射過程中,確保真空度達到10?? Pa以上,以避免雜質混入。

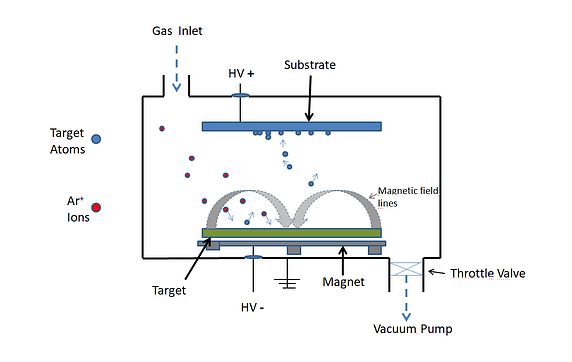

- 靶材選擇:采用鎳磷合金靶材,通過磁控濺射技術將靶材中的鎳磷合金沉積在基板上。

- 薄膜厚度控制:通過調整濺射時間、功率和氣體流量,精確控制薄膜厚度,從而實現目標阻值。

- 性能優化:鎳磷合金薄膜具有優異的熱穩定性和耐腐蝕性,適合高頻應用。


 2. ±10%阻值精度控制方案

為了實現±10%的阻值精度控制,以下技術方案被廣泛應用:



- 激光修整技術:通過激光切割調整電阻的長度和寬度,從而精確控制阻值。

- 膜厚監控:采用膜厚測量設備實時監控濺射過程,確保薄膜厚度均勻。

- 溫度補償:在濺射過程中控制環境溫度,減少溫度對阻值的影響。



 3. 鎳磷合金薄膜在PCB四層板中的應用



在PCB四層板中,嵌入式電阻技術具有以下優勢:

- 空間優化:嵌入式電阻直接集成在PCB內層,節省表面空間。

- 高頻性能:鎳磷合金薄膜具有低寄生電容和電感,適合高頻電路。

- 可靠性提升:與傳統貼片電阻相比,嵌入式電阻在高溫和高濕度環境下表現更穩定。
