陶瓷填充高頻板層壓工藝詳解
一、引言
在現代電子制造領域,陶瓷填充高頻板因其優異的電氣性能和機械穩定性,廣泛應用于高頻通信、航空航天、汽車電子等高精尖領域。本文將深入解析陶瓷填充高頻板的層壓工藝,重點展示氧化鋁填料(40%-60%)的混料流程,并詳細解析380℃高溫壓合的溫度曲線控制要點,旨在為行業從業者提供技術參考。
二、陶瓷填充高頻板的材料選擇
陶瓷填充高頻板通常以PTFE(聚四氟乙烯)為基材,添加陶瓷填料(如氧化鋁)以提升其介電性能和熱穩定性。氧化鋁填料具有高介電常數、低損耗因數和良好的熱導率,是高頻板制造中常用的陶瓷材料之一。
三、氧化鋁填料的混料流程
1. 原材料準備
- PTFE樹脂:選擇高純度、低粘度的PTFE樹脂,確保其與陶瓷填料的良好相容性。
- 氧化鋁填料:選用粒徑分布均勻的氧化鋁粉末,通常粒徑范圍在1-5μm,以保證填料在基材中的分散性。
2. 混料設備
采用高速攪拌機或雙軸槳葉混合機,確保填料與基材的充分混合。設備需具備溫度控制功能,防止混料過程中材料性能變化。
3. 混料比例
氧化鋁填料的添加比例通常在40%-60%(質量分?jǐn)?shù)),具體比例根據產品性能要求調整。例如:
- 低介電常數應用:氧化鋁填料比例約為40%,此時PTFE基材的特性占主導。
- 高介電常數應用:氧化鋁填料比例可提高至60%,以增強材料的介電性能。
4. 混料工藝
1. 預混合:將PTFE樹脂和氧化鋁填料按比例加入混料設備,進行初步攪拌,轉速設定為300-500rpm,攪拌時間約為10分鐘。
2. 高溫混煉:將混料設備加熱至150-180℃,使PTFE樹脂軟化,轉速調整為800-1000rpm,混煉時間為20-30分鐘,確保填料均勻分散。
3. 冷卻與出料:混煉完成后,將混合物冷卻至室溫,確保材料性能穩定,隨后進行出料操作。
四、380℃高溫壓合的溫度曲線控制要點
1. 壓合設備
采用熱壓機進行層壓操作,設備需具備精確的溫度控制和壓力調節功能,確保壓合過程的均勻性和穩定性。

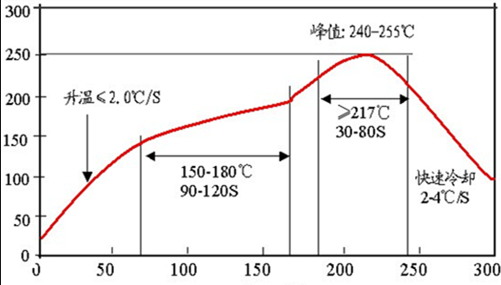

2. 溫度曲線設置
溫度曲線是影響壓合質量的關鍵因素,合理的溫度曲線應包括升溫階段、保溫階段和冷卻階段。
(1)升溫階段
- 初始溫度:室溫(25℃)
- 升溫速率:控制在2-3℃/分鐘,緩慢升溫可防止材料內部產生熱應力。
- 目標溫度:380℃
(2)保溫階段
- 保溫溫度:380℃
- 保溫時間:根據材料厚度和層壓要求,通常為60-90分鐘。
- 壓力控制:壓強設定為5MPa,確保材料層間緊密結合。
(3)冷卻階段
- 冷卻速率:控制在2-3℃/分鐘,緩慢冷卻可避免材料因驟冷而產生裂紋。
- 目標溫度:降至80℃以下,確保材料完全固化。
3. 壓合過程監控
- 溫度監測:在壓合過程中,實時監測熱壓機內的溫度變化,確保溫度曲線符合設定要求。
- 壓力調整:根據材料的實際壓合情況,適時調整壓強,保證層壓質量。
- 缺陷檢測:壓合完成后,通過超聲檢測或X射線檢測等手段,檢查層壓板是否存在空洞、分層等缺陷。
五、實際應用與優勢
1. 高頻通信領域
陶瓷填充高頻板因其低損耗和穩定的介電性能,廣泛應用于5G通信、衛星通信等高頻場景,可顯著提升信號傳輸效率和可靠性。
2. 航空航天領域
在航空航天領域,該材料可用于制造雷達罩、天線等關鍵部件,其優異的機械性能和耐環境性可滿足嚴苛的使用要求。
3. 汽車電子領域
隨著自動駕駛技術的發展,陶瓷填充高頻板在車載雷達、毫米波傳感器等部件中的應用日益廣泛,可提高車輛的環境感知能力和行駛安全性。
陶瓷填充高頻板的層壓工藝是影響其性能的關鍵環節。通過優化氧化鋁填料的混料流程和380℃高溫壓合的溫度曲線控制,可顯著提升材料的電氣性能和機械穩定性,滿足高頻、高可靠性的應用需求。未來,隨著材料科學和工藝技術的不斷發展,陶瓷填充高頻板將在更多領域發揮重要作用。
