一、微波等離子體表面活化技術簡介

微波等離子體表面活化是一種先進的材料表面處理技術，通過高能粒子轟擊材料表面，改變其表面化學組成和物理結構，從而提升表面能和粘接性能。該技術具有處理溫度低、時間短、無污染等優點，特別適用于熱敏感材料的表面改性。

 二、PTFE基材表面能的提升

PTFE（聚四氟乙烯）是一種具有優異化學惰性、熱穩定性和低表面能的材料，廣泛應用于電子、化工等領域。然而，其低表面能限制了與其他材料的粘接性能。通過微波等離子體表面活化處理，可以顯著提升PTFE基材的表面能。

 1. 表面能提升原理

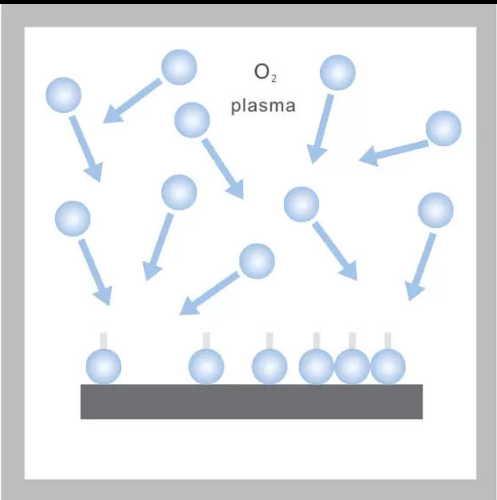

微波等離子體中的高能粒子（如電子、離子和自由基）轟擊PTFE表面，打斷C-F鍵，引入極性基團（如-OH、-COOH等），從而增加表面能。實驗表明，經過處理后，PTFE基材的表面能可從20mN/m提升至60mN/m。

 2. 表面能提升效果

- 接觸角變化：處理前PTFE的接觸角約為101.49°，處理后降至66°，表明表面潤濕性顯著改善。

- 表面粗糙度增加：等離子體處理使PTFE表面形成微小孔洞，增加了表面積和粗糙度，進一步增強了粘接性能。

 三、化金結合力的提升

表面能的提升直接增強了PTFE基材與化金層的結合力。以下是具體表現：

- 結合力增強：經過微波等離子體活化處理后，化金層與PTFE基材的附著力顯著提高，能夠承受更大的剪切力。

- 耐久性改善：化金層在長期使用中的穩定性和耐腐蝕性得到提升。

 四、實際應用與優勢

 1. PCB制造中的應用

在PCB制造中，微波等離子體表面活化技術可用于提升PTFE基材與金屬化層的結合力，確保電路的可靠性和穩定性。這對于高精度、高可靠性的電子設備尤為重要。

 2. 技術優勢

- 環保性：無需使用化學試劑，處理過程無污染。

- 高效性：處理時間短，通常在幾分鐘內即可完成。

- 適用性廣：適用于多種材料，包括熱敏感材料。

微波等離子體表面活化技術通過提升PTFE基材的表面能，顯著增強了其與化金層的結合力。這一技術在PCB制造中具有廣泛的應用前景，能夠有效提高產品的可靠性和性能。
