四層PCB測試與驗證:信號完整性與電源完整性的實測方法

  • 2025-04-07 11:26:00
  • 瀏覽量:174

在電子設備不斷追求高性能、高可靠性的今天,四層PCB作為常見的電路板結構,其測試與驗證至關重要。本文將深入探討四層PCB在信號完整性和電源完整性測試中的實測方法,以及如何通過測試優化將設計誤差控制在5%以內。

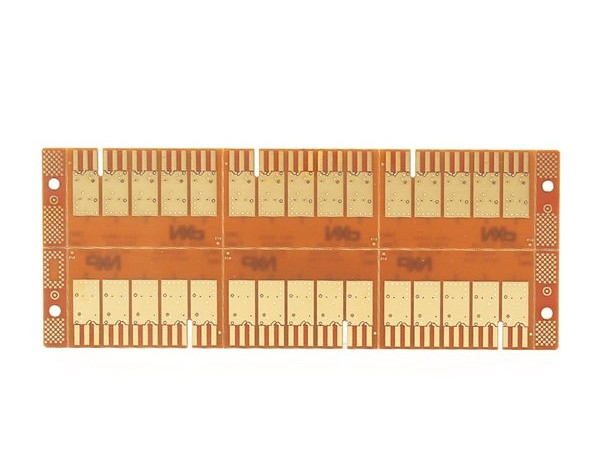

 4層P材質VT901 PCB電路板1.jpg

 四層PCB測試與驗證的重要性

四層PCB作為電子設備的核心組件,其性能直接影響著產品的穩定性和使用壽命。通過嚴格的測試與驗證,可以發現設計中的缺陷和不足,確保其符合設計要求和性能指標。這不僅有助于提高產品的可靠性,還能降低生產成本,避免后期返工和維修。



 TDR(時域反射)與網絡分析儀在四層板測試中的應用

 TDR測試原理與應用

TDR(時域反射)是一種用于測量傳輸線特性的有效手段,廣泛應用于電纜、PCB走線等射頻和微波器件的故障定位及阻抗分析。TDR測試包括三部分:快沿信號發生器、采樣示波器和探頭系統。通過發射脈沖或階躍信號,并測量反射信號的大小和時間,可以得到時域阻抗曲線,反映出每一處的阻抗大小。



- 阻抗測量:TDR可以精確測量傳輸線的特性阻抗,識別阻抗不連續點的位置。正反射峰表示阻抗升高(如開路),負反射峰表示阻抗降低(如短路)。

- 故障定位:通過分析反射信號的時間,可以計算出不連續性在傳輸線上的位置,從而快速定位故障點。

- 差分傳輸系統測試:對于差分傳輸線路,TDR可以同時激勵兩條傳輸線路,進行差分阻抗測量,確保信號完整性。



 網絡分析儀的應用

網絡分析儀是一種用于測量射頻和微波器件性能的儀器,具有頻率、性能和功能多樣性。在四層PCB測試中,網絡分析儀可以用于以下方面:



- S參數測量:通過測量S參數,可以深入了解元件的性能,提升建模精度。

- 眼圖模板測試:使用預定義的眼圖模板進行波形一致性測試,確保信號完整性。

- Hot TDR測量:在實際工作條件下對有源器件進行阻抗分析,確保系統性能。



 電源噪聲頻譜分析的關鍵指標



電源噪聲對模擬信號處理器件的性能有顯著影響。以下是電源噪聲頻譜分析的關鍵指標:



- 無雜散動態范圍(SFDR):SFDR表示目標信號與頻譜中最高雜散信號的比值。電源紋波耦合到目標信號會產生干擾雜散信號,從而降低SFDR。通過優化電源設計,可以減少電源噪聲對SFDR的影響。

- 電源紋波:電源紋波是電源噪聲的主要來源之一。通過使用高性能的電源濾波器和穩壓器,可以有效降低電源紋波,提高電源完整性。





四層PCB的測試與驗證是確保電子設備穩定運行的關鍵。通過深入分析TDR和網絡分析儀在四層板測試中的應用,以及電源噪聲頻譜分析的關鍵指標,采取針對性的測試與優化措施,可以顯著提高四層PCB的信號完整性和電源完整性,滿足現代電子設備對高性能、高可靠性的需求。
