在PCB設計領域，ADC（模數轉換器）的電源濾波是確保其高性能的關鍵環節。合理的電源濾波不僅能有效降低噪聲干擾，還能保證ADC輸出信號的準確性和穩定性。本文將深入探討ADC電源濾波的三重防護策略，包括π型濾波器在模擬供電中的應用、不同頻段噪聲的針對性濾波方案，以及鉭電容與陶瓷電容的協同工作。

 一、π型濾波器在模擬供電中的應用

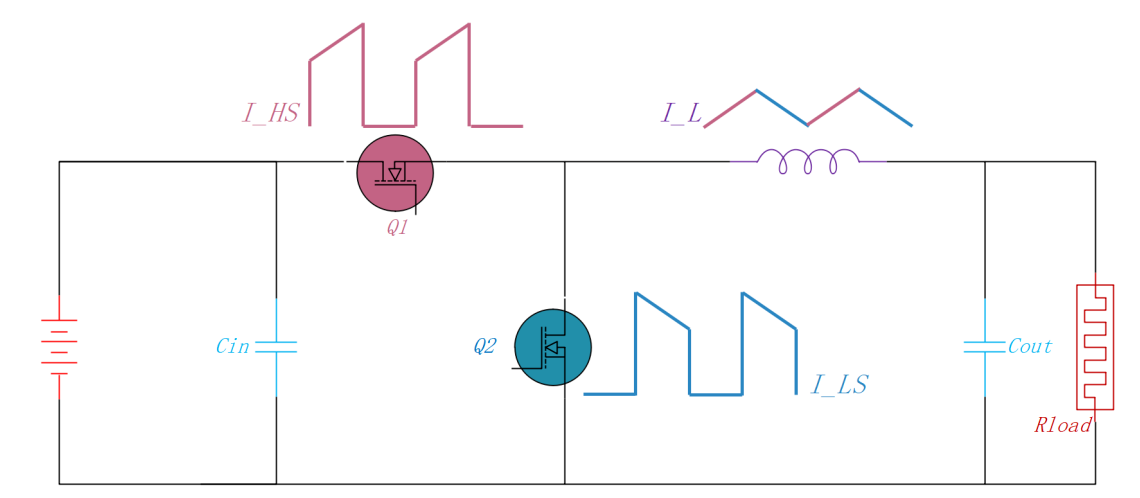

π型濾波器因其獨特的結構和優良的濾波性能，在模擬供電電路中得到了廣泛應用。它由兩個電容和一個電感組成，其形狀類似于希臘字母π，故得名。π型濾波器的工作原理是通過電容和電感的組合，對電源中的紋波和噪聲進行多級濾除。

在模擬供電電路中，π型濾波器通常被配置為低通濾波器，以平滑處理整流器的輸出。具體來說，輸入端的電容首先濾除大部分的高頻交流分量，接著電感進一步消除剩余的紋波，最后輸出端的電容對通過電感的交流分量進行最后一次過濾，從而為ADC提供一個相對純凈的直流電源。

在PCB設計中，合理布局π型濾波器的元件位置至關重要。電感應盡量靠近電源輸入端，而電容則應緊貼ADC的電源引腳，以減少布線長度帶來的寄生電感和電容的影響。此外，為了確保濾波效果，應選擇低ESR（等效串聯電阻）和低ESL（等效串聯電感）的電容，以及具有高飽和電流和低直流電阻的電感。

 二、不同頻段噪聲的針對性濾波方案

在ADC電源濾波中，不同頻段的噪聲對ADC的性能影響各異，因此需要采取針對性的濾波方案。

 低頻噪聲濾波

對于低頻噪聲，通常采用簡單的LC濾波器或RC濾波器即可取得較好的效果。這些濾波器能夠有效濾除電源中的工頻（50Hz或60Hz）及其諧波成分，減少對ADC的基頻干擾。

 中頻噪聲濾波

中頻噪聲往往來自于數字電路的開關動作或外部電磁干擾。針對這一頻段的噪聲，可以采用多級濾波器組合，如在π型濾波器的基礎上增加一級LC濾波器，形成更復雜的濾波網絡，進一步提高對中頻噪聲的衰減能力。

 高頻噪聲濾波

高頻噪聲主要來源于快速開關器件的高頻振蕩和電磁兼容性問題。對于高頻噪聲，除了使用具有低ESL特性的電容和電感外，還可以采用磁珠等元件來增加對高頻信號的阻抗，從而更有效地濾除高頻噪聲。此外，在PCB布線時，應盡量減少高頻噪聲的傳播路徑，避免其對ADC的直接影響。

 三、鉭電容與陶瓷電容的協同工作

在ADC電源濾波中，鉭電容和陶瓷電容各具優勢，通過合理搭配可以實現協同工作，提高整體濾波效果。

 鉭電容的特點與應用

 鉭電容具有高容量、小體積和良好的溫度穩定性，能夠在低頻段提供較低的阻抗，有效濾除低頻噪聲。在電源濾波中，鉭電容通常被用作儲能元件，為ADC提供穩定的直流電源。

 陶瓷電容的特點與應用

陶瓷電容則以其低ESR、低ESL和高頻特性優良而著稱，能夠在高頻段發揮出色的濾波效果。在PCB設計中，陶瓷電容通常被放置在靠近ADC電源引腳的位置，作為最后一級濾波，快速響應電源的瞬態變化，抑制高頻噪聲的侵入。

 協同工作策略

在實際應用中，可以將鉭電容作為主濾波元件，負責大部分的低頻和中頻噪聲濾除，而陶瓷電容則作為輔助濾波元件，針對高頻噪聲進行進一步的抑制。通過合理選擇電容的容量、耐壓值和封裝形式，并優化它們?cè)赑CB上的布局，可以實現兩者的優勢互補，構建一個高效、穩定的電源濾波系統。

總之，在PCB設計中，為ADC構建三重防護的電源濾波策略是確保其高性能的關鍵。通過巧妙運用π型濾波器、針對性的頻段濾波方案以及鉭電容與陶瓷電容的協同工作，可以有效降低電源噪聲對ADC的影響，提高ADC的轉換精度和可靠性。設計師在實際操作中應充分考慮這些因素，結合具體的設計需求，靈活運用各種濾波技術和元件特性，打造出高品質的ADC電源濾波電路。
