高精度ADC電源/地平面隔離的PCB設計關鍵技術
在精密測量系統中,24位及以上分辨率ADC的電源完整性直接決定了系統有效位數(ENOB)的實現水平。本文從PCB設計維度出發,深入剖析高精度模數轉換器的電源/地平面隔離核心技術,提出具有工程實踐價值的解決方案。
一、高精度ADC的電源敏感特性
1. 噪聲容限分析
- 24位ADC電源紋波需控制在10μVpp以內(典型工作電壓3.3V時)
- 地彈噪聲超過50μV將導致有效位數損失≥1.5位
2. 混合信號耦合路徑
- 數字開關噪聲通過公共阻抗耦合(Z_common>10mΩ即產生可觀測影響)
- 跨分割區電磁輻射耦合(300MHz以上頻段尤為顯著)

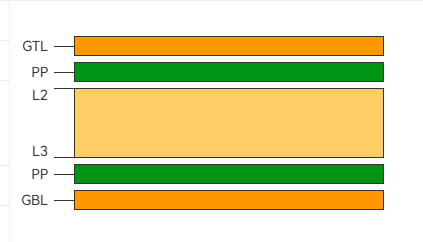

二、四層板疊層優化策略
| 層序 | 功能設計 | 關鍵參數 |
|------|----------|----------|
| L1 | 信號層(模擬區域) | 線寬4mil,間距8mil |
| L2 | 專用模擬地平面 | 銅厚2oz,開窗率<5% |
| L3 | 隔離電源層 | 分割間距≥40mil |
| L4 | 數字地平面 | 多點接地過孔陣列 |
工藝要點:
- 模擬/數字地平面采用"先分割后縫合"結構
- 電源層分割線實施淚滴補償(寬度漸變0.2mm→0.5mm)
- 隔離帶填充導電環氧樹脂(表面阻抗<0.1Ω/sq)
三、三維隔離墻技術
1. 垂直隔離結構
- 過孔圍欄密度:每毫米3-4個接地過孔
- 深色陽極氧化處理(表面粗糙度Ra<0.8μm)
2. 電磁屏蔽增強
- 嵌入鐵氧體薄片(厚度0.2mm,μ_r=800)
- 倒裝芯片底部填充導電膠(ε_r=3.2@1MHz)
四、動態去耦網絡設計
1. 頻段匹配原則
| 頻段 | 電容類型 | 布局位置 |
|-----------|---------------|----------------|
| DC-100kHz | 鉭電容(100μF) | 電源入口 |
| 1-10MHz | X7R(0.1μF) | ADC引腳2mm內 |
| >100MHz | NPO(10pF) | 封裝正下方 |
2. 反諧振控制
- 并聯電容值比控制在1:100(如10μF+100nF)
- 引入損耗角正切值>0.01的阻尼電容
五、特殊場景應對方案
1. 多ADC同步采樣系統
- 采用菊花鏈式接地結構
- 實施相位交錯供電時序控制
2. 高壓/低壓混合設計
- 插入Guard Ring保護環(寬度≥3倍介質厚度)
- 應用介質隔離槽(深度達板厚80%)
3. 柔性-剛性結合板
- 過渡區采用漸變線寬補償(0.2mm→0.5mm)
- 添加銅箔應力釋放切口
高精度ADC的電源隔離設計需要建立"三維隔離、頻段解耦、阻抗可控"的系統化設計思維。建議采用介電常數穩定性材料(如Megtron6),結合埋容技術實現超低阻抗電源平面。隨著精密測量向μV級發展,基于電磁超材料的智能隔離結構將成為下一代PCB技術的重要突破方向。
