壓接連接器下方為何禁止布線?
在PCB設計中,壓接連接器下方禁止布線是一項重要的設計規范,這主要是基于電磁干擾(EMI)和信號完整性(SI)的考慮。以下是詳細的解釋:
一、電磁干擾的類型
電磁干擾主要分為兩種類型:傳導耦合和輻射耦合。在低頻時,傳導耦合是主要的干擾方式,而在高頻時,輻射耦合則更為常見。為了減少這些干擾,PCB設計需要采取相應的措施,而壓接連接器下方禁止布線就是其中之一。
二、壓接連接器的特性

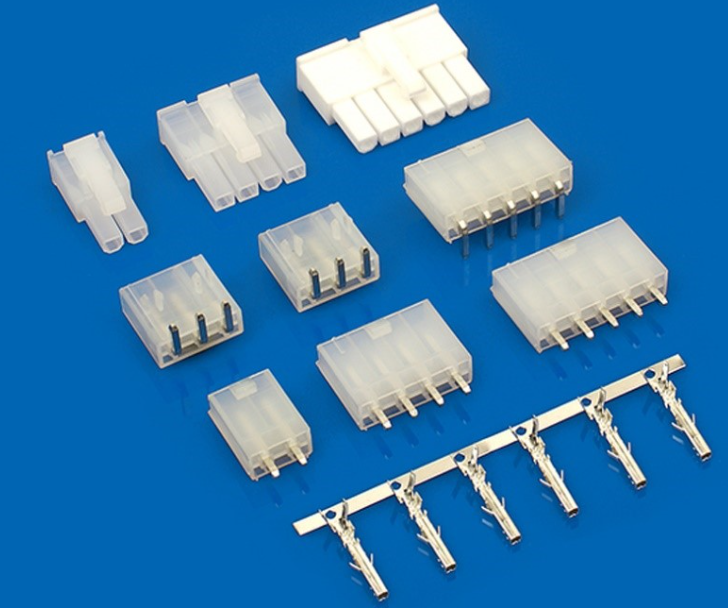

壓接連接器通常用于高可靠性、高振動環境的應用中,如汽車電子、航空航天等。它們通過機械壓接的方式實現電氣連接,具有良好的接觸穩定性和抗振動性能。然而,這種連接方式也會帶來一些電磁兼容性問題,特別是在高頻信號傳輸時。
三、布線的限制
在壓接連接器下方布線可能會導致以下問題:
1. 增加阻抗和電感:布線會增加連接器與PCB之間的阻抗和電感,從而影響信號的傳輸質量,特別是在高速信號應用中。
2. 引入寄生電容和電感:布線會引入寄生電容和電感,導致信號反射和串?dāng)_,影響信號完整性。
3. 增加電磁輻射:布線會增加電磁輻射的風險,特別是在高頻應用中,布線可能會成為天線,發射或接收不需要的電磁波。
四、設計規范
為了確保壓接連接器的可靠性和信號完整性,設計時應遵循以下規范:
1. 保持足夠的間距:壓接連接器下方應保持足夠的間距,避免布線。通常建議在連接器下方至少留出2-3倍連接器高度的空間。
2. 使用地平面和屏蔽:在連接器周圍使用地平面和屏蔽結構,可以有效減少電磁干擾。地平面應盡量連續,避免在連接器下方有斷開的區域。
3. 優化布線路徑:如果必須在連接器附近布線,應盡量優化布線路徑,避免平行布線,減少耦合的可能性。
4. 增加去耦電容:在連接器的電源和地腳附近添加去耦電容,可以有效濾除高頻噪聲,保護信號線不受干擾。
五、實際應用中的注意事項
1. 與制造商溝通:在設計階段,應與PCB制造商溝通,了解他們的具體要求和能力。不同的制造商可能有不同的精度和工藝限制,這些都會影響布線的設計。
2. 進行可靠性測試:在設計完成后,應進行相關的可靠性測試,如電磁干擾測試、信號完整性測試等,以驗證設計的合理性和可靠性。
3. 遵循設計規范:遵循相關的行業設計規范和標準,如IPC-2221《通用印制板設計規范》等,確保設計的合理性和可靠性。
總之,壓接連接器下方禁止布線是為了減少電磁干擾和提高信號完整性的重要設計措施。通過遵循上述設計規范和注意事項,可以有效地提高PCB的性能和可靠性。
