在PCB設計中，接口電路的保護是一個至關重要的環節，而TVS（Transient Voltage Suppressor）管作為一種常用的保護器件，其布局和布線的合理性直接影響到電路的保護效果和可靠性。特別是TVS管與接口端口之間的距離，更是有著嚴格的要求和限制。

 一、TVS管的作用

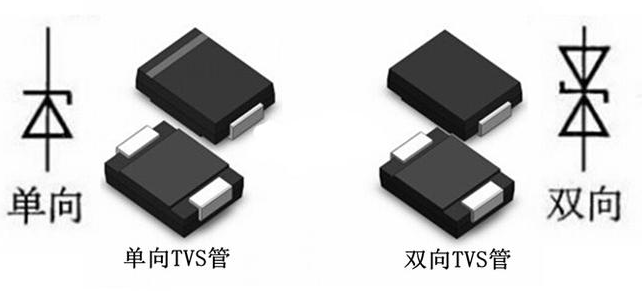

TVS管是一種硅雪崩二極管，主要用于保護電路免受瞬態過電壓的影響，如靜電放電（ESD）、雷擊浪涌等。它能夠在納秒級的時間內響應，將過電壓箝位到一個安全的水平，從而保護后端電路不受損壞。

 二、TVS管距端口最大距離限制的原因

1. 保護效果：TVS管需要盡可能快地響應過電壓事件，如果距離接口端口過遠，信號傳輸線的寄生電感和電阻會增加，導致TVS管的箝位速度變慢，降低保護效果。

2. 信號完整性：在高速信號接口中，過長的傳輸線會導致信號的反射和畸變，影響信號的完整性。特別是在高頻應用中，TVS管的布局和布線對信號質量有著重要影響。

3. 電磁干擾：較長的傳輸線可能會增加電磁干擾（EMI）的風險，導致電路對外界的干擾增加，同時也可能使電路更容易受到外界電磁干擾的影響。

 三、TVS管距端口最大距離的具體要求

根據相關的PCB設計規范和實踐經驗，TVS管與接口端口之間的最大距離通常應控制在以下范圍內：

- 一般情況下：TVS管應放置在距離接口端口不超過25mm（1.0英寸）的范圍內。這樣可以確保TVS管能夠快速響應過電壓事件，提供有效的保護。

- 高速信號接口：對于高速信號接口（如HDMI、USB 3.0等），TVS管應更靠近接口端口，通常建議距離不超過10mm。這是因?yàn)楦咚傩盘?hào)對信號完整性和EMI的要求更高，過長的傳輸線會導致更大的信號失真和干擾。

- 低速信號接口：對于低速信號接口（如RS-232、LIN等），TVS管的距離可以適當放寬，但也不應超過25mm。雖然低速信號對信號完整性的要求相對較低，但仍然需要確保TVS管能夠有效響應過電壓事件。

 四、TVS管的布局和布線建議

1. 靠近接口端口：將TVS管盡可能靠近接口端口放置，以減少傳輸線的長度。在實際設計中，可以將TVS管放置在接口連接器的正下方或附近，確保信號線和地線直接連接到TVS管。

2. 短而粗的連線：從接口端口到TVS管的信號線和地線應采用短而粗的連線，以減少寄生電感和電阻。建議線寬不小于0.3mm，長度不超過5倍的線寬，最好小于3倍的線寬。

3. 直接連接到地：TVS管的地線應直接連接到機箱地或接收電路地，以確保箝位效果。避免將TVS管的地線與其他信號地線混用，以免引入額外的干擾。

4. 避免長線傳輸：在設計中應盡量避免長線傳輸，特別是在高速信號接口中。如果無法避免，應考慮使用差分信號傳輸或增加屏蔽措施，以減少信號的失真和干擾。

5. 考慮熱設計：在高功率應用中，TVS管可能會產生一定的熱量。因此，在布局時應考慮散熱問題，確保TVS管周圍有足夠的空間進行散熱，避免因過熱導致TVS管性能下降或損壞。

 五、實際應用中的注意事項

1. 與制造商溝通：在設計階段，應與PCB制造商溝通，了解他們的具體要求和能力。不同的制造商可能有不同的精度和工藝限制，這些都會影響TVS管的布局和布線。

2. 進行可靠性測試：在設計完成后，應進行相關的可靠性測試，如ESD測試、浪涌測試等，以驗證TVS管的保護效果和電路的穩定性。通過這些測試可以發現潛在的問題，并對設計進行優化和改進。

3. 遵循設計規范：遵循相關的行業設計規范和標準，如IPC-2223《剛性-柔性印制板設計規范》等，確保設計的合理性和可靠性。

總之，在PCB設計中，合理規劃TVS管與接口端口之間的距離是確保電路保護效果和可靠性的關鍵。通過遵循上述布局和布線建議，可以有效地減少過電壓事件對電路的影響，提高電子設備的穩定性和使用壽命。
